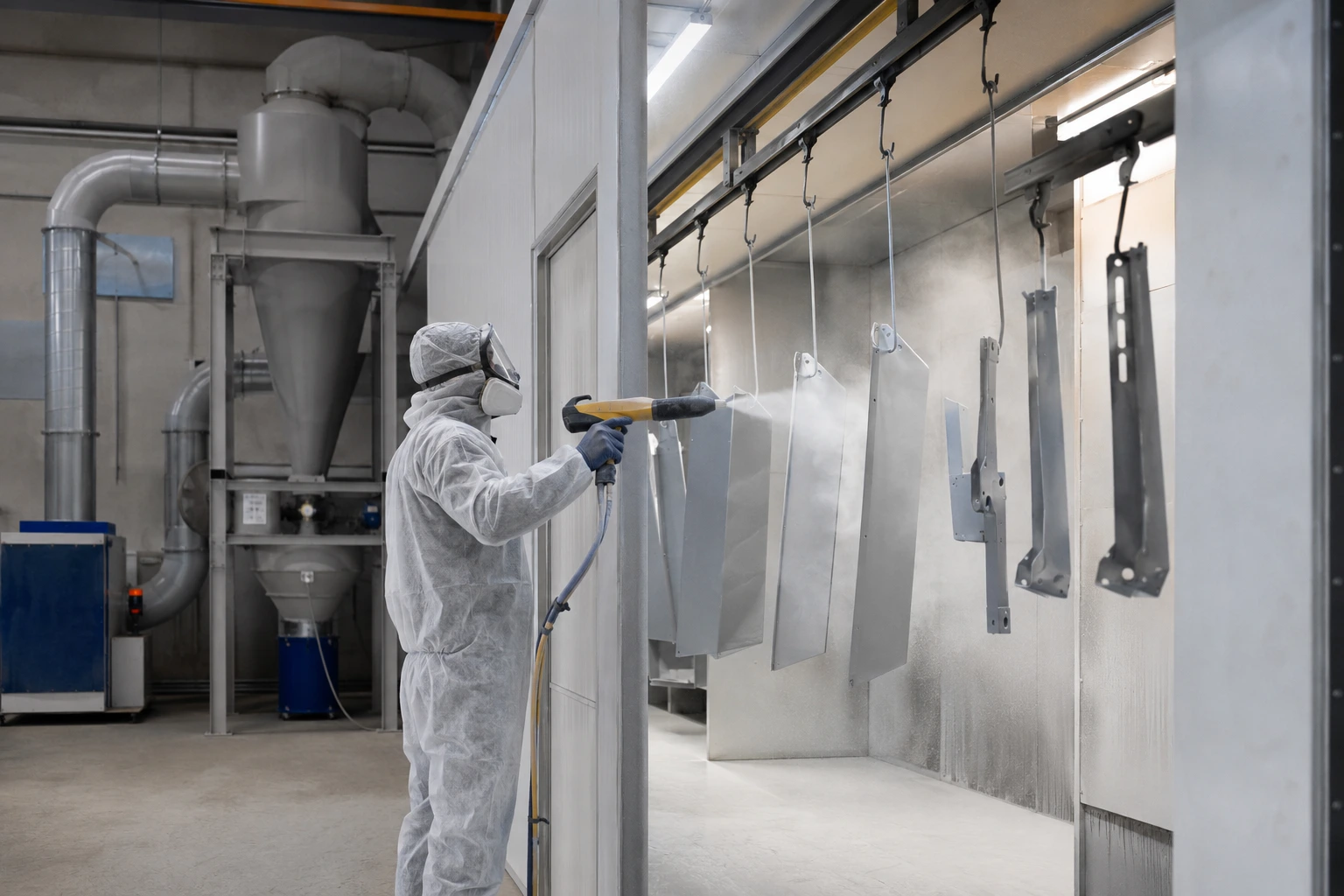

سیکلون رنگ پودری دستگاهی برای جداسازی پودر رنگِ اضافه از جریان هواست؛ همان پودری که هنگام پاشش روی قطعه نمینشیند و در کابین معلق میماند. این تجهیز در کابین رنگ پودری نصب میشود تا پودر قابلاستفاده دوباره به چرخه مصرف برگردد، فشار روی فیلتر رنگ پودری کمتر شود و هزینه رنگ در خط تولید پایین بیاید. برای کارخانههایی که مصرف پودر بالایی دارند، سیکلون فقط یک قطعه جانبی نیست؛ بخشی از اقتصاد تولید است.
| موضوع | توضیح کوتاه |
|---|---|
| سیکلون رنگ پودری چیست؟ | جداکننده ذرات پودر از هوای مکششده کابین |
| نقش اصلی | بازیافت پودر رنگ و کاهش ضایعات |
| محل استفاده | کابین رنگ پودری و خط رنگ الکترواستاتیک |
| مزیت اقتصادی | کاهش هدررفت رنگ و مصرف پودر تازه |
| تفاوت با غبارگیر | سیکلون پودر قابلبازیافت را جدا میکند؛ غبارگیر ذرات ریز نهایی را میگیرد |
سیکلون رنگ پودری چگونه کار میکند؟
در فرآیند رنگ پودری، گان الکترواستاتیک ذرات پودر را باردار میکند و آنها به سمت قطعه ارتشده حرکت میکنند. بخشی از این پودر روی سطح قطعه مینشیند، اما همیشه مقداری از آن به دلیل شکل قطعه، فاصله گان، تنظیم نبودن فشار هوا، سرعت کانوایر یا زاویه پاشش از سطح عبور میکند و در فضای کابین باقی میماند. این مقدار پودر، اوراسپری یا پودر اضافه نام دارد.
سیستم مکش پودر رنگ این ذرات را از داخل کابین به سمت سیکلون میکشد. داخل سیکلون، هوا وارد مسیر چرخشی میشود. ذرات پودر که از هوا سنگینتر هستند، به دیواره داخلی برخورد میکنند، سرعتشان کاهش پیدا میکند و به سمت پایین قیف سیکلون سقوط میکنند. هوای سبکتر از بالای سیکلون خارج میشود و ذرات بسیار ریز باقیمانده معمولاً به فیلتر نهایی میرسند. در معرفی سیستمهای بازیافت پودر Gema، روی راندمان بالا و تعویض سریع رنگ در سیکلونهای MonoCyclone تأکید شده است. همانطور که در گزارش Gema اشاره شده است:
«سیکلونهای ما برای راندمان بالای بازیافت و تعویض سریع رنگ طراحی شدهاند.»

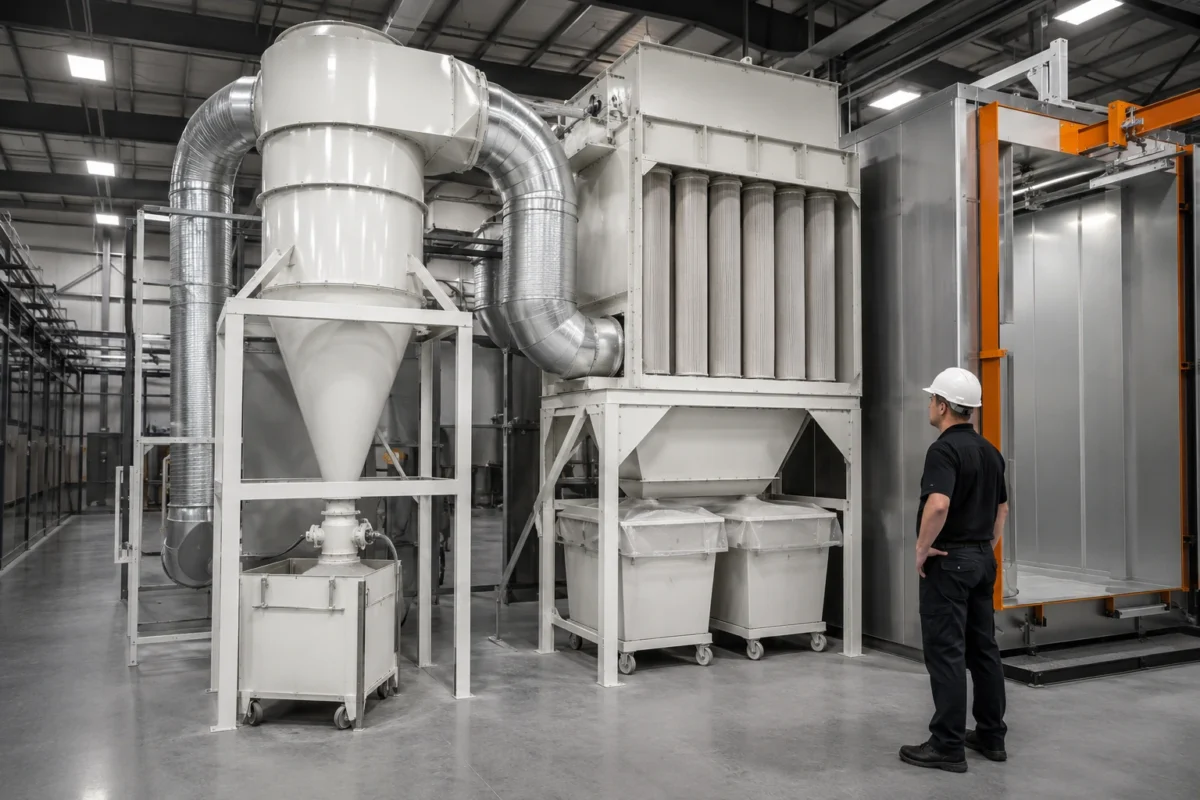

چرا بازیافت پودر رنگ در کارخانه اهمیت دارد؟
در بسیاری از خطوط صنعتی، پودر رنگ یکی از هزینههای جدی تولید است. وقتی مقدار زیادی از پودر پاشیدهشده بدون بازیافت از خط خارج شود، کارخانه عملاً بخشی از مواد مصرفی خود را دور میریزد. سیکلون رنگ پودری این مسیر را تغییر میدهد و بخشی از پودر قابلاستفاده را به چرخه برمیگرداند.
بازیافت درست پودر رنگ سه اثر مهم دارد: کاهش مصرف پودر تازه، تمیزتر ماندن کابین و کاهش فشار کاری فیلترها. شرکت Nordson در معرفی کابینهای پودری خود، بازیافت بیش از ۹۵ درصدی را برای برخی سیستمهای سیکلون دوقلو و تا ۹۹ درصدی را برای بعضی کابینهای کارتریجی مطرح کرده است.
این اعداد برای مدیر تولید فقط یک مشخصات فنی نیستند. وقتی تیراژ تولید بالا باشد، چند درصد اختلاف در بازیافت پودر میتواند در پایان ماه به اختلاف قابلتوجهی در هزینه مواد، دفعات خرید رنگ و حجم ضایعات تبدیل شود.
جایگاه سیکلون در خط رنگ الکترواستاتیک
سیکلون بهتنهایی خط رنگ را اقتصادی نمیکند. این تجهیز باید در کنار کابین، فن مکنده، کانالکشی، الک، مخزن پودر، گانها و فیلتر نهایی درست انتخاب شود. در یک خط رنگ الکترواستاتیک استاندارد، مسیر پودر اضافه معمولاً اینگونه است:
- پودر توسط گان روی قطعه پاشیده میشود.
- پودر نچسبیده در کابین معلق میماند.
- سیستم مکش، هوا و پودر را به سمت سیکلون میبرد.
- سیکلون، پودر قابلبازیافت را از هوا جدا میکند.
- پودر جداشده پس از الک و کنترل، دوباره مصرف میشود.
- ذرات ریز باقیمانده وارد فیلتر رنگ پودری میشوند.
Nordson در معرفی کابینهای اتوماتیک خود، سیستمهای Batch، Cartridge و Cyclone را بهعنوان گزینههای مختلف برای نیازهای تولید معرفی میکند؛ یعنی انتخاب نوع کابین و بازیافت، باید بر اساس شرایط واقعی تولید انجام شود، نه صرفاً قیمت اولیه دستگاه.
تفاوت سیکلون و غبارگیر چیست؟
یکی از پرسشهای رایج هنگام خرید تجهیزات رنگ پودری، تفاوت سیکلون و غبارگیر است. هر دو با پودر معلق سروکار دارند، اما مأموریت آنها یکی نیست. سیکلون برای بازیافت پودر قابلمصرف طراحی شده، در حالی که غبارگیر یا فیلتر نهایی بیشتر برای تصفیه هوا و جذب ذرات ریز کاربرد دارد.
| معیار مقایسه | سیکلون رنگ پودری | غبارگیر یا فیلتر رنگ پودری |
|---|---|---|
| هدف اصلی | بازیافت پودر رنگ | تصفیه هوای خروجی |
| نوع ذرات هدف | ذرات درشتتر و قابلاستفاده | ذرات ریز و سبک |
| اثر اقتصادی | کاهش مصرف پودر تازه | کاهش هزینه تعمیرات و آلودگی |
| محل نصب | بعد از کابین و قبل از فیلتر نهایی | بعد از سیکلون یا داخل کابینهای فیلترمحور |
| قابلیت استفاده مجدد از پودر | بالا، در صورت کنترل کیفیت | محدودتر |
در خطوط حرفهای، سیکلون و دستگاه غبارگیر معمولاً رقیب هم نیستند؛ مکمل هم هستند. سیکلون پودر اصلی را جدا میکند و فیلتر نهایی اجازه نمیدهد ذرات ریز وارد محیط سالن یا فن شوند. Gema در توضیح فیلترهای پس از سیکلون، به کارتریجهای خودتمیزشونده با راندمان جداسازی ۹۹.۹۹ درصد اشاره میکند.
چه زمانی استفاده از سیکلون رنگ پودری ضروریتر است؟
سیکلون برای همه کارخانهها یک ضرورت مطلق نیست، اما در برخی خطوط نبود آن به معنی افزایش مستقیم هزینه تولید است. هرچه مصرف پودر بیشتر، تیراژ بالاتر و قطعات بزرگتر باشند، ارزش بازیافت پودر بیشتر میشود.
این تجهیز بهویژه برای تولیدکنندگان قطعات فلزی، درب و پنجره، پروفیل آلومینیوم، تابلو برق، قطعات خودرو، قفسه فروشگاهی، سازههای صنعتی و لوازم خانگی کاربردی است. در این خطوط، سطح پاشش زیاد است و مقدار پودر برگشتی میتواند عدد قابلتوجهی باشد.
در مقابل، کارگاههایی که تولید محدود، مصرف پودر پایین و تنوع رنگ بسیار زیاد دارند، باید با دقت بیشتری تصمیم بگیرند. گاهی کابینهای کارتریجی سادهتر برای این گروه اقتصادیتر هستند، چون تعویض رنگ سریعتر و نظافت سادهتری دارند. اما در خطوط متوسط و بزرگ، سیکلون رنگ الکترواستاتیک معمولاً یکی از مؤثرترین راهها برای کاهش هدررفت رنگ است.
معیارهای مهم در انتخاب سیکلون رنگ پودری
خرید سیکلون نباید فقط بر اساس ابعاد ظاهری یا قدرت فن انجام شود. سیکلون زمانی درست کار میکند که با حجم کابین، نوع پودر، تعداد گانها، سرعت خط و شرایط تولید هماهنگ باشد.
چند معیار مهم هنگام انتخاب عبارتاند از:
- ظرفیت مکش متناسب با ابعاد کابین
- طراحی بدنه برای کاهش چسبندگی پودر
- افت فشار منطقی و مصرف انرژی قابلقبول
- امکان بازدید، شستوشو و تخلیه سریع
- سازگاری با الک و مخزن بازیافت
- آببندی مناسب کانالها و اتصالات
- کیفیت ساخت در برابر سایش پودر
- امکان کارکرد پایدار در شیفتهای طولانی
در سیستمهای پیشرفتهتر، طراحی کانال و بدنه کابین نیز اهمیت زیادی دارد. Nordson در معرفی برخی کابینهای پودری خود به جریان هوای پایدار، طراحی آیرودینامیک و کاهش پودر باقیمانده در فرآیند اشاره میکند؛ عواملی که مستقیماً روی بهرهوری سیستم بازیافت اثر میگذارند.

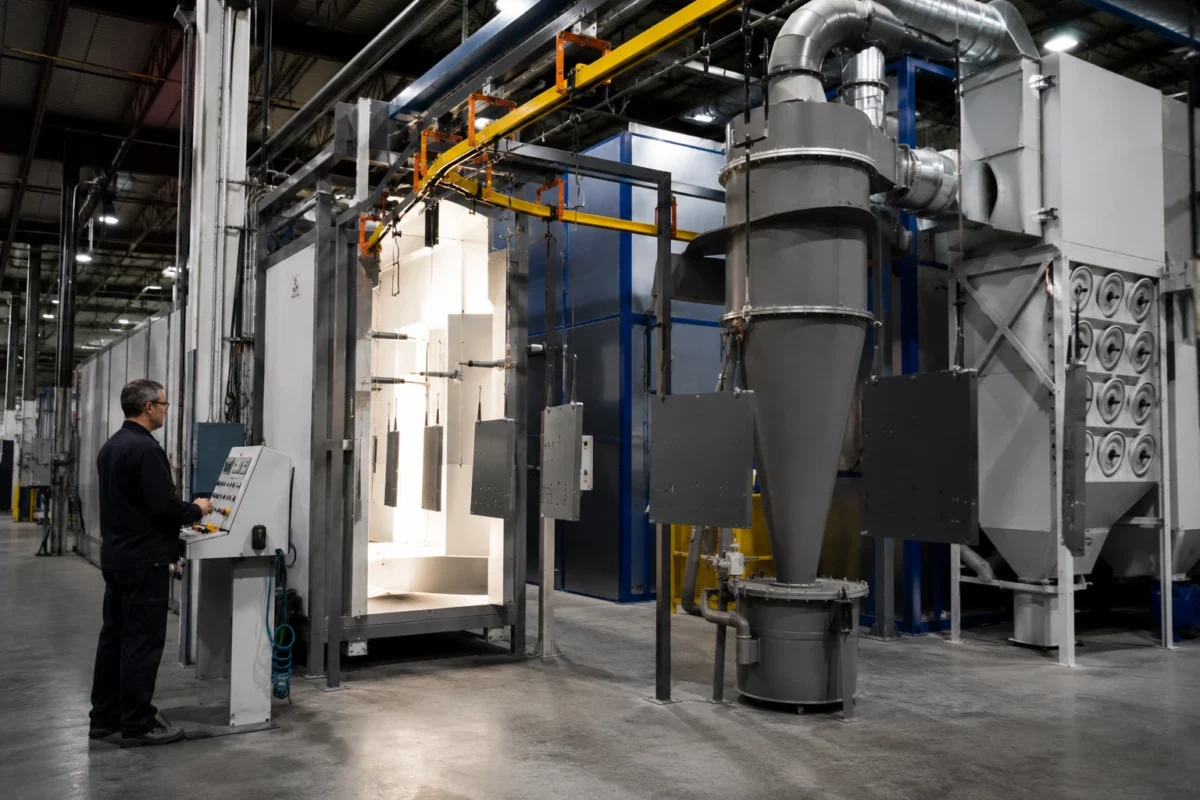

خطاهایی که راندمان سیکلون را پایین میآورند
حتی سیکلون باکیفیت هم در صورت نصب یا بهرهبرداری نادرست، راندمان مطلوبی ندارد. یکی از خطاهای رایج، انتخاب فن بدون محاسبه دقیق دبی هوا و افت فشار است. مکش کم باعث باقیماندن پودر در کابین میشود و مکش بیش از حد میتواند مسیر پاشش را به هم بزند.
رطوبت نیز دشمن پودر برگشتی است. اگر پودر بازیافتی رطوبت بگیرد یا با ذرات خارجی مخلوط شود، ممکن است در گان گرفتگی ایجاد کند یا روی سطح قطعه عیوبی مثل زبری، دانهدانهشدن و ظاهر پوستپرتقالی به وجود بیاورد. Russell Finex در توضیح فرآیند بازیافت پودر، به خطر ورود گردوغبار سالن، الیاف فیلتر، ذرات فلزی و تکههای رنگ پختهشده به جریان پودر برگشتی اشاره میکند.
اشتباه دیگر، بیتوجهی به نظافت سیکلون در خطوط چندرنگ است. باقیماندن رنگ قبلی داخل بدنه، کانال یا الک میتواند رنگ بعدی را آلوده کند. این موضوع در رنگهای روشن، متالیک، بافتدار و حساس بیشتر دیده میشود.
نسبت پودر تازه و بازیافتی باید کنترل شود
برگشت پودر به چرخه مصرف همیشه به معنی استفاده صددرصدی از پودر بازیافتی نیست. کیفیت پودر برگشتی باید بررسی شود و معمولاً با پودر تازه ترکیب میشود تا دانهبندی، شارژپذیری و رفتار پاشش پایدار بماند.
در بسیاری از خطوط، نسبت پودر تازه و بازیافتی بر اساس نوع رنگ، کیفیت سطح مورد انتظار و حساسیت محصول تنظیم میشود. منبع تخصصی ChemQuest در پاسخ فنی خود درباره پودر برگشتی، استفاده محدود از پودر بازیافتی در ترکیب با پودر تازه را توصیه کرده و اشاره میکند که بهتر است نسبت پودر برگشتی به پودر تازه از ۳۰ درصد بیشتر نشود.
این عدد برای همه خطوط قانون ثابت نیست، اما یک نکته مهم را نشان میدهد: بازیافت پودر رنگ باید کنترلشده باشد، نه صرفاً بازگرداندن هر مقدار پودر جمعآوریشده به مخزن.
سیکلون چه اثری روی کیفیت سطح دارد؟
کیفیت نهایی پوشش فقط به برند پودر یا مهارت اپراتور وابسته نیست. سیستم مکش پودر رنگ و بازیافت هم روی نتیجه نهایی اثر دارند. وقتی مکش کابین یکنواخت نباشد، ابر پودر در کابین ناپایدار میشود و ذرات به شکل نامنظم روی قطعه مینشینند. این موضوع میتواند ضخامت پوشش را در بخشهای مختلف قطعه تغییر دهد.
از طرف دیگر، پودر برگشتی آلوده یا دارای دانهبندی نامناسب، سطح را خراب میکند. بنابراین سیکلون خوب باید همراه با الک مناسب، هوای خشک، فیلتر سالم و تنظیم دقیق گانها کار کند. در چنین شرایطی، کارخانه هم مصرف پودر کمتری دارد و هم سطحی یکنواختتر و قابلتکرارتر تولید میکند.
تصمیمی کوچک با اثر بزرگ روی هزینه تولید
سیکلون رنگ پودری در ظاهر یک مخزن مخروطی با جریان هوای چرخشی است، اما در عمل بخشی از مدیریت هزینه، کیفیت و پاکیزگی خط رنگ محسوب میشود. این تجهیز پودر اضافه را از هوای کابین جدا میکند، امکان بازیافت پودر رنگ را فراهم میسازد، فشار روی فیلترها را کاهش میدهد و به پایداری فرآیند پاشش کمک میکند.
برای کارخانههایی که به تولید مداوم، کاهش ضایعات و کنترل قیمت تمامشده اهمیت میدهند، انتخاب درست سیکلون یکی از تصمیمهای اثرگذار در خرید تجهیزات رنگ پودری است. سیکلونی که با کابین، فن، الک، فیلتر و نوع محصول هماهنگ باشد، در هر شیفت کاری بخشی از پودر ارزشمند را به خط تولید برمیگرداند؛ درست همانجایی که باید باشد.
