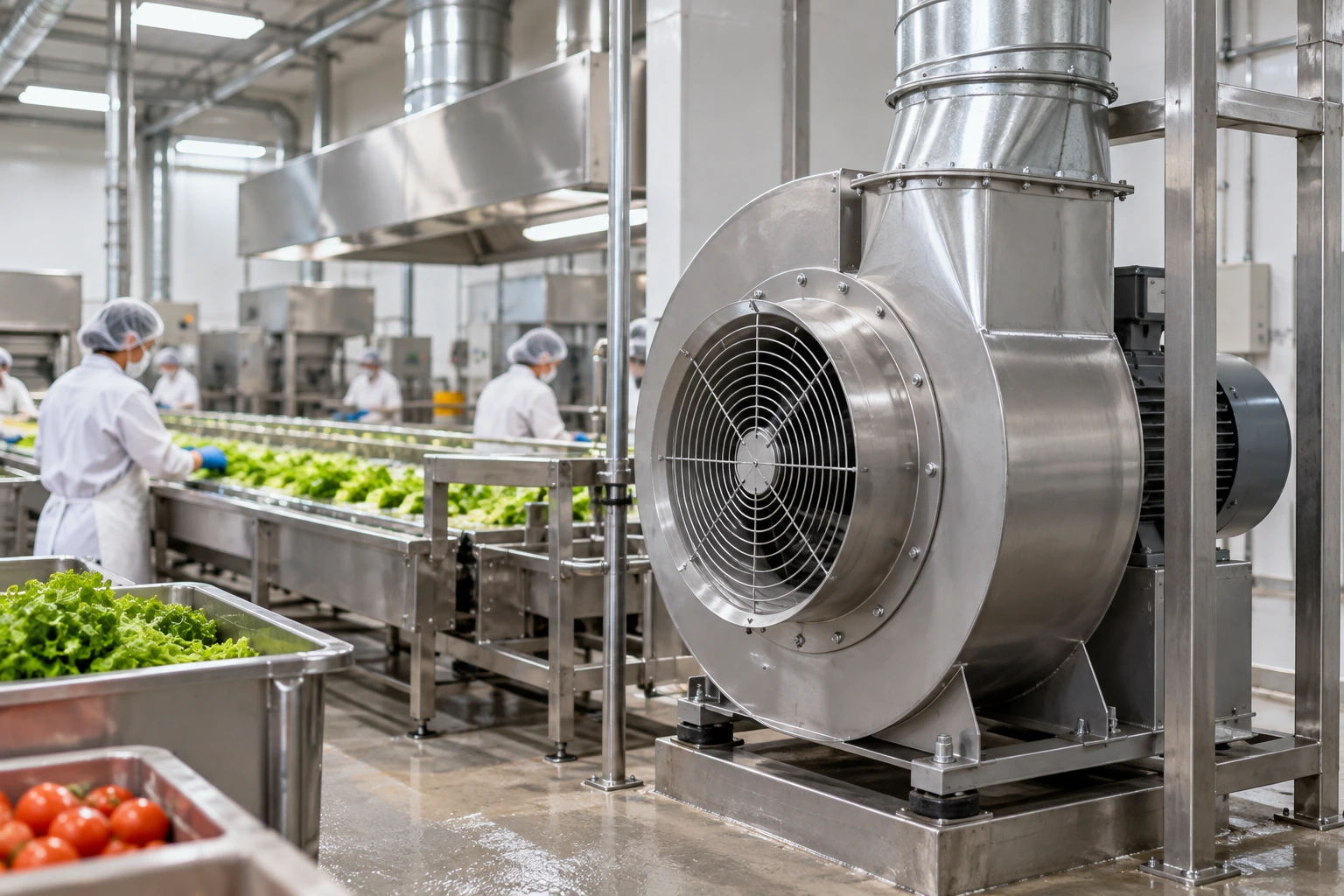

فن صنایع غذایی باید فراتر از جابه‌جایی حجم مشخصی از هوا انتخاب شود. در سالن تولید مواد غذایی، جنس بدنه، مقاومت در برابر رطوبت و مواد شوینده، امکان نظافت، نحوه دسترسی به پروانه و موتور و حتی جهت جریان هوا می‌تواند مستقیماً بر بهداشت محیط تولید اثر بگذارد. فن مناسب باید دبی و فشار موردنیاز سیستم را تأمین کند، بدون آنکه خود به محلی برای تجمع چربی، آرد، گردوغبار یا رطوبت تبدیل شود. در محیط‌های مرطوب یا دارای شست‌وشوی مکرر، مقاومت به خوردگی اهمیت بیشتری پیدا می‌کند؛ در بخش‌های حساس نیز طراحی کل سیستم تهویه باید مانع انتقال آلودگی به سمت محصول باز یا سطوح تماس با غذا شود.
| معیار انتخاب | نکته کلیدی در صنایع غذایی |
|---|---|
| جنس بدنه | متناسب با رطوبت، محصول و مواد شوینده انتخاب شود |
| قابلیت نظافت | سطوح در دسترس و بدون نقاط دشوار برای تجمع آلودگی |
| مقاومت به خوردگی | ضروری در محیط‌های مرطوب، شور یا دارای شوینده‌های خورنده |
| دبی هوا | بر اساس بار حرارتی، بخار، گردوغبار و نیاز فرایند |
| فشار استاتیک | متناسب با کانال، فیلتر، هواساز و سایر مقاومت‌های شبکه |
| مسیر جریان هوا | نباید آلودگی را به سمت محصول یا سطوح تمیز هدایت کند |
| فیلتراسیون | بر اساس سطح پاکیزگی موردنیاز و نوع آلودگی |
| سرویس‌پذیری | دسترسی مناسب برای نظافت، بازرسی و تعمیر |
| کنترل میعان | جلوگیری از تشکیل و چکیدن قطرات در محدوده محصول |
چرا فن معمولی همیشه برای کارخانه مواد غذایی مناسب نیست؟
در یک کارگاه عمومی، ممکن است وظیفه اصلی فن فقط تخلیه گرما یا دود باشد؛ اما تهویه صنعتی صنایع غذایی باید با الزامات بهداشتی محیط تولید نیز هماهنگ شود.
سالن پخت، با مسئله بخار و گرما روبرو است و در خط تولید آرد و محصولات خشک، گردوغبار اهمیت بیشتری دارد. در صنایع لبنی، گوشتی یا خطوطی که شست‌وشوی مرطوب و ضدعفونی منظم انجام می‌شود، خوردگی، تشکیل میعان و پاک‌شوندگی تجهیزات به دغدغه‌های جدی‌تری تبدیل می‌شوند.
مقررات CGMP سازمان غذا و داروی آمریکا نیز بر این نکته تأکید دارد که تهویه باید برای کاهش گردوغبار، بو، بخار و سایر آلاینده‌هایی که می‌توانند غذا را آلوده کنند کافی باشد. همچنین محل و شیوه کار فن‌ها نباید احتمال انتقال آلودگی به غذا، بسته‌بندی یا سطوح تماس با محصول را افزایش دهد.
بنابراین یک فن با ظرفیت هوادهی مناسب، اگر سطح داخلی آن دشوار تمیز شود یا جریان آن آلودگی را از یک منطقه کثیف به سمت خط محصول هدایت کند، الزاماً انتخاب مناسبی برای کارخانه مواد غذایی نیست.

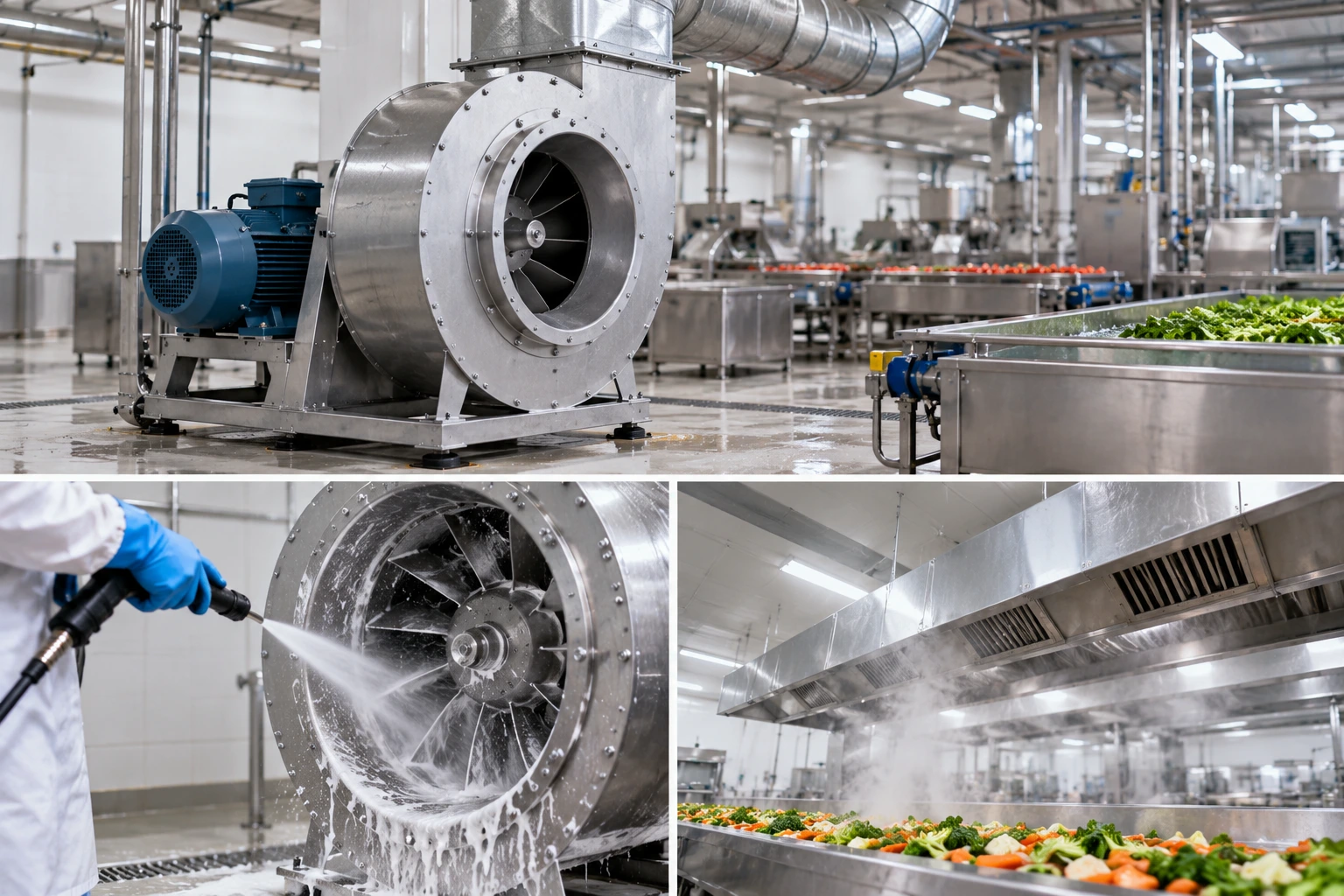

فن استیل صنایع غذایی چه زمانی اهمیت پیدا می‌کند؟
استفاده از فن استیل صنایع غذایی به‌خصوص در محیط‌هایی مطرح می‌شود که تجهیزات به‌طور مداوم با رطوبت، بخار، شوینده یا مواد خورنده تماس دارند.
فولاد زنگ‌نزن به دلیل مقاومت مناسب در برابر خوردگی و امکان ایجاد سطح نسبتاً صاف و قابل‌نظافت، در بسیاری از تجهیزات صنایع غذایی کاربرد دارد. بااین‌حال، صرف مشاهده عبارت «استیل» روی مشخصات فن کافی نیست.
نوع استیل، کیفیت جوشکاری، سطح پرداخت، نوع پیچ‌ومهره‌ها و حتی نقاط اتصال بدنه باید با شرایط واقعی محیط سازگار باشند. همچنین لازم است مشخص شود تمام بخش‌های در معرض محیط از متریال مناسب ساخته شده‌اند یا فقط پوسته بیرونی استیل است.
راهنمای طراحی بهداشتی 3-A تأکید می‌کند مواد مورد استفاده در تجهیزات باید با محصول و شدت مواد شیمیایی مورد استفاده برای شست‌وشو و ضدعفونی سازگار باشند. این راهنما همچنین حذف ترک‌ها، شکاف‌ها و نقاطی که بقایای محصول در آنها باقی می‌ماند را از اصول پاک‌شوندگی تجهیزات می‌داند.
در نتیجه، «استیل بودن» زمانی ارزش واقعی پیدا می‌کند که بخشی از یک طراحی قابل شست‌وشو و مقاوم به شرایط شیمیایی محیط باشد.
آیا هر فن استیلی یک فن بهداشتی صنعتی است؟
خیر. فن بهداشتی صنعتی را نمی‌توان صرفاً بر اساس جنس پوسته تعریف کرد. ممکن است بدنه از فولاد زنگ‌نزن ساخته شده باشد، اما پروانه، اتصالات یا نقاط داخلی به‌گونه‌ای طراحی شوند که چربی، مواد غذایی یا آب در آنها باقی بماند. در چنین شرایطی تمیز کردن کامل فن دشوار خواهد شد.
EHEDG در اصول طراحی بهداشتی خود تأکید می‌کند تجهیزاتی که طراحی بهداشتی ضعیفی دارند دشوارتر تمیز می‌شوند و طراحی، ساخت و نصب نباید ایمنی یا کیفیت غذا را به خطر بیندازد. این اصول هم تجهیزات فرایندی و هم محیط تولید را پوشش می‌دهند. به بیان دیگر، یک هواکش استیل براق لزوماً هایژنیک نیست. طراحی بهداشتی باید از مرحله انتخاب متریال تا شکل هندسی، جوش‌ها، نقاط اتصال، دسترسی تعمیراتی و شیوه تخلیه آب در نظر گرفته شود.
فن قابل شستشو باید چه ویژگی‌هایی داشته باشد؟
عبارت فن قابل شستشو نباید به این معنا تعبیر شود که می‌توان هر فن صنعتی را مستقیماً با شلنگ آب شست. ابتدا باید مشخص شود سازنده چه نوع شست‌وشویی را برای تجهیز مجاز می‌داند. در محیط‌های Wet Cleaning، بدنه و اجزای در معرض شست‌وشو باید توان تحمل آب، مواد شوینده و ضدعفونی‌کننده را داشته باشند و طراحی نباید باعث باقی ماندن آب در گوشه‌ها و شکاف‌ها شود.
EHEDG در راهنمای تجهیزات مورد استفاده در محیط‌های تولید باز با شست‌وشوی مرطوب، طراحی، ساخت، نصب و قابلیت استفاده بهداشتی تجهیز را به‌عنوان بخش‌های یک سیستم واحد در نظر می‌گیرد. در ارزیابی یک فن قابل شست‌وشو بهتر است این موارد بررسی شوند:
- امکان دسترسی به پروانه، حلزونی و سطوح داخلی برای نظافت؛
- حداقل بودن شکاف، درز و نقاط مرده تجمع مواد؛
- سازگاری واشرها و آب‌بندها با مواد شوینده؛
- امکان تخلیه کامل آب پس از شست‌وشو؛
- درجه حفاظت مناسب موتور و تجهیزات الکتریکی برای محیط نصب؛
- استفاده از متریال مقاوم در برابر روش واقعی شست‌وشوی کارخانه؛
- امکان بازدید چشمی پس از نظافت.
نکته مهم این است که روش شست‌وشوی خط باید از ابتدا در انتخاب فن مشخص باشد. تجهیز مناسب Dry Cleaning الزاماً برای محیطی که روزانه با آب و مواد قلیایی شسته می‌شود مناسب نیست.
مقاومت به خوردگی فقط به جنس پوسته مربوط نیست
یک فن مقاوم به خوردگی باید در برابر کل محیط عملیاتی دوام بیاورد. در کارخانه مواد غذایی، خوردگی ممکن است تحت تأثیر بخار آب، نمک، اسیدها، شوینده‌های قلیایی، مواد ضدعفونی‌کننده و حتی شست‌وشوی مکرر قرار گیرد. به همین دلیل انتخاب متریال باید بر اساس ترکیب واقعی این عوامل انجام شود.
محل‌های جوش، پیچ‌ها، شفت، پروانه و قطعات اتصال نیز باید بررسی شوند. استفاده از دو فلز نامتناسب در محیط مرطوب می‌تواند شرایط خوردگی گالوانیکی ایجاد کند. از طرف دیگر، سطح زبر یا جوشکاری نامناسب ممکن است علاوه بر مسئله خوردگی، نظافت را نیز دشوار کند. در طراحی بهداشتی، مقاومت شیمیایی و قابلیت نظافت از یکدیگر جدا نیستند؛ تجهیزی که در اثر شوینده به‌سرعت تخریب شود، به مرور سطح نامناسب‌تری برای تمیزکاری خواهد داشت.
هوای تمیز در صنایع غذایی فقط یعنی استفاده از فیلتر؟
خیر. هوای تمیز در صنایع غذایی حاصل ترکیب فیلتراسیون، جهت جریان، اختلاف فشار، کنترل دما و رطوبت، نگهداری سیستم و جلوگیری از تشکیل میعان است.
EHEDG حتی یک راهنمای مستقل برای سیستم‌های Air Handling کارخانه‌های غذایی منتشر کرده است که هدف آن کمک به طراحی، انتخاب، نصب و بهره‌برداری از سیستم‌های هوارسانی با توجه به کیفیت هوا و الزامات بهداشتی فرایند تولید است.
فیلتراسیون تنها یکی از اجزای این سیستم است. اگر فیلتر مناسبی نصب شود اما هوا از منطقه خام یا آلوده به سمت محصول آماده مصرف حرکت کند، همچنان ریسک انتقال آلودگی وجود دارد. به گفته سازمان غذا و داروی آمریکا (FDA):
«فن‌ها و تجهیزات دمنده باید به شکلی به‌کار گرفته شوند که احتمال آلودگی غذا و سطوح تماس با آن به حداقل برسد.»
این اصل به‌خوبی نشان می‌دهد که جهت هوادهی به‌اندازه کیفیت خود هوا اهمیت دارد.

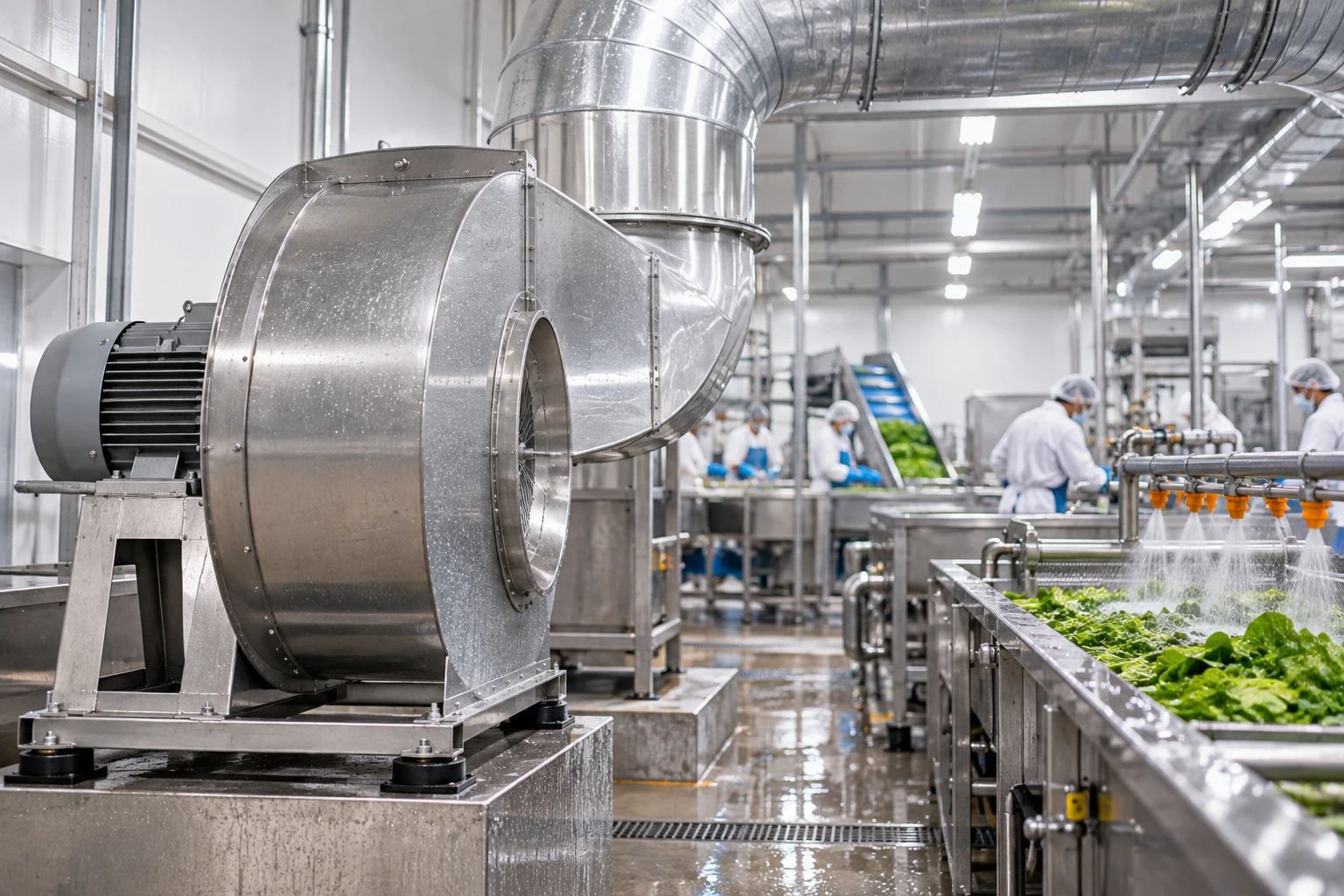

نقش هواساز در سیستم تهویه کارخانه مواد غذایی
در یک سیستم تهویه کارخانه مواد غذایی، ممکن است فقط تخلیه هوا کافی نباشد. بسیاری از خطوط به هوای رفت کنترل‌شده نیاز دارند؛ هوایی که پیش از ورود به سالن فیلتر و از نظر دما و گاهی رطوبت تنظیم شده باشد. در چنین پروژه‌هایی استفاده از هواساز صنعتی مطرح می‌شود. هواساز می‌تواند بخش‌های مختلفی مانند فن، فیلتر، کویل و تجهیزات کنترلی را در یک مجموعه قرار دهد و هوای آماده‌شده را از طریق کانال به سالن برساند.
صفحه هواساز کوییک‌فن نیز ظرفیت هوادهی، فشار استاتیک، سطح فیلتراسیون، نوع بدنه و درصد هوای تازه را از پارامترهای مؤثر بر طراحی دستگاه معرفی می‌کند. نکته کلیدی در صنایع غذایی این است که هواساز باید متناسب با «زون بهداشتی» انتخاب شود. هوایی که برای انبار بسته‌بندی مناسب است الزاماً برای فضایی با محصول باز و آماده مصرف کافی نیست.
فیلتر باکس چه جایگاهی دارد؟
فیلتر مستقیماً دبی هوا تولید نمی‌کند؛ بلکه ذرات موجود در جریان را با راندمانی مشخص جدا می‌کند. قرار دادن فیلتر باکس در مسیر هوای ورودی یا بخش‌های مشخص سیستم می‌تواند امکان استفاده از فیلترهای موردنیاز پروژه و دسترسی منظم برای تعویض آنها را فراهم کند. اما اضافه شدن هر فیلتر به معنی ایجاد افت فشار است. هرچه فیلتر آلوده‌تر شود، مقاومت آن نیز افزایش پیدا می‌کند. بنابراین فن و فیلتر باید هم‌زمان انتخاب شوند.
| جزء سیستم | وظیفه اصلی | نکته طراحی |
|---|---|---|
| فن | ایجاد جریان و فشار هوا | نقطه کار واقعی شبکه بررسی شود |
| فیلتر | کاهش ذرات موجود در هوا | راندمان و افت فشار هر دو مهم‌اند |
| هواساز | آماده‌سازی و توزیع هوای رفت | کیفیت هوا بر اساس زون تولید تعیین شود |
| کانال | انتقال هوا | پاک‌شوندگی و جلوگیری از میعان مهم است |
| اگزاست | تخلیه بخار، بو یا آلاینده | محل خروج نباید موجب بازگشت آلودگی شود |
انتخاب فن سانتریفیوژ برای صنایع غذایی
وقتی شبکه دارای کانال، فیلتر، کویل و افت فشار قابل‌توجه است، فن باید بتواند دبی موردنظر را در برابر مقاومت شبکه تأمین کند. در بسیاری از این پروژه‌ها فن سانتریفیوژ به دلیل توانایی کار در محدوده‌های فشار استاتیک مختلف مطرح می‌شود. بااین‌حال، نوع پروانه و متریال باید متناسب با هوایی باشد که فن جابه‌جا می‌کند.
اگر فن در مسیر هوای تمیز پس از فیلتراسیون قرار دارد، شرایط متفاوت از فنی است که بخار چرب، هوای مرطوب یا گردوغبار محصول را مستقیماً مکش می‌کند. به همین دلیل انتخاب فن فقط با یک عدد CFM یا توان موتور انجام نمی‌شود. فشار استاتیک، دمای هوا، رطوبت، چگالی، نوع آلاینده و نحوه سرویس باید در انتخاب لحاظ شوند.
فن نانوایی صنعتی چه تفاوتی دارد؟
در نانوایی‌های صنعتی معمولاً چند مسئله به‌طور هم‌زمان وجود دارد: گرمای فرها، بخار، هوای ناشی از پخت و در بخش‌های آماده‌سازی مواد، گردوغبار آرد. بنابراین فن نانوایی صنعتی در هر بخش ممکن است وظیفه متفاوتی داشته باشد. فن تخلیه هوای گرم بالای فر با فن مورد استفاده در سیستم مکش گردوغبار آرد یک تجهیز واحد با مشخصات یکسان نیست.
EHEDG در راهنمای طراحی بهداشتی تجهیزات نانوایی نیز میان فرایندهای دارای Cleaning خشک و مرطوب تفاوت قائل می‌شود و تأکید دارد نوع محصول و مرحله فرایند باید در طراحی و نظافت تجهیزات لحاظ شود. در خطوط دارای گردوغبار آرد، خطر گردوغبار قابل احتراق نیز باید جداگانه در ارزیابی ایمنی پروژه بررسی شود. در چنین کاربردی، انتخاب موتور، تجهیزات الکتریکی، نحوه جمع‌آوری غبار و الزامات ضدانفجار موضوعی فراتر از تهویه معمول است و باید بر اساس استانداردهای قابل‌اعمال پروژه تعیین شود.
میعان؛ مشکلی که یک سیستم تهویه ضعیف پنهان نمی‌کند
وجود قطرات آب روی کانال، سقف یا تجهیزات بالای محصول یک نقص ساده ظاهری نیست. FDA در مقررات CGMP الزام می‌کند ساختار کارخانه به‌گونه‌ای باشد که چکه یا میعان از تجهیزات، کانال‌ها و لوله‌ها باعث آلودگی غذا یا سطوح تماس با آن نشود.
نمونه‌های واقعی بازرسی FDA نیز نشان داده‌اند تجمع میعان روی تجهیزات سرمایشی بالای محصولات آماده مصرف یا میزهای تولید می‌تواند به‌عنوان نقص بهداشتی جدی ثبت شود. به همین دلیل تهویه باید علاوه بر دمای سالن، رطوبت، نقاط سرد و محل عبور کانال‌ها را نیز کنترل کند. افزایش بی‌محاسبه حجم اگزاست بدون تأمین هوای جبرانی مناسب حتی می‌تواند تعادل سیستم را برهم بزند.
چک‌لیست انتخاب هواکش استیل صنایع غذایی
هنگام استعلام هواکش استیل صنایع غذایی بهتر است درخواست خرید فقط شامل «دبی و ابعاد» نباشد. حداقل باید مشخص شود فن در کدام زون قرار می‌گیرد، هوای عبوری چه ترکیبی دارد، روش نظافت چیست و چه موادی برای شست‌وشو استفاده می‌شوند. پس از آن، دبی، فشار، جنس بدنه و پروانه، نحوه دسترسی برای نظافت، آب‌بندی، وضعیت موتور، کنترل دور و کلاس فیلتراسیون سیستم قابل تعیین هستند.
همچنین باید از ابتدا مشخص باشد که فن قرار است هوای تازه وارد کند، هوای سالن را گردش دهد یا بخار و آلاینده را تخلیه کند. ترکیب این وظایف بدون بررسی مهندسی می‌تواند جهت جریان هوا را به‌هم بزند.
جایی که طراحی فن با بهداشت خط تولید یکی می‌شود
انتخاب فن صنایع غذایی زمانی درست انجام شده که هم مهندسی جریان هوا و هم الزامات بهداشتی در یک تصمیم دیده شوند. بدنه مقاوم به خوردگی، سطح قابل‌نظافت و دسترسی مناسب برای سرویس مهم هستند؛ اما به‌تنهایی کافی نیستند.
فن باید در نقطه کاری مناسب شبکه فعالیت کند، با فیلتر و کانال هماهنگ باشد و جریان هوا را از ناحیه آلوده به سمت محصول حساس هدایت نکند. در محیط‌های مرطوب نیز طراحی باید احتمال باقی ماندن آب و تشکیل میعان را کاهش دهد. به همین دلیل، بهترین سیستم الزاماً سیستمی با بیشترین مقدار استیل یا قوی‌ترین موتور نیست. سیستم مناسب از شناخت فرایند تولید شروع می‌شود: چه چیزی وارد هوا می‌شود، کدام قسمت خط حساس‌تر است، چگونه تجهیزات شسته می‌شوند و هوا باید از کجا وارد و از کجا خارج شود. وقتی این چهار سؤال پاسخ دقیقی داشته باشند، انتخاب فن از یک خرید ساده تجهیزات به بخشی واقعی از طراحی بهداشتی کارخانه تبدیل می‌شود.
