فن سندبلاست؛ محاسبه دبی و انتخاب پروانه مقاوم به سایش

فن سندبلاست باید بتواند هم دبی لازم برای حرکت کنترل‌شده هوای آلوده داخل کابین را تأمین کند و هم بر افت فشار کانال، سیکلون، فیلتر و سایر اجزای غبارگیر غلبه کند. برای یک اتاق سندبلاست، انتخاب فن صرفاً با متراژ سالن یا توان موتور انجام نمی‌شود؛ ابتدا باید سطح مقطع مؤثر مسیر هوا مشخص شود، سرعت طراحی مناسب برای نوع ساینده و آلودگی تعیین شود و سپس دبی از رابطه «سطح مقطع × سرعت هوا» محاسبه شود. اگر هوای حاوی ذرات ساینده قبل از جداسازی از داخل فن عبور کند، طراحی پروانه و مقاومت آن در برابر سایش نیز به‌اندازه دبی و فشار اهمیت پیدا می‌کند.

چرا فن معمولی برای سندبلاست کافی نیست؟

فرایند سندبلاست حجم زیادی از ذرات معلق ایجاد می‌کند. بخشی از این ذرات همان ماده ساینده شکسته‌شده است و بخش دیگر از رنگ، زنگ‌زدگی، اکسید، رسوب یا سطح قطعه جدا می‌شود. وظیفه فن مکنده سندبلاست این نیست که فقط هوای داخل اتاق را تعویض کند. سیستم باید جهت مشخصی برای جریان هوا ایجاد کند تا غبار از محدوده تنفسی اپراتور و محل کار دور شده و به سمت سیستم جمع‌آوری منتقل شود.

OSHA برای محفظه‌های بلاست الزام می‌کند که در تمام بازشوها، هنگام عملیات جریان پیوسته هوا به سمت داخل برقرار باشد و ظرفیت تخلیه نیز برای پاک شدن سریع هوای غبارآلود پس از پایان بلاست کافی باشد. به گفته اداره ایمنی و بهداشت شغلی آمریکا (OSHA):

«محفظه‌های بلاست باید به‌گونه‌ای تهویه مکشی شوند که هنگام عملیات، جریان پیوسته هوا به سمت داخل در همه بازشوها حفظ شود.»

بنابراین نصب یک اگزاست‌فن بزرگ روی دیوار بدون محاسبه مسیر ورود و خروج هوا، الزاماً به معنی تهویه صحیح کابین نیست.

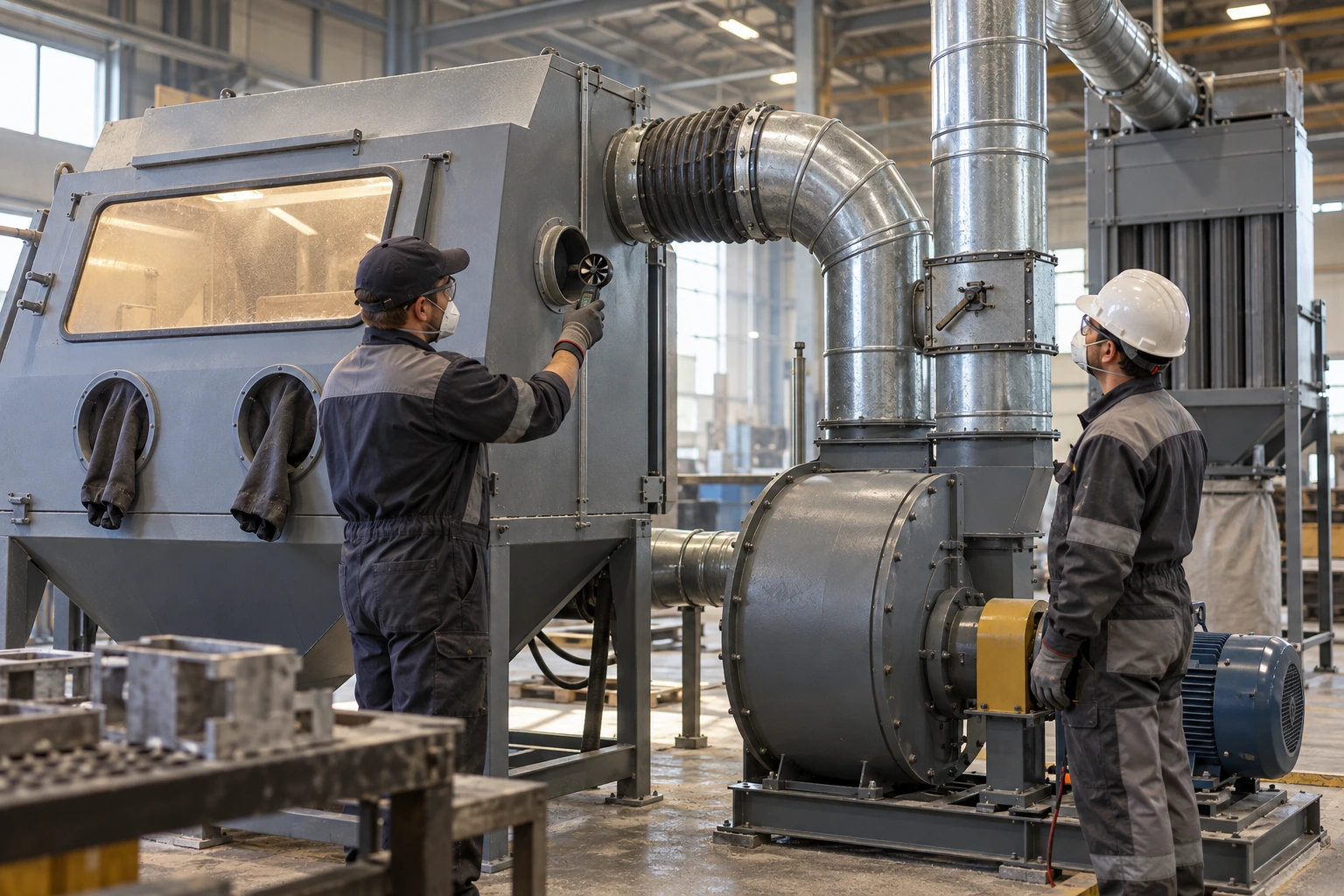

محاسبه دبی فن سندبلاست از کجا شروع می‌شود؟

برای بسیاری از اتاق‌های Crossdraft، نقطه شروع محاسبه دبی فن سندبلاست سطح مقطع عمود بر جهت جریان هواست.

رابطه پایه بسیار ساده است:

Q = A × V

در این رابطه:

• Q دبی هوا بر حسب مترمکعب بر ثانیه است؛
• A سطح مقطع مؤثر کابین بر حسب مترمربع است؛
• V سرعت متوسط طراحی هوا بر حسب متر بر ثانیه است.

اگر نتیجه را به مترمکعب بر ساعت بخواهیم، عدد به‌دست‌آمده در ۳۶۰۰ ضرب می‌شود. نکته مهم اینجاست که بخش دشوار محاسبه، خود فرمول نیست؛ انتخاب سرعت طراحی مناسب است.

جدول طراحی مبتنی بر ANSI Z9.4 که توسط Clemco منتشر شده، نرخ تهویه را بر اساس نوع ساینده، سمیت گردوغبار و نوع جریان هوا تفکیک می‌کند. برای Crossdraft با مواد کم‌خطر، حدود ۵۰ فوت بر دقیقه به‌عنوان یکی از مقادیر طراحی مطرح شده است، در حالی که برای مواد و آلودگی‌های پرخطرتر دبی بیشتری لازم می‌شود. پس استفاده از یک سرعت ثابت برای هر نوع سندبلاست درست نیست.

یک مثال ساده از محاسبه دبی

فرض کنیم یک اتاق سندبلاست Crossdraft دارای:

• عرض: ۴ متر
• ارتفاع: ۳ متر
• سرعت طراحی فرضی: ۰٫۲۵ متر بر ثانیه

باشد.

سطح مقطع برابر است با:

۴ × ۳ = ۱۲ مترمربع

دبی:

Q = 12 × 0.25 = 3 m³/s

برای تبدیل به مترمکعب بر ساعت:

3 × 3600 = 10,800 m³/h

بنابراین در این مثال، نقطه شروع طراحی حدود ۱۰٬۸۰۰ مترمکعب بر ساعت است.

این عدد هنوز به معنی انتخاب نهایی فن نیست. فن باید همین دبی را در فشار استاتیک موردنیاز کل سیستم تأمین کند. همچنین سرعت ۰٫۲۵ متر بر ثانیه در این مثال صرفاً برای نمایش روش محاسبه انتخاب شده است؛ سرعت واقعی پروژه باید بر اساس ساینده، نوع آلودگی، نحوه جریان هوا و استاندارد طراحی تعیین شود.

آیا می‌توان دبی را با تعداد تعویض هوا محاسبه کرد؟

تعداد Air Change یا ACH در بعضی سیستم‌های تهویه کاربرد دارد، اما برای تهویه کابین سندبلاست تکیه صرف بر تعداد تعویض هوا می‌تواند گمراه‌کننده باشد. فرض کنید دو کابین حجم یکسانی دارند، اما یکی باریک و دیگری عریض است. اگر تنها حجم اتاق و تعداد تعویض هوا در ساعت ملاک قرار گیرد، ممکن است هر دو به یک دبی برسند؛ در حالی که سرعت حرکت هوا در سطح مقطع آنها متفاوت خواهد بود.

در سندبلاست، توان هدایت ابری از گردوغبار در جهت موردنظر اهمیت زیادی دارد. به همین دلیل سرعت عبوری از سطح مقطع کابین یا سطح مؤثر جریان، معیار کاربردی‌تری برای بسیاری از سیستم‌های Crossdraft است. BlastOne نیز در طراحی غبارگیر اتاق بلاست، ظرفیت موردنیاز را از ضرب سطح مقطع اتاق در سرعت طراحی جریان به دست می‌آورد.

افت فشار سیستم غبارگیر چگونه محاسبه می‌شود؟

بعد از مشخص شدن دبی، نوبت به محاسبه افت فشار سیستم غبارگیر می‌رسد. فن باید در برابر تمام مقاومت‌هایی که هوا در مسیر تجربه می‌کند کار کند. این مقاومت‌ها می‌توانند شامل موارد زیر باشند:

• ورودی و دریچه‌های کابین؛
• زانویی و سه‌راهی کانال؛
• طول کانال؛
• سیکلون؛
• بگ فیلتر یا کارتریج فیلتر؛
• دمپر؛
• صداگیر؛
• دودکش یا مسیر تخلیه.

به شکل ساده می‌توان نوشت:

افت فشار کل = افت کانال + اتصالات + جداکننده + فیلتر + تجهیزات جانبی

نکته مهم، وضعیت فیلتر است. افت فشار یک فیلتر تمیز با فیلتری که لایه‌ای از غبار روی آن تشکیل شده یکسان نیست. اگر فن دقیقاً بر اساس مقاومت فیلتر نو انتخاب شود، با افزایش افت فشار ممکن است دبی واقعی سیستم پایین بیاید. OSHA نیز تصریح می‌کند افت فشار استاتیک کانال‌های خروجی تجهیزات باید پس از نصب و سپس به‌صورت دوره‌ای بررسی شود؛ تغییر قابل‌توجه افت فشار می‌تواند نشانه گرفتگی سیستم باشد.

دبی زیاد بدون فشار کافی چه اتفاقی ایجاد می‌کند؟

در کاتالوگ فن ممکن است عددی مانند ۲۰ هزار مترمکعب بر ساعت دیده شود، اما این عدد بدون ذکر فشار تقریباً برای انتخاب مهندسی کافی نیست. یک فن ممکن است در فشار نزدیک به صفر دبی زیادی داشته باشد، اما وقتی به شبکه‌ای شامل چند متر کانال، سیکلون و بگ فیلتر متصل می‌شود، دبی آن به‌شدت کاهش پیدا کند. به همین دلیل باید نقطه‌ای روی منحنی فن انتخاب شود که دو شرط را هم‌زمان برآورده کند:

تنها زمانی که این دو عدد مشخص باشند می‌توان مدل، دور و توان موتور را منطقی انتخاب کرد.

برای شبکه‌هایی که افت فشار نسبتاً زیادی دارند، استفاده از یک سانتریفیوژ فشار قوی ممکن است مطرح شود. مشخصات این محصول برای نمونه محدوده فشار تا ۱۸۰۰۰ پاسکال را ذکر می‌کند؛ بااین‌حال فشار زیاد به‌تنهایی به معنای مناسب بودن فن برای عبور مستقیم ذرات ساینده نیست و جنس و طراحی پروانه باید جداگانه بررسی شود.

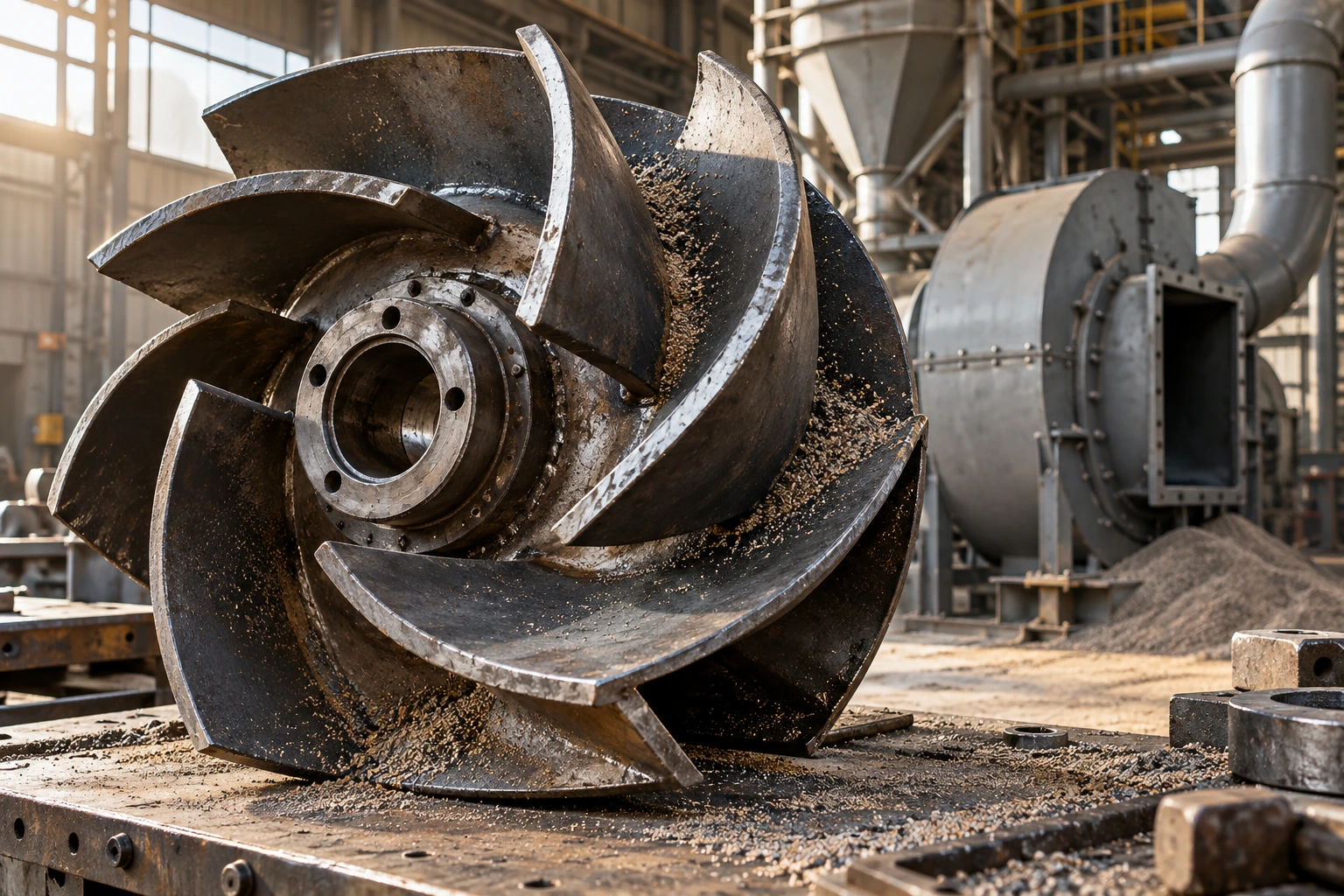

چرا پروانه مقاوم به سایش اهمیت دارد؟

گردوغبار ساینده سندبلاست با گردوغبار سبک یک کارگاه معمولی تفاوت دارد. ذرات سیلیکا، گارنت، سرباره، اکسید آلومینیوم یا ذرات فلزی می‌توانند با سرعت به سطح پروانه برخورد کنند و به مرور باعث فرسایش شوند. سایش معمولاً یکنواخت هم نیست. ممکن است لبه‌های پره یا یک ناحیه مشخص سریع‌تر خورده شود. نتیجه می‌تواند تغییر هندسه پروانه، کاهش راندمان و از بین رفتن بالانس باشد. با افزایش نابالانسی نیز لرزش و بار وارد بر یاتاقان‌ها بیشتر می‌شود.

Twin City Fan، فن‌های Radial Blade سنگین خود را به‌طور مشخص برای جریان‌های حاوی مواد درشت، چسبنده، سنگین یا ساینده معرفی می‌کند و برای این خانواده امکان ساخت مقاوم به سایش نیز ارائه می‌دهد. بنابراین وقتی ذرات به فن می‌رسند، یک پروانه مقاوم به سایش با ساختار سنگین و متریال یا پوشش مناسب می‌تواند عمر تجهیز را افزایش دهد.

فن را قبل از غبارگیر نصب کنیم یا بعد از آن؟

این تصمیم تأثیر مستقیمی بر عمر فن دارد. اگر فن قبل از فیلتر قرار بگیرد، هوای غبارآلود مستقیماً از پروانه عبور می‌کند. در این حالت مقاومت سایشی پروانه، ضخامت اجزا و امکان تعمیر یا تعویض بخش‌های ساییده‌شده اهمیت زیادی دارند.

اگر فن در سمت هوای تمیز و بعد از غبارگیر قرار گیرد، مقدار ذراتی که به پروانه می‌رسد بسیار کمتر است؛ البته این نتیجه به عملکرد درست فیلتر بستگی دارد. چنین آرایشی می‌تواند مواجهه پروانه با ساینده را کاهش دهد. انتخاب نهایی باید بر اساس آرایش کل سیستم انجام شود. هر دو طراحی در صنعت وجود دارند و نمی‌توان بدون بررسی فرایند یکی را برای تمام پروژه‌ها تجویز کرد.

فن سانتریفیوژ سندبلاست چه نوع پروانه‌ای داشته باشد؟

انتخاب فن سانتریفیوژ سندبلاست به محل قرارگیری فن وابسته است. اگر فن با هوای دارای ذرات درشت و ساینده در تماس مستقیم باشد، طراحی‌های Heavy-Duty با پره شعاعی می‌توانند مناسب‌تر باشند. پروانه‌های Radial Blade به دلیل ساختار ساده و مقاوم در کاربردهای انتقال مواد و هوای آلوده کاربرد دارند.

اگر فن بعد از یک سیستم فیلتراسیون مؤثر و در سمت هوای تمیز نصب شود، امکان استفاده از پروانه‌های دیگری با تمرکز بیشتر بر راندمان انرژی فراهم می‌شود. این تفاوت مهم است؛ زیرا نمی‌توان گفت «بکوارد همیشه بهترین پروانه سندبلاست است» یا «رادیال همیشه بهترین انتخاب است». اول باید مشخص شود چه مقدار ذره و با چه اندازه‌ای از پروانه عبور خواهد کرد.

سیکلون چه کمکی به کاهش سایش می‌کند؟

در سیستم‌هایی با بار بالای ذرات نسبتاً درشت، قرار دادن جداکننده اولیه می‌تواند بار وارد بر فیلتر نهایی را کاهش دهد. یک سیکلون با ایجاد حرکت گردابی، ذرات دارای اینرسی بیشتر را از جریان هوا جدا می‌کند. راندمان واقعی آن به قطر و چگالی ذره، ابعاد سیکلون، دبی و طراحی تجهیز وابسته است.

در کاربردهای صنعتی، سیکلون می‌تواند قبل از بگ فیلتر قرار گیرد تا بخشی از ذرات سنگین‌تر پیش از رسیدن به مدیای فیلتر جدا شوند. سیستم‌های تجاری Heavy-Duty نیز از پیش‌جداکننده سیکلونی برای کاهش بار ذرات سنگین و سایش فیلتر استفاده می‌کنند. بااین‌حال سیکلون جای بگ فیلتر را برای ذرات ریز تنفسی نمی‌گیرد؛ این دو معمولاً وظایف متفاوتی دارند.

بگ فیلتر در سیستم غبارگیر سندبلاست چه نقشی دارد؟

وظیفه اصلی بگ فیلتر جدا کردن ذرات معلق از جریان هواست. در سیستم‌های دارای ذرات درشت و ریز می‌توان ابتدا از جداسازی اولیه و سپس از فیلتر پارچه‌ای استفاده کرد. OSHA نیز الزام می‌کند هوای خروجی از تجهیزات Blast Cleaning از تجهیزات جمع‌آوری غبار عبور کند.

عملکرد بگ فیلتر روی انتخاب فن اثر مستقیم دارد. با تشکیل Dust Cake روی سطح کیسه‌ها، افت فشار تغییر می‌کند؛ به همین دلیل اختلاف فشار فیلتر باید پایش شود و سیستم تمیزکاری کیسه‌ها عملکرد مناسبی داشته باشد.

در کاربردهای غبار سنگین و ساینده، طراحی ورودی غبارگیر نیز اهمیت دارد. برخورد مستقیم ذرات با کیسه‌ها می‌تواند فرسایش زودرس ایجاد کند. Donaldson برای سیستم‌های Heavy-Duty خود از پیش‌جداسازی ذرات سنگین و طراحی توزیع جریان به‌عنوان راهکارهای کاهش بار و سایش فیلتر یاد می‌کند.

هوای جایگزین را فراموش نکنید

هر مقدار هوایی که فن از کابین خارج می‌کند باید از جایی وارد شود. اگر سیستم ۱۲ هزار مترمکعب بر ساعت هوا تخلیه کند اما مسیر کافی برای ورود هوای جایگزین وجود نداشته باشد، فشار منفی شدید می‌تواند دبی واقعی فن را کاهش دهد یا هوا را از مسیرهای نامطلوب وارد سالن کند.

محل ورود هوای جبرانی نیز مهم است. هوا باید به‌گونه‌ای وارد شود که الگوی جریان از ناحیه تمیزتر به سمت محل استخراج غبار شکل بگیرد و Short Circuit میان ورودی و خروجی رخ ندهد. OSHA در الزامات محفظه‌های Blast Cleaning بر ورود پیوسته هوا به سمت داخل بازشوها و جلوگیری از خروج ذرات به محیط اطراف تأکید می‌کند.

تجهیزات تنفسی با فن جایگزین نمی‌شوند

حتی یک سیستم غبارگیر سندبلاست با طراحی مناسب، جای تجهیزات حفاظت فردی موردنیاز را نمی‌گیرد. نوع پوشش یا قطعه‌ای که بلاست می‌شود می‌تواند فلزات، رنگ‌های قدیمی، سیلیس یا مواد دیگری را وارد گردوغبار کند. در نتیجه میزان خطر را نمی‌توان فقط از روی نام ماده ساینده مشخص کرد.

OSHA استفاده از ماسک‌های تنفسی مورد تأیید NIOSH را برای اپراتورهایی که داخل Blast-Cleaning Room کار می‌کنند الزامی می‌داند. پس افزایش ظرفیت فن نباید به‌عنوان جایگزین حفاظت تنفسی تلقی شود؛ تهویه و PPE دو بخش مکمل کنترل مواجهه هستند.

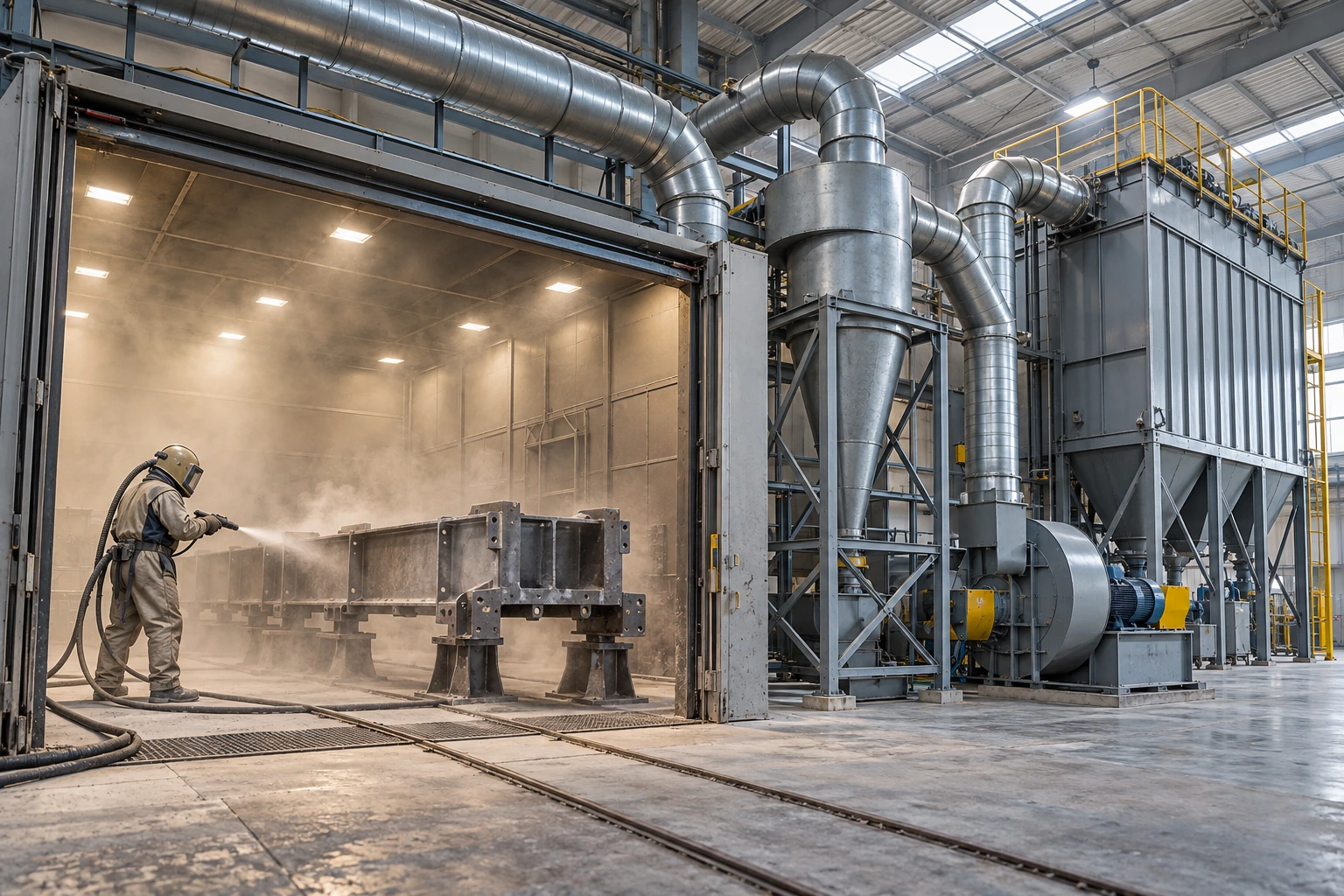

اشتباه‌های رایج در انتخاب فن سندبلاست

چند خطا بیشتر از بقیه باعث عملکرد ضعیف تهویه کابین سندبلاست می‌شوند:

• انتخاب فن فقط بر اساس توان موتور؛
• محاسبه دبی بدون مشخص کردن سرعت طراحی؛
• نادیده گرفتن افت فشار فیلتر در حالت کارکرد؛
• نصب فن معمولی در جریان مستقیم ذرات ساینده؛
• کوچک گرفتن قطر کانال و افزایش شدید افت فشار؛
• نادیده گرفتن هوای جبرانی؛
• فرض اینکه سیکلون به‌تنهایی تمام ذرات ریز را می‌گیرد؛
• عدم پایش اختلاف فشار فیلتر و شبکه؛
• تغییر نوع ماده ساینده بدون بازبینی ظرفیت سیستم.

آخرین مورد اهمیت زیادی دارد. اتاقی که برای Steel Shot طراحی شده ممکن است هنگام استفاده از ساینده‌ای با تولید غبار بیشتر، به نرخ تهویه متفاوتی نیاز داشته باشد. راهنماهای طراحی Blast Room نیز سرعت موردنیاز را بر اساس نوع ساینده و آلاینده تفکیک می‌کنند.

انتخاب فن از یک عدد CFM شروع می‌شود، اما آنجا تمام نمی‌شود

انتخاب درست فن سندبلاست یک فرایند سه‌مرحله‌ای است: ابتدا دبی لازم بر اساس سطح مقطع و سرعت طراحی محاسبه می‌شود؛ سپس افت فشار تمام اجزای شبکه جمع می‌شود و در نهایت فن در نقطه‌ای انتخاب می‌شود که بتواند آن دبی را در فشار واقعی سیستم تأمین کند.

اگر ذرات ساینده پیش از جداسازی از فن عبور کنند، مقاومت مکانیکی و سایشی پروانه نیز وارد معادله می‌شود. در مقابل، قرار گرفتن فن در سمت هوای تمیز می‌تواند میزان تماس پروانه با ذرات را کاهش دهد. سیکلون برای جدا کردن بخشی از ذرات سنگین و بگ فیلتر برای کنترل ذرات باقی‌مانده نیز باید همراه فن به‌عنوان یک سیستم واحد دیده شوند. در یک سیستم خوب، «فن قوی‌تر» هدف نیست؛ هدف ایجاد جریان هوای کنترل‌شده، دید مناسب داخل کابین، جمع‌آوری مؤثر غبار و حفظ این عملکرد حتی زمانی است که مقاومت فیلتر و شرایط واقعی خط با روز اول راه‌اندازی تفاوت دارد.
