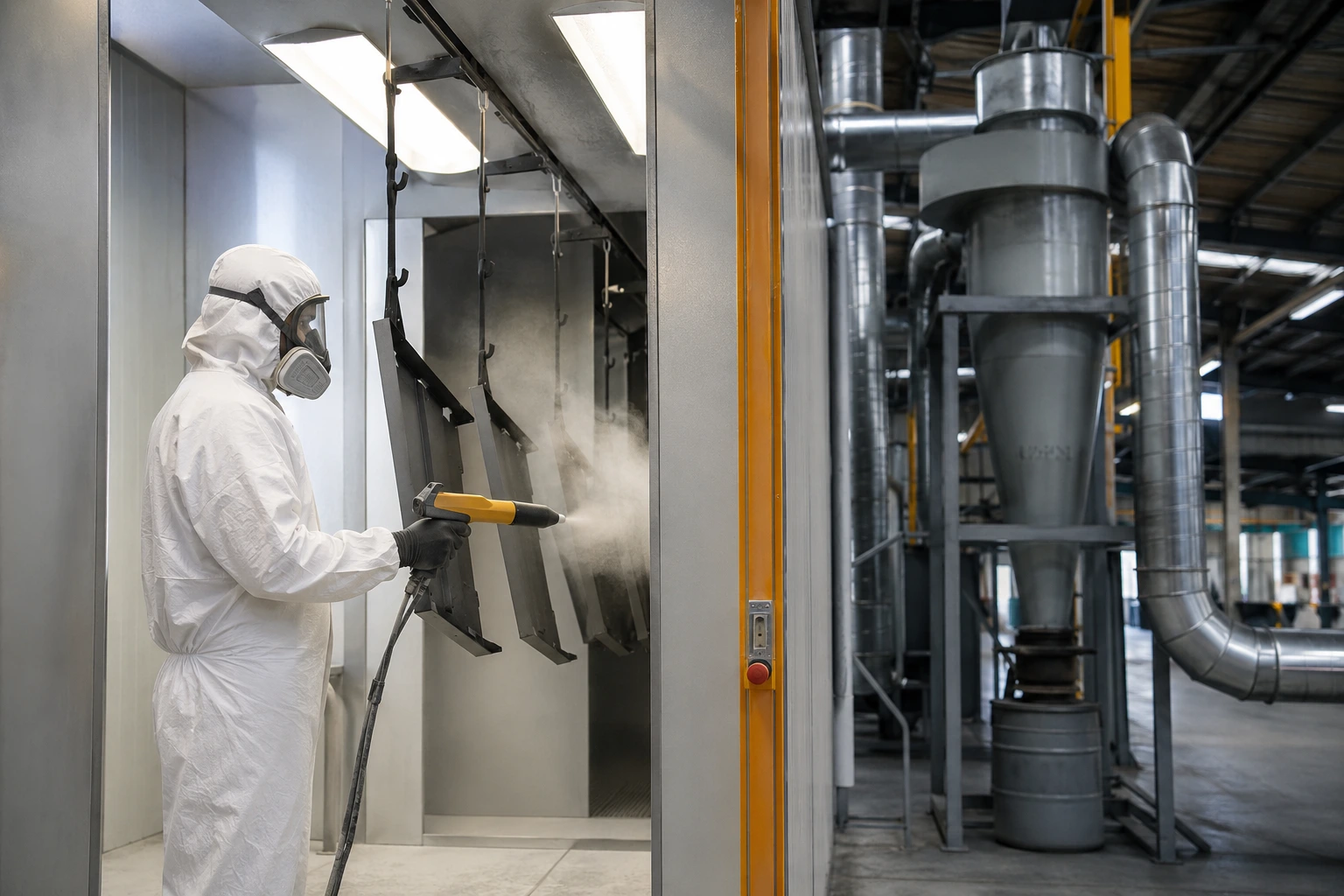

سیکلون رنگ الکترواستاتیک یکی از اجزای کلیدی در خطوط مدرن رنگ پودری است که وظیفه آن، جداسازی ذرات پودر رنگِ پاشیدهشده اما نچسبیده به قطعه و بازگرداندن آن به چرخه مصرف است. در یک خط صنعتی، بخشی از پودر هنگام پاشش رنگ الکترواستاتیک روی قطعه نمینشیند و در فضای کابین معلق میماند. سیکلون با ایجاد جریان چرخشی هوا، این پودر را از هوا جدا میکند، هدررفت رنگ را کاهش میدهد و باعث میشود کابین رنگ پودری تمیزتر، اقتصادیتر و پایدارتر کار کند.
| موضوع | توضیح کاربردی |
|---|---|
| نقش اصلی سیکلون | جداسازی پودر رنگ از جریان هوا و کمک به بازیافت پودر رنگ |
| محل استفاده | کابین رنگ پودری و خطوط اتوماتیک یا نیمهاتوماتیک |
| مزیت اقتصادی | کاهش مصرف پودر تازه و پایینآوردن هزینه رنگ |
| مزیت فنی | حفظ مکش یکنواخت و کاهش آلودگی داخل کابین |
| تفاوت با فیلتر | سیکلون بیشتر برای بازیافت پودر قابلاستفاده است؛ فیلتر برای جذب ذرات ریز نهایی |
سیکلون رنگ الکترواستاتیک چگونه کار میکند؟
در فرآیند رنگ پودری الکترواستاتیک، پودر از طریق گان به سمت قطعه ارتشده پاشیده میشود. نیروی الکترواستاتیک باعث چسبیدن مقدار زیادی از ذرات به سطح قطعه میشود، اما همیشه بخشی از پودر به دلیل شکل قطعه، سرعت خط، زاویه پاشش، تنظیم نبودن گان یا جریان هوا به سطح نمیچسبد. این پودر اضافه، اوراسپری نام دارد.
اینجا سیستم مکش رنگ پودری وارد عمل میشود. هوای داخل کابین، همراه با ذرات پودر معلق، به سمت سیکلون کشیده میشود. در بدنه مخروطی سیکلون، جریان هوا حالت چرخشی پیدا میکند. ذرات پودر که از هوا سنگینتر هستند، بر اثر نیروی گریز از مرکز به دیواره سیکلون برخورد میکنند، سرعتشان کم میشود و به سمت پایین میریزند. سپس این پودر میتواند پس از الکشدن و کنترل کیفیت، دوباره وارد مخزن تغذیه شود. به گفته سازمان حفاظت محیط زیست نیو ساوت ولز، اهمیت بازیافت در این فرایند بسیار جدی است:
«تا ۵۰ درصد پودر پاشیدهشده ممکن است اوراسپری باشد و بخش عمده آن با سیکلون جدا و بازیافت میشود.»
چرا بازیافت پودر رنگ برای مدیر تولید مهم است؟
در بسیاری از خطوط رنگ، هزینه پودر فقط یک عدد در فاکتور خرید نیست؛ مستقیماً روی قیمت تمامشده محصول، کیفیت پوشش و سرعت تولید اثر دارد. وقتی بازیافت پودر رنگ درست انجام نشود، کارخانه هم پودر بیشتری مصرف میکند، هم با گردوغبار بیشتر در کابین روبهرو میشود و هم فشار بیشتری به فیلتر رنگ پودری وارد میکند.
سیکلون خوب، مصرف پودر تازه را کاهش میدهد و کمک میکند خط رنگ در شیفتهای طولانی، ثبات بیشتری داشته باشد. در خطوطی که تنوع رنگ زیاد است، طراحی سیکلون اهمیت بیشتری پیدا میکند؛ چون باقیماندن پودر رنگ قبلی در بدنه سیکلون یا کانالها میتواند باعث آلودگی رنگ بعدی شود. به همین دلیل برندهایی مانند Gema در سیستمهای بازیافت پودر خود روی راندمان بازیافت و تعویض سریع رنگ تأکید میکنند.

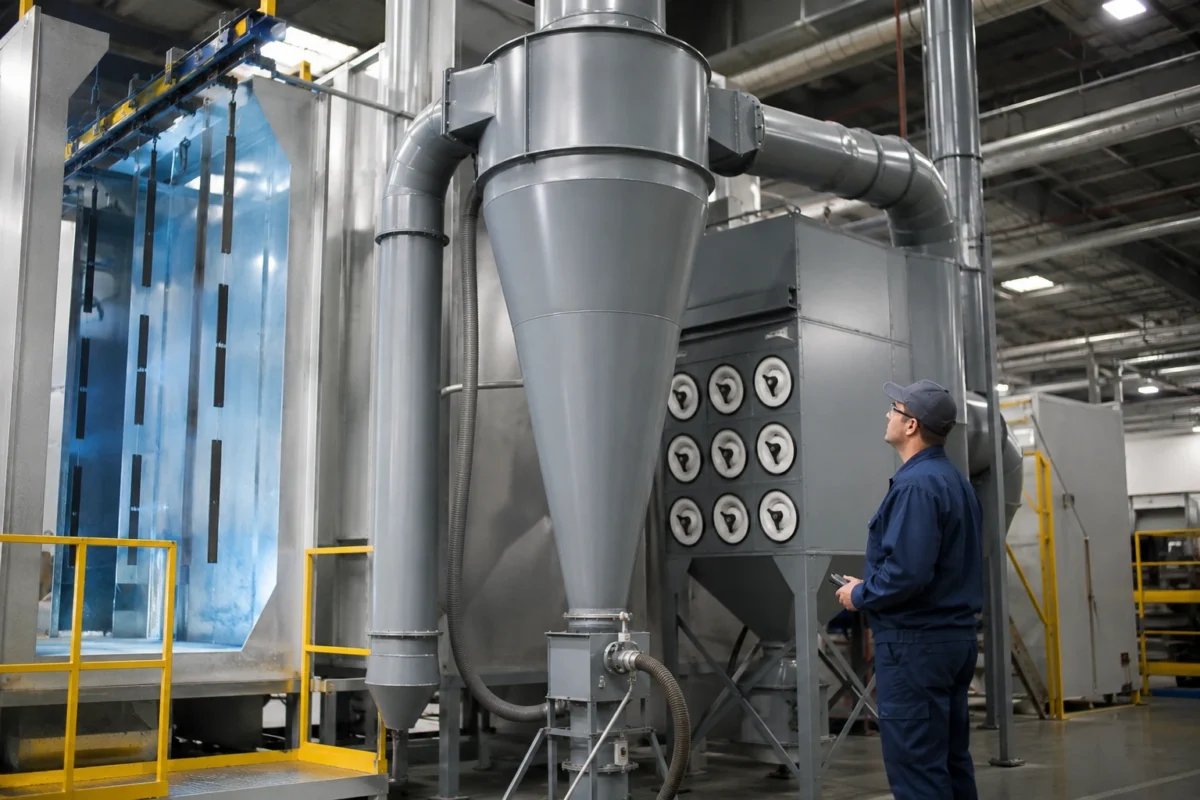

جایگاه سیکلون در تجهیزات خط رنگ الکترواستاتیک
سیکلون بهتنهایی یک دستگاه مستقل و جدا از خط نیست؛ بخشی از یک زنجیره است. عملکرد آن به کابین، فن، کانالکشی، الک، مخزن پودر، فیلتر نهایی و حتی تنظیمات گان وابسته است. در یک خط استاندارد، مسیر کلی به این شکل است:
- پودر از گان روی قطعه پاشیده میشود.
- پودر نچسبیده توسط مکش کابین جمعآوری میشود.
- هوا و پودر وارد سیکلون میشوند.
- پودر قابلبازیافت از هوا جدا میشود.
- ذرات بسیار ریز به فیلتر نهایی منتقل میشوند.
- پودر بازیافتی پس از الکشدن دوباره به چرخه مصرف برمیگردد.
در کابینهای اتوماتیک جدید، انتخاب میان سیستم سیکلونی، کارتريجی یا ترکیبی معمولاً بر اساس تیراژ تولید، تعداد تعویض رنگ، نوع پودر، حساسیت کیفیت سطح و فضای سالن انجام میشود. Nordson نیز در معرفی کابینهای پودری خود به وجود گزینههای سیکلونی و کارتريجی برای نیازهای متفاوت تولید اشاره میکند.
تفاوت سیکلون و غبارگیر در خط رنگ پودری
یکی از اشتباهات رایج در خرید تجهیزات خط رنگ الکترواستاتیک، یکی دانستن سیکلون و غبارگیر است. این دو دستگاه هر دو با ذرات پودر سروکار دارند، اما هدفشان یکسان نیست.
| معیار مقایسه | سیکلون رنگ پودری | غبارگیر یا فیلتر رنگ پودری |
|---|---|---|
| هدف اصلی | بازیافت پودر قابلاستفاده | تصفیه هوای خروجی و جذب ذرات ریز |
| محل قرارگیری | بعد از کابین و قبل از فیلتر نهایی | معمولاً بعد از سیکلون یا در کابینهای فیلترمحور |
| نوع ذرات هدف | ذرات درشتتر و قابلبازیافت | ذرات ریزتر و سبکتر |
| نقش اقتصادی | کاهش هدررفت رنگ | حفاظت از محیط، فن و کیفیت هوا |
| قابلیت بازگشت پودر | بالا، در صورت طراحی درست | محدودتر و وابسته به نوع سیستم |
پس تفاوت سیکلون و غبارگیر در «وجود یا نبود فیلتر» خلاصه نمیشود. سیکلون برای جداکردن پودر قابلمصرف طراحی میشود، اما دستگاه غبارگیر بیشتر نقش حفاظتی و کنترلی دارد. در بسیاری از خطوط حرفهای، هر دو کنار هم کار میکنند؛ سیکلون پودر اصلی را برمیگرداند و فیلتر نهایی ذرات باقیمانده را میگیرد. Gema درباره فیلترهای پس از سیکلون خود اعلام میکند که این واحدها با کارتریجهای خودتمیزشونده به راندمان جداسازی بیش از ۹۹.۹۹ درصد میرسند.
چه زمانی استفاده از سیکلون ضروریتر میشود؟
سیکلون در همه خطوط رنگ پودری مفید است، اما در بعضی شرایط اهمیت آن چند برابر میشود. خطهایی که مصرف پودر بالایی دارند، کابینهای اتوماتیک با چند گان، قطعات بزرگ یا پیچیده، شیفتهای تولید طولانی و رنگهای گرانقیمت، بیشترین سود را از سیستم سیکلونی میبرند.
برای مثال، در تولید دربهای فلزی، پروفیل آلومینیوم، قفسه فروشگاهی، تابلو برق، قطعات خودرو و سازههای صنعتی، سطح پاشش زیاد است و مقدار اوراسپری میتواند قابلتوجه باشد. در این خطوط، کاهش هدررفت رنگ فقط یک مزیت جانبی نیست؛ بخشی از کنترل هزینه تولید است.
از سوی دیگر، در کارگاههایی که رنگها مرتب عوض میشوند، سیکلون باید طراحی مناسبی برای تخلیه و شستوشوی سریع داشته باشد. سیکلونهایی که گوشههای مرده، مسیرهای پیچیده یا دسترسی سخت دارند، ممکن است زمان تعویض رنگ را بالا ببرند و ریسک آلودگی رنگ را افزایش دهند.
معیارهای انتخاب سیکلون مناسب
انتخاب سیکلون فقط با نگاهکردن به اندازه بدنه یا قدرت فن انجام نمیشود. مدیر تولید باید سیستم را بر اساس کل خط بررسی کند. چند معیار مهم عبارتاند از:
- ظرفیت مکش متناسب با حجم کابین
- طراحی داخلی برای کاهش چسبندگی پودر
- امکان تخلیه سریع و آسان
- سازگاری با نوع پودر مصرفی
- هماهنگی با الک و مخزن بازیافت
- افت فشار منطقی برای کاهش مصرف انرژی
- دسترسی مناسب برای نظافت و سرویس
- کیفیت آببندی کانالها و اتصالات
در برخی کابینهای پیشرفته، طراحی کانالها و سیکلون با هدف کاهش افت فشار انجام میشود؛ زیرا افت فشار کمتر میتواند به مصرف انرژی پایینتر و پایداری بهتر مکش کمک کند. Nordson در معرفی برخی سیستمهای کابین پودری خود به استفاده از کانالهای کوتاه و فناوری سیکلون دوقلو برای کاهش افت فشار اشاره کرده است.

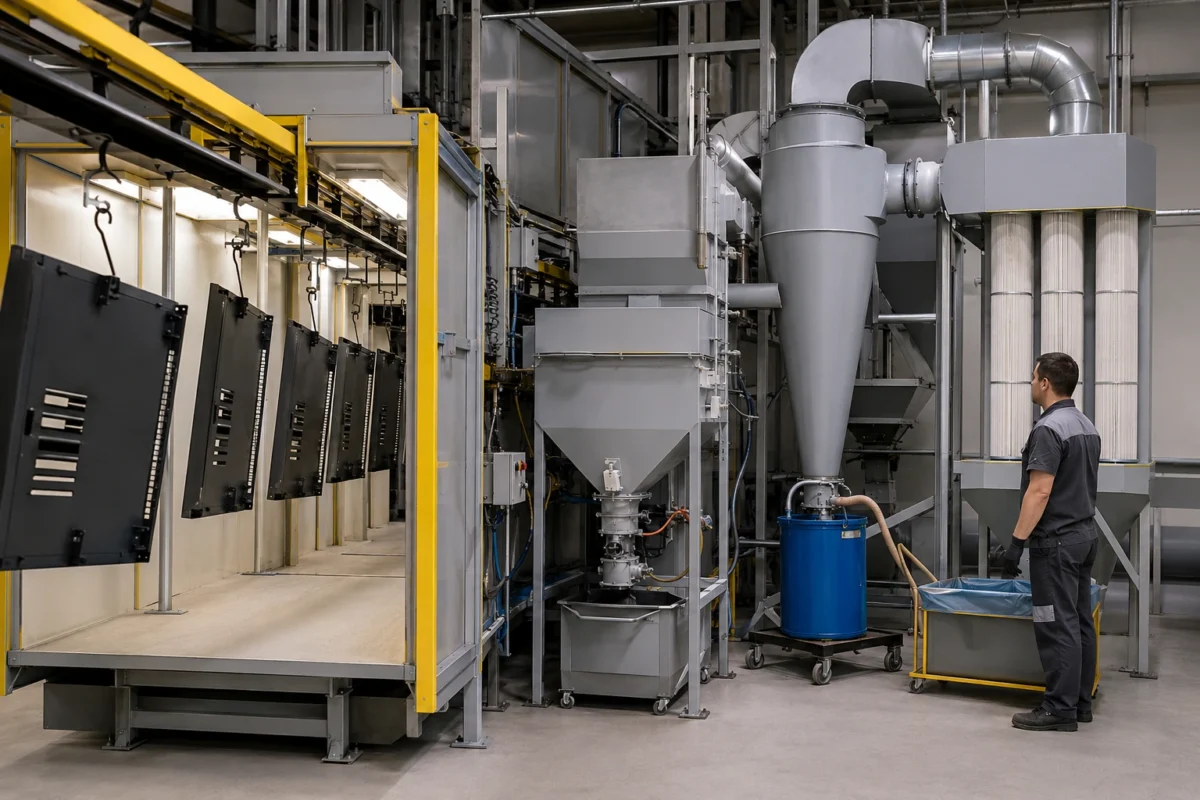

خطاهایی که راندمان سیکلون را پایین میآورند
حتی بهترین سیکلون هم اگر در خط نامناسب نصب شود یا سرویس نشود، راندمان مطلوبی نخواهد داشت. یکی از خطاهای رایج، انتخاب فن بدون محاسبه دقیق دبی و افت فشار است. مکش کم باعث پخششدن پودر در کابین میشود و مکش بیش از حد میتواند الگوی پاشش را بههم بزند.
خطای دیگر، بیتوجهی به رطوبت و آلودگی پودر برگشتی است. پودر بازیافتی باید از نظر دانهبندی، آلودگی، رطوبت و ترکیب با پودر تازه کنترل شود. برگشت پودر آلوده به چرخه، کیفیت سطح را خراب میکند و ممکن است باعث دانهدانهشدن، پوستپرتقالیشدن یا تغییر فام رنگ شود.
نظافت دیرهنگام سیکلون نیز مشکلساز است. در خطوط چندرنگ، باقیماندن ذرات رنگ قبلی در سیکلون، کانال یا الک میتواند کل بچ تولید بعدی را دچار آلودگی کند. به همین دلیل، زمان واقعی تمیزکاری باید در محاسبه بهرهوری خط لحاظ شود، نه فقط سرعت اسمی دستگاه.
رابطه سیکلون با کیفیت نهایی پوشش
گاهی تصور میشود سیکلون فقط روی هزینه پودر اثر دارد، اما ارتباط آن با کیفیت پوشش هم مستقیم است. مکش ناپایدار در کابین میتواند مسیر حرکت ذرات را تغییر دهد، باعث تجمع پودر در بعضی نقاط شود و یکنواختی پاشش را کاهش دهد. از طرف دیگر، بازیافت غیراصولی پودر ممکن است ترکیب پودر تازه و برگشتی را بههم بزند.
در یک خط حرفهای، نسبت پودر تازه به پودر بازیافتی کنترل میشود. الک مناسب، فیلتر سالم، هوای خشک و تنظیم درست گان، همگی کنار سیکلون معنا پیدا میکنند. نتیجه این هماهنگی، پوششی یکنواختتر، مصرف رنگ کمتر و کابینی تمیزتر است.
سیکلون برای چه کسبوکارهایی بازگشت سرمایه دارد؟
هرجا مصرف پودر بالا باشد، سیکلون میتواند نقش جدی در بازگشت سرمایه داشته باشد. کارخانهای که روزانه چندین کیلوگرم پودر مصرف میکند، با کاهش هدررفت رنگ در مدت کوتاهی اثر اقتصادی سیستم بازیافت را میبیند. البته عدد دقیق بازگشت سرمایه به قیمت پودر، تیراژ تولید، راندمان پاشش، ساعات کاری و میزان تعویض رنگ بستگی دارد.
در خطوط کوچک با تنوع رنگ بالا و مصرف پایین، گاهی کابینهای کارتريجی سادهتر انتخاب اقتصادیتری هستند. اما در خطوط متوسط و بزرگ، بهویژه جایی که رنگهای محدود با حجم بالا مصرف میشوند، سیکلون یکی از جدیترین تجهیزات برای کنترل هزینه و افزایش بهرهوری است. برخی تولیدکنندگان کابینهای پودری، راندمان بازیافت بالا را یکی از ویژگیهای اصلی سیستمهای سیکلونی معرفی میکنند؛ برای نمونه Nordson در برخی محصولات خود به بازیافت بیش از ۹۵ درصد با سیستمهای سیکلون دوقلو اشاره دارد.
چند نکته عملی برای خرید و بهرهبرداری بهتر
پیش از خرید سیکلون، بهتر است فقط به قیمت اولیه توجه نشود. کیفیت طراحی، خدمات پس از فروش، دسترسی به قطعات مصرفی، تجربه سازنده در خطوط مشابه و امکان تنظیم سیستم در محل، اهمیت زیادی دارد. سیکلون ارزان اما بدطراحیشده ممکن است در ظاهر هزینه خرید را پایین بیاورد، اما در مصرف پودر، زمان نظافت و توقف خط، هزینه بیشتری ایجاد کند.
در زمان بهرهبرداری هم ثبت دادهها کمک زیادی میکند. مقدار پودر مصرفی، میزان پودر برگشتی، دفعات تعویض فیلتر، زمان تمیزکاری، افت فشار سیستم و کیفیت سطح قطعات باید بهصورت دورهای بررسی شود. این دادهها نشان میدهند که سیستم واقعاً در حال کاهش هدررفت رنگ است یا فقط در ظاهر بهعنوان تجهیزات بازیافت نصب شده است.
انتخابی که روی کل خط اثر میگذارد
سیکلون رنگ الکترواستاتیک فقط یک قطعه فلزی مخروطیشکل در کنار کابین نیست؛ قلب بخش بازیافت در خط رنگ پودری است. این تجهیز، پودر ارزشمند را از جریان هوا جدا میکند، فشار روی فیلترها را کاهش میدهد، محیط کابین را پایدارتر نگه میدارد و هزینه مصرف رنگ را پایین میآورد. زمانی که سیکلون با کابین رنگ پودری، سیستم مکش، فیلتر نهایی، الک و گانها هماهنگ انتخاب شود، نتیجه آن خطی تمیزتر، اقتصادیتر و قابلکنترلتر خواهد بود. در تولید صنعتی، همین تفاوتهای فنی کوچک هستند که در پایان ماه، عدد مصرف مواد، کیفیت محصول و سود تولید را تغییر میدهند.
