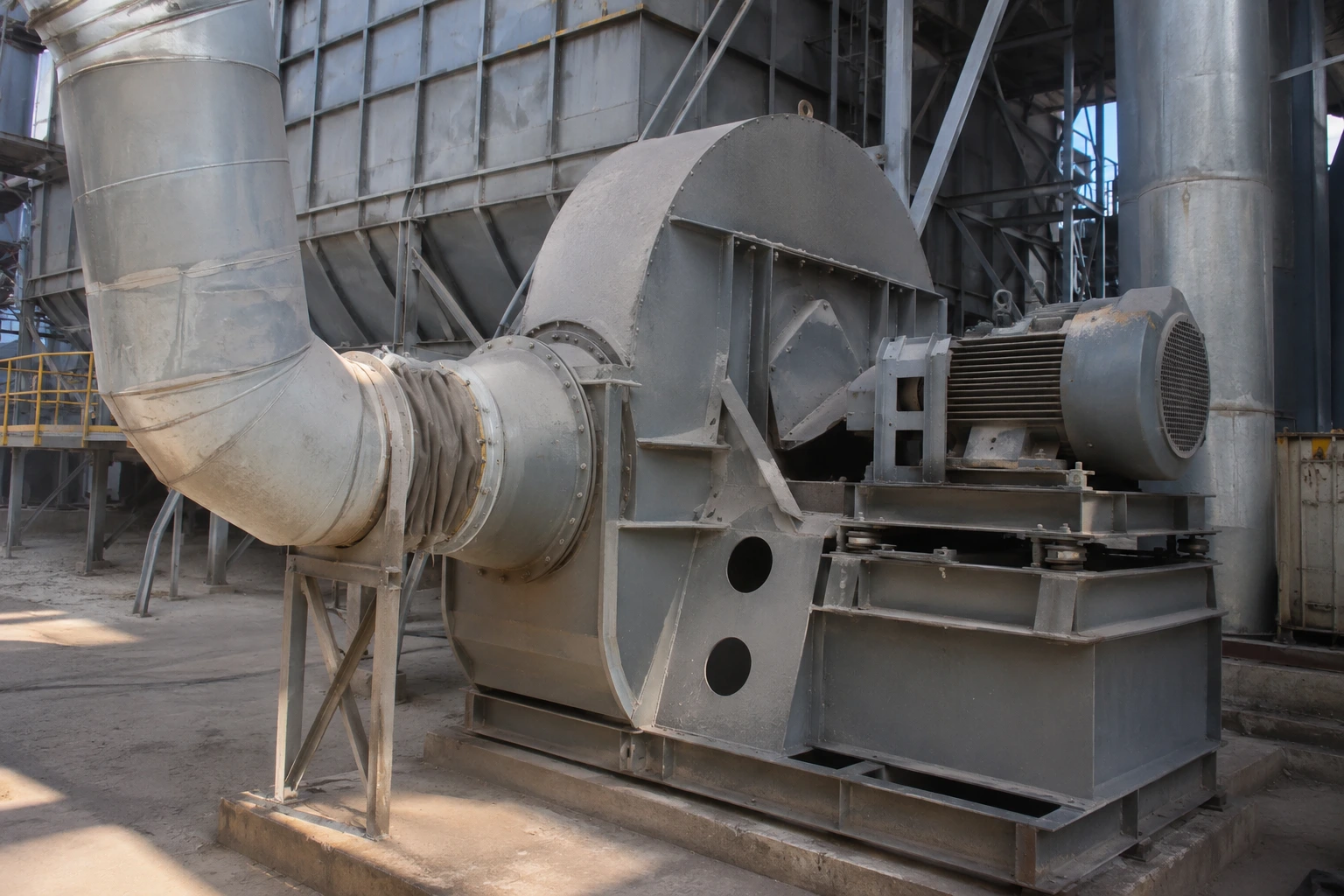

فن برای کارخانه سیمان فقط یک تجهیز تهویه ساده نیست؛ بخشی از قلب عملیاتی خط تولید است. از مکش غبار در سنگشکن و آسیاب گرفته تا کنترل هوای کوره، خنککاری کلینکر، کارکرد بگ فیلتر و کاهش آلودگی هوا در کارخانه با فن، انتخاب نادرست آن میتواند مصرف انرژی را بالا ببرد، راندمان غبارگیر را کم کند و حتی باعث توقف تولید شود. در کارخانه سیمان، معمولاً فن سانتریفیوژ صنعتی سنگین با پروانه مقاوم به سایش، بدنه تقویتشده و طراحی متناسب با دما، دبی، فشار و غبار، انتخاب اصلی برای بیشتر نقاط حساس خط است.
| موضوع کلیدی | توضیح کاربردی |
|---|---|
| بهترین گزینه عمومی | فن سانتریفیوژ صنعتی سنگین |
| مهمترین کاربردها | کوره، آسیاب، بگ فیلتر، غبارگیر، تهویه سالنها |
| چالش اصلی | گرد و غبار ساینده، دمای بالا، کارکرد پیوسته |
| معیار انتخاب | دبی، فشار استاتیک، دمای گاز، میزان غبار، نوع پروانه |
| مناسب برای خریداران | انتخاب بر اساس نقطه نصب، نه صرفاً ظرفیت اسمی |
| نتیجه نهایی | کاهش توقف خط، کنترل گرد و غبار سیمان، بهبود کیفیت هوا |
چرا انتخاب فن در کارخانه سیمان تا این حد حساس است؟
خط تولید سیمان ترکیبی از مواد ساینده، جریان هوای داغ، ذرات معلق، گازهای فرایندی و تجهیزات پیوستهکار است. در چنین محیطی، فن باید هم جریان هوا را پایدار نگه دارد و هم در برابر غبار سنگآهک، کلینکر، سیمان و مواد خام مقاومت کند. به همین دلیل، استفاده از فنهای سبک یا مدلهایی که برای کاربری عمومی طراحی شدهاند، در بیشتر نقاط خط سیمان نتیجه قابل قبولی ندارد.
در گزارش AP-42 آژانس حفاظت محیط زیست آمریکا درباره تولید سیمان پرتلند، منابع انتشار ذرات در کارخانههای سیمان شامل جابهجایی مواد، آسیاب مواد خام و آسیاب نهایی معرفی شدهاند؛ همان بخشهایی که بدون مکش و فیلتراسیون درست، بهسرعت به کانون آلودگی تبدیل میشوند. همانطور که در گزارش EPA اشاره شده است:
“انتشار این فرایندها معمولاً با سیستم تهویه جمعآوری و در فیلترهای پارچهای گرفته میشود.”
این جمله دقیقاً نشان میدهد که فن مکنده صنعتی و بگ فیلتر مخصوص صنایع سیمان، دو تجهیز جدا از هم نیستند؛ یک سیستم واحد هستند. اگر فن بهدرستی انتخاب نشود، حتی بهترین فیلترهای پارچهای هم افت راندمان خواهند داشت.

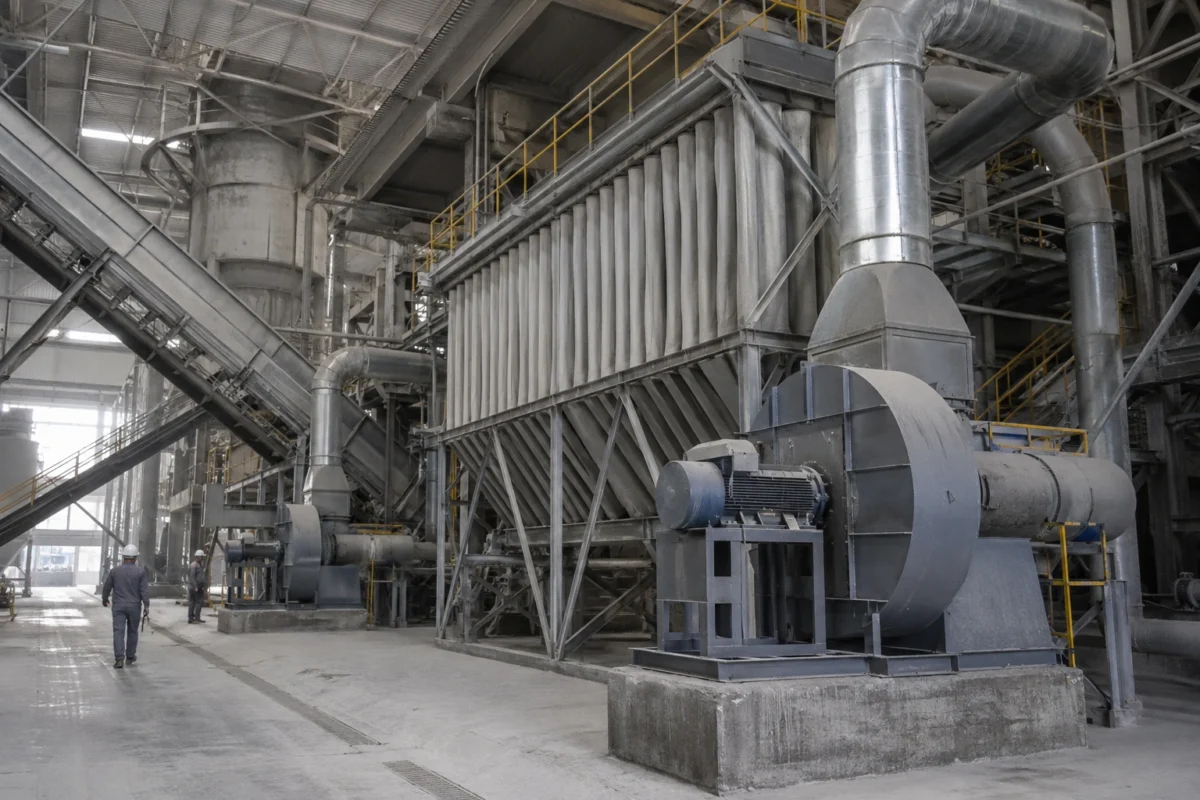

مهمترین انواع فن برای کارخانه سیمان
در کارخانه سیمان، یک نوع فن برای همه نقاط خط کافی نیست. هر بخش، شرایط فشار، دما، غبار و خوردگی خاص خود را دارد. با این حال، بیشترین سهم در تجهیزات تهویه صنعتی سیمان به فنهای سانتریفیوژ اختصاص دارد؛ زیرا توانایی ایجاد فشار بالا، تحمل غبار و کارکرد مداوم را دارند.
فن سانتریفیوژ صنعتی
فن سانتریفیوژ صنعتی رایجترین گزینه برای کارخانه سیمان است. این فن با ایجاد جریان شعاعی، فشار بالاتری نسبت به بسیاری از فنهای محوری تولید میکند و برای مسیرهای کانالکشی، غبارگیر کارخانه سیمان، بگ فیلتر، آسیاب و کوره مناسب است.
در خطوط سیمان، معمولاً از پروانههای بکوارد، رادیال یا ایرفویل صنعتی استفاده میشود. پروانه رادیال برای هوای غبارآلود و ساینده انتخاب مقاومتری است، در حالی که پروانه بکوارد در شرایطی که راندمان انرژی اهمیت بیشتری دارد، گزینه مناسبی به شمار میآید. انتخاب میان این دو، باید بر اساس مقدار ذرات، فشار مورد نیاز، دمای سیال و ساعات کارکرد انجام شود.
فن مکنده صنعتی برای غبارگیر
فن مکنده صنعتی در سیستمهای غبارگیر، وظیفه ایجاد مکش پایدار در هودها، کانالها و محفظه فیلتر را بر عهده دارد. در بخشهایی مانند انتقال مواد، سرند، سیلو، بارگیرخانه، آسیاب و بستهبندی، اگر سرعت مکش کمتر از مقدار طراحی باشد، گرد و غبار از نقاط نشتی خارج میشود و کنترل کیفیت هوای محیطهای صنعتی دشوار خواهد شد.
در این کاربری، مهمترین موضوع فقط دبی هوا نیست. افت فشار کانالها، مقاومت بگ فیلتر، وضعیت کیسهها، تعداد زانوها، مسیر داکت و نشتی سیستم هم باید محاسبه شود. فن غبارگیر کارخانه سیمان باید بهگونهای انتخاب شود که پس از کثیف شدن تدریجی فیلترها نیز همچنان مکش کافی داشته باشد.
اگزاست فن صنعتی
اگزاست فن مناسب برای کارخانه در بخشهایی استفاده میشود که هدف اصلی، تخلیه هوای آلوده، داغ یا غبارآلود از محیط است. سالنهای تولید، اتاق تجهیزات، نواحی بارگیری، انبار مواد و فضاهای بستهای که هوای راکد دارند، به اگزاست فن نیاز پیدا میکنند.
در بازار ایران، عبارت فروش اگزاست فن در تهران معمولاً برای پروژههای صنعتی، کارگاهی و کارخانهای جستوجو میشود؛ اما برای کارخانه سیمان، خرید صرفاً بر اساس موقعیت فروشنده یا قیمت اولیه کافی نیست. اگزاست فن باید با دمای محیط، رطوبت، غبار، فشار کانال و ساعات کارکرد کارخانه هماهنگ باشد.
فن کوره سیمان؛ نقطهای که خطا در آن گران تمام میشود
فن کوره سیمان یکی از حساسترین فنهای خط تولید است. این فن در کنترل جریان گازهای داغ، تأمین مکش مورد نیاز، پایداری احتراق و انتقال گاز به سمت سیستمهای تصفیه نقش دارد. کوچکترین ناپایداری در عملکرد این فن میتواند روی کیفیت کلینکر، مصرف سوخت، دمای فرایند و وضعیت آلایندگی اثر بگذارد.
در بخش کوره، معمولاً با دمای بالا، گازهای خورنده، ذرات معلق و شرایط عملیاتی سخت روبهرو هستیم. به همین دلیل، بدنه فن باید تقویتشده باشد، پروانه بالانس دقیق داشته باشد و متریال آن با دمای کاری و ماهیت گاز هماهنگ شود. در برخی موارد، استفاده از پوشش ضدسایش یا طراحی ویژه تیغهها ضروری است.
گزارش EPA درباره تولید سیمان نشان میدهد که کورهها و خنککنهای کلینکر از منابع مهم انتشار ذرات محسوب میشوند و برای آنها محدودیتهای مشخص انتشار ذرات در نظر گرفته شده است. این مسئله اهمیت طراحی درست فن، داکت، غبارگیر و سیستم پایش را در بخش کوره بیشتر میکند.
فن آسیاب سیمان و آسیاب مواد خام
فن آسیاب سیمان و فن آسیاب مواد خام، معمولاً با ذرات ریز و ساینده درگیر هستند. این فنها باید بتوانند جریان هوا را برای انتقال، جداسازی و تهویه فرایند آسیاب حفظ کنند. اگر فن ظرفیت کافی نداشته باشد، آسیاب با افت راندمان، افزایش دما، برگشت مواد یا افزایش غبار محیطی روبهرو میشود.
در آسیاب، کیفیت طراحی پروانه اهمیت زیادی دارد. پروانهای که برای هوای تمیز طراحی شده، در برابر ذرات سیمان و مواد خام دچار خوردگی و سایش زودرس میشود. همچنین بالانس نبودن فن، لرزش را به یاتاقانها و فونداسیون منتقل میکند و هزینه نگهداری را بالا میبرد.
برای این بخش، معمولاً فن سانتریفیوژ صنعتی با پروانه مقاوم به سایش، شفت سنگین، یاتاقان صنعتی و امکان نصب لرزهگیر انتخاب میشود. استفاده از اینورتر هم میتواند به کنترل دبی، کاهش مصرف انرژی و راهاندازی نرم کمک کند.
نقش فن در غبارگیر کارخانه سیمان و بگ فیلتر
غبارگیر کارخانه سیمان بدون فن مناسب، عملاً کارایی واقعی خود را نشان نمیدهد. بگ فیلتر مخصوص صنایع سیمان برای جداسازی ذرات ریز از جریان هوا طراحی میشود، اما نیروی محرک عبور هوا از فیلتر، توسط فن تأمین میشود. اگر فشار فن کمتر از نیاز سیستم باشد، غبار در هودها باقی میماند. اگر فشار بیش از حد باشد، مصرف انرژی بالا میرود و کیسههای فیلتر زودتر فرسوده میشوند.
کمیسیون اروپا در سند BAT مربوط به صنایع سیمان، آهک و اکسید منیزیم، فیلترهای پارچهای و الکتروفیلترها را از روشهای اصلی کنترل گرد و غبار معرفی میکند و برای فیلترهای پارچهای در بسیاری از کاربردهای سیمان، دستیابی به سطوح پایین انتشار را گزارش کرده است. طبق این سند، فیلترهای پارچهای برای کورهها، خنککن کلینکر و آسیابهای مواد خام، سیمان و زغال قابل استفادهاند.
| محل نصب | نوع فن پیشنهادی | ویژگی ضروری |
|---|---|---|
| کوره سیمان | فن سانتریفیوژ دمای بالا | بدنه تقویتشده، متریال مقاوم، بالانس دقیق |
| آسیاب سیمان | فن سانتریفیوژ ضدسایش | پروانه مقاوم به ذرات، فشار مناسب |
| بگ فیلتر | فن مکنده صنعتی | مکش پایدار، تحمل افت فشار فیلتر |
| بارگیرخانه | اگزاست فن یا فن غبارگیر | کنترل گرد و غبار موضعی |
| سیلو و انتقال مواد | فن مکنده صنعتی | دبی کافی، اتصال به فیلتر |
| سالن تولید | اگزاست فن صنعتی | تهویه عمومی و تخلیه هوای آلوده |
کنترل گرد و غبار سیمان؛ مسئلهای فراتر از تمیزی محیط
کنترل گرد و غبار سیمان فقط برای تمیز ماندن سالن تولید نیست. ذرات معلق میتوانند دید اپراتور را کاهش دهند، روی تابلوهای برق و تجهیزات کنترلی بنشینند، عمر الکتروموتورها را کم کنند و سلامت کارکنان را تهدید کنند. در محیطهایی که خردایش، آسیابکاری و جابهجایی مواد معدنی انجام میشود، توجه به گرد و غبار قابل تنفس اهمیت بیشتری دارد. به گفته OSHA:
“سیلیس قابل تنفس هنگام خردکردن، آسیابکاری، برش و حفاری سنگ و بتن ایجاد میشود.”
هرچند ترکیب گرد و غبار در کارخانه سیمان به نوع مواد خام، افزودنیها و فرایند بستگی دارد، اصل مهندسی روشن است: منبع تولید غبار باید تا حد امکان محصور شود، هوا از نزدیکترین نقطه مکش جمعآوری شود و پس از عبور از فیلتر مناسب، بهصورت کنترلشده تخلیه گردد. این همان جایی است که تهویه صنعتی کارخانه سیمان از یک تجهیز جانبی به بخشی از مدیریت ایمنی و بهرهوری تبدیل میشود.

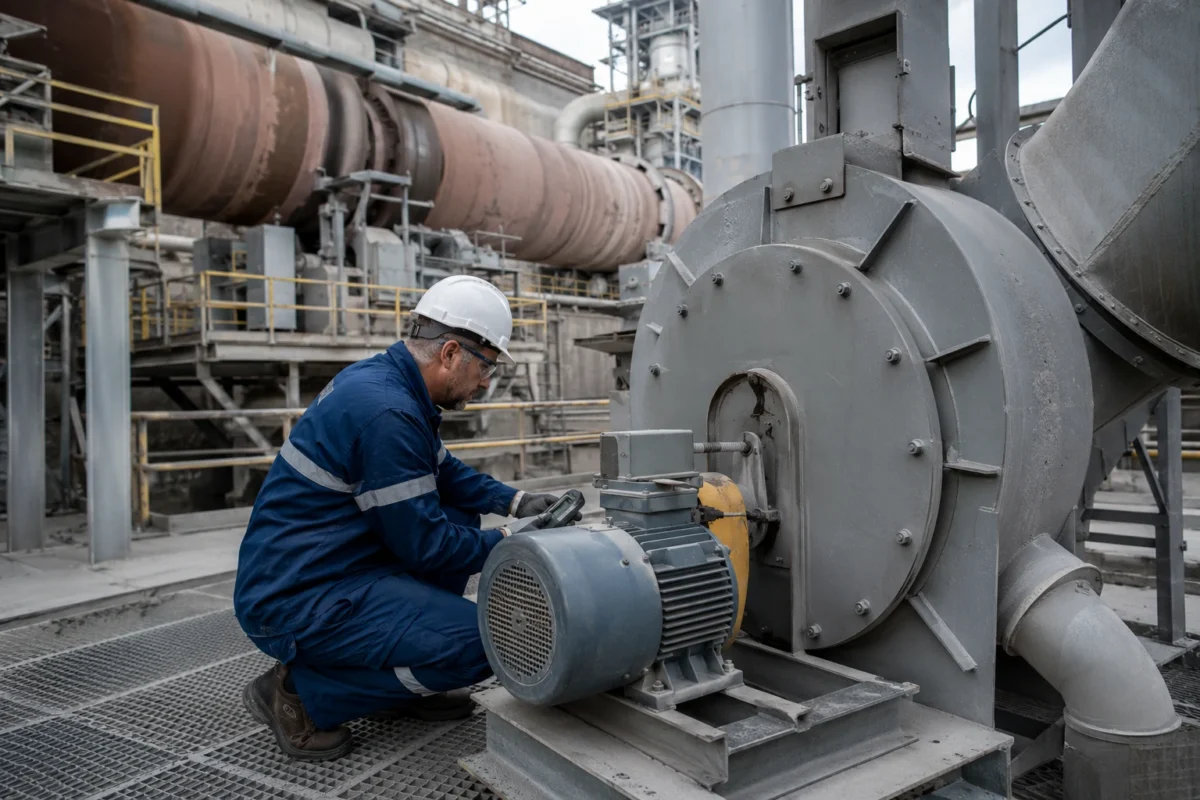

معیارهای فنی انتخاب فن برای کارخانه سیمان
انتخاب فن برای کارخانه سیمان باید با محاسبه آغاز شود، نه با حدس یا مقایسه ظاهری مدلها. چند معیار اصلی در این انتخاب تعیینکنندهاند:
دبی هوا باید بر اساس حجم هوای مورد نیاز هر بخش تعیین شود. دبی کمتر از نیاز، مکش ناکافی ایجاد میکند و دبی بیش از حد، مصرف انرژی و فرسایش را بالا میبرد.
فشار استاتیک باید افت کانال، زانوها، دمپرها، بگ فیلتر، سیکلون و تجهیزات جانبی را پوشش دهد. در بسیاری از پروژهها، خطای اصلی خریدار این است که فقط به ظرفیت هوادهی توجه میکند و افت فشار واقعی سیستم را نادیده میگیرد.
دمای جریان هوا یا گاز، روی انتخاب متریال، یاتاقان، آببندی، رنگ صنعتی و فاصله الکتروموتور از بدنه اثر دارد. فن کوره سیمان و فنهای مرتبط با گاز داغ، به طراحی مقاومتری نیاز دارند.
نوع ذرات نیز مهم است. ذرات سیمان و کلینکر خاصیت سایندگی دارند. برای چنین شرایطی، ضخامت ورق، نوع جوشکاری، شکل پروانه و پوشش ضدسایش باید جدی گرفته شود.
اشتباهات رایج در خرید فن صنعتی برای کارخانه سیمان
یکی از خطاهای رایج، انتخاب فن صرفاً بر اساس قطر دهانه یا توان الکتروموتور است. توان موتور بهتنهایی نشاندهنده مناسب بودن فن نیست. ممکن است فنی با موتور قوی، به دلیل طراحی نامناسب پروانه یا راندمان پایین، مصرف برق بالایی داشته باشد و همچنان مکش مطلوب ایجاد نکند.
اشتباه دیگر، بیتوجهی به غبار ورودی است. اگر فن در مسیر هوای غبارآلود نصب شود، باید برای تماس مستقیم با ذرات طراحی شده باشد. در غیر این صورت، سایش لبههای پروانه، افزایش لرزش و افت راندمان خیلی زود خود را نشان میدهد.
همچنین در پروژههای توسعه خط یا نوسازی، گاهی فن جدید بدون بازبینی داکت قدیمی انتخاب میشود. داکت فرسوده، نشتیدار یا دارای زانوهای غیراصولی، عملکرد بهترین فن را هم محدود میکند. در چنین شرایطی، اصلاح مسیر هوا بهاندازه خرید فن اهمیت دارد.
فن مناسب چه اثری بر مصرف انرژی دارد؟
فنها در کارخانه سیمان ساعتهای طولانی و اغلب بهصورت پیوسته کار میکنند. بنابراین، حتی چند درصد اختلاف راندمان میتواند در هزینه برق سالانه رقم قابل توجهی ایجاد کند. انتخاب فن با راندمان بالاتر، بالانس دقیق، پروانه مناسب و امکان کنترل دور، به کاهش مصرف انرژی کمک میکند.
استفاده از اینورتر در نقاطی که تغییر دبی مجاز است، باعث میشود فن همیشه با حداکثر توان کار نکند. این موضوع بهویژه در تهویه عمومی، غبارگیرهای موضعی و برخی اگزاست فنها مفید است. البته در بخشهایی مانند کوره یا آسیاب، کنترل دور باید با منطق فرایند و ایمنی خط هماهنگ شود.
نگهداری فنهای کارخانه سیمان
فن صنعتی در کارخانه سیمان باید برنامه نگهداری مشخص داشته باشد. بازرسی دورهای پروانه، کنترل لرزش، پایش دمای یاتاقان، بررسی وضعیت تسمه یا کوپلینگ، کنترل نشتی داکت و تمیزکاری محفظه از اقدامات ضروری هستند.
در فنهای غبارگیر، افزایش تدریجی افت فشار بگ فیلتر میتواند بار فن را تغییر دهد. اگر این موضوع بررسی نشود، اپراتور فقط کاهش مکش را میبیند، در حالی که ریشه مشکل ممکن است گرفتگی فیلتر، نشتی کانال، خرابی دمپر یا فرسایش پروانه باشد.
برای کارخانههایی که توقف تولید هزینهبر است، نگهداری پیشگیرانه اهمیت بیشتری از تعمیر اضطراری دارد. فنهای کلیدی مانند فن کوره سیمان، فن آسیاب سیمان و فن مکنده بگ فیلتر باید در فهرست تجهیزات بحرانی کارخانه قرار بگیرند.
انتخاب نهایی؛ فن باید برای نقطه نصب طراحی شود
فن برای کارخانه سیمان زمانی درست انتخاب شده که با نقطه نصب، شرایط فرایندی و هدف تهویه هماهنگ باشد و برای کوره، مقاومت حرارتی و پایداری مکش مهم است. برای آسیاب، تحمل سایش و فشار کافی اهمیت دارد و برای بگ فیلتر، هماهنگی دقیق فن با افت فشار فیلتر تعیینکننده است. در سالنها و نواحی بارگیری، کنترل گرد و غبار و تخلیه هوای آلوده اولویت دارد.
در یک نگاه فنی، بهترین انتخاب عمومی برای بیشتر نقاط حساس، فن سانتریفیوژ صنعتی سنگین است؛ اما مدل، پروانه، متریال، ظرفیت و فشار باید اختصاصی محاسبه شود. کارخانه سیمان محیطی نیست که در آن بتوان با فن سبک، طراحی عمومی یا انتخاب تقریبی به نتیجه پایدار رسید.
هوای تمیزتر، خط پایدارتر
فن مناسب در کارخانه سیمان فقط هوا را جابهجا نمیکند؛ از کیفیت تولید، سلامت کارکنان، عملکرد غبارگیر، مصرف انرژی و پایداری خط محافظت میکند. وقتی فن کوره، فن آسیاب، فن مکنده صنعتی، بگ فیلتر و اگزاست فنها بهعنوان یک سیستم یکپارچه دیده شوند، کنترل گرد و غبار سیمان سادهتر، آلودگی محیط کمتر و هزینه توقف خط قابل مدیریتتر خواهد بود. انتخاب درست فن، در نهایت یعنی کارخانهای که بهتر نفس میکشد و منظمتر تولید میکند.
