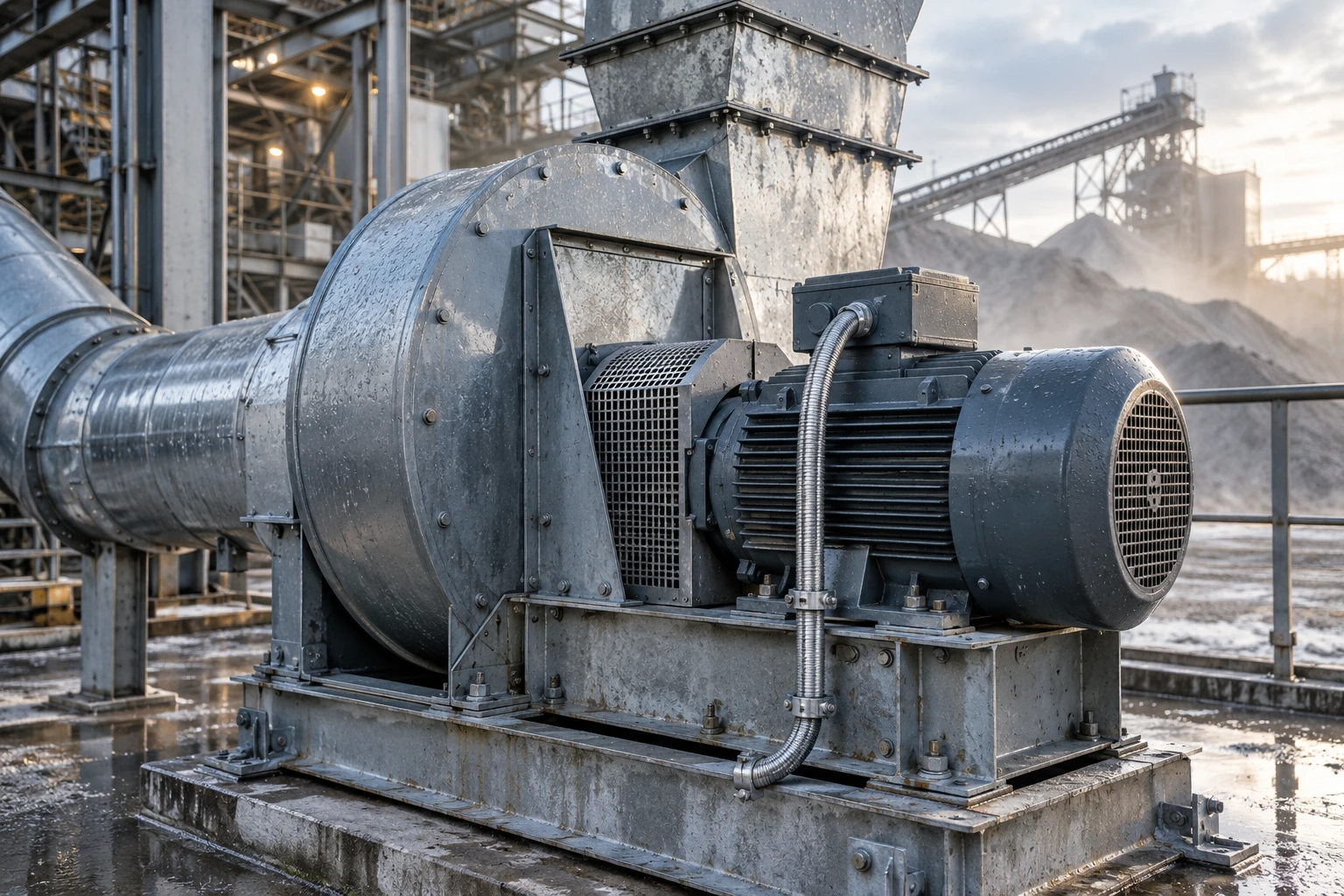

IP موتور فن صنعتی مشخص میکند پوسته الکتروموتور تا چه حد در برابر ورود اجسام جامد، گردوغبار و آب حفاظت ایجاد میکند؛ اما برای انتخاب موتور در محیط صنعتی نباید فقط به بزرگتر بودن عدد IP نگاه کرد. برای مثال IP55 در برابر گردوغبار بهصورت محدود و در برابر جت آب حفاظت دارد، درحالیکه IP65 از نظر گردوغبار کاملاً بستهتر است اما سطح حفاظت آن در برابر آب همچنان «رقم 5» است. بنابراین انتخاب بین IP55، IP65 یا درجات بالاتر باید بر اساس نوع آلودگی، شستوشوی محیط، نصب در فضای باز، احتمال میعان و شرایط واقعی بهرهبرداری انجام شود.
| شرایط محیط نصب | کلاس قابل بررسی | نکته اصلی |
|---|---|---|
| سالن صنعتی نسبتاً تمیز و بدون پاشش جدی آب | IP54 یا مطابق دیتاشیت سازنده | شرایط واقعی محیط تعیینکننده است |
| گردوغبار معمول صنعتی + احتمال پاشش آب | IP55 | Dust-protected، نه کاملاً Dust-tight |
| گردوغبار زیاد و نیاز به جلوگیری کاملتر از ورود آن | IP65 | رقم 6 یعنی Dust-tight |
| شستوشو با جت آب قویتر | IP66 یا گزینه متناسب با روش شستوشو | IP65 از نظر آب بالاتر از IP55 نیست |
| نصب در فضای باز | IP مناسب + تمهیدات نصب | باران، آفتاب و میعان جداگانه بررسی شوند |
| گردوغبار یا گاز قابل انفجار | IP بهتنهایی کافی نیست | استانداردهای حفاظت انفجاری نیز لازماند |
کد IP روی الکتروموتور دقیقاً چه چیزی میگوید؟
استاندارد IEC 60034-5 برای ماشینهای الکتریکی دوار، درجات حفاظت ایجادشده توسط طراحی پوسته موتور را طبقهبندی میکند. این حفاظت شامل جلوگیری از تماس افراد با قسمتهای خطرناک، ورود اجسام جامد و گردوغبار و آثار مضر ورود آب است. نسخه جاری این استاندارد IEC 60034-5:2020 است که اصلاحیه آن نیز در سال 2024 منتشر شده است. در یک کد مانند IP55 موتور صنعتی، دو رقم باید جداگانه خوانده شوند:
- رقم اول درجه حفاظت در برابر اجسام جامد و گردوغبار را نشان میدهد.
- رقم دوم میزان حفاظت در برابر ورود آب را مشخص میکند.
بنابراین IP65 را نباید صرفاً «نسخه قویتر IP55» معنا کرد. تفاوت این دو کد در رقم اول است؛ هر دو رقم دوم 5 دارند و از این نظر سطح حفاظت تعریفشده آنها در برابر جت آب یکسان است. جدول فنی Siemens نیز برای IP55 حفاظت در برابر گردوغبار و جت آب و برای IP65 حفاظت کاملتر در برابر ورود گردوغبار همراه با همان سطح جت آب را نشان میدهد.

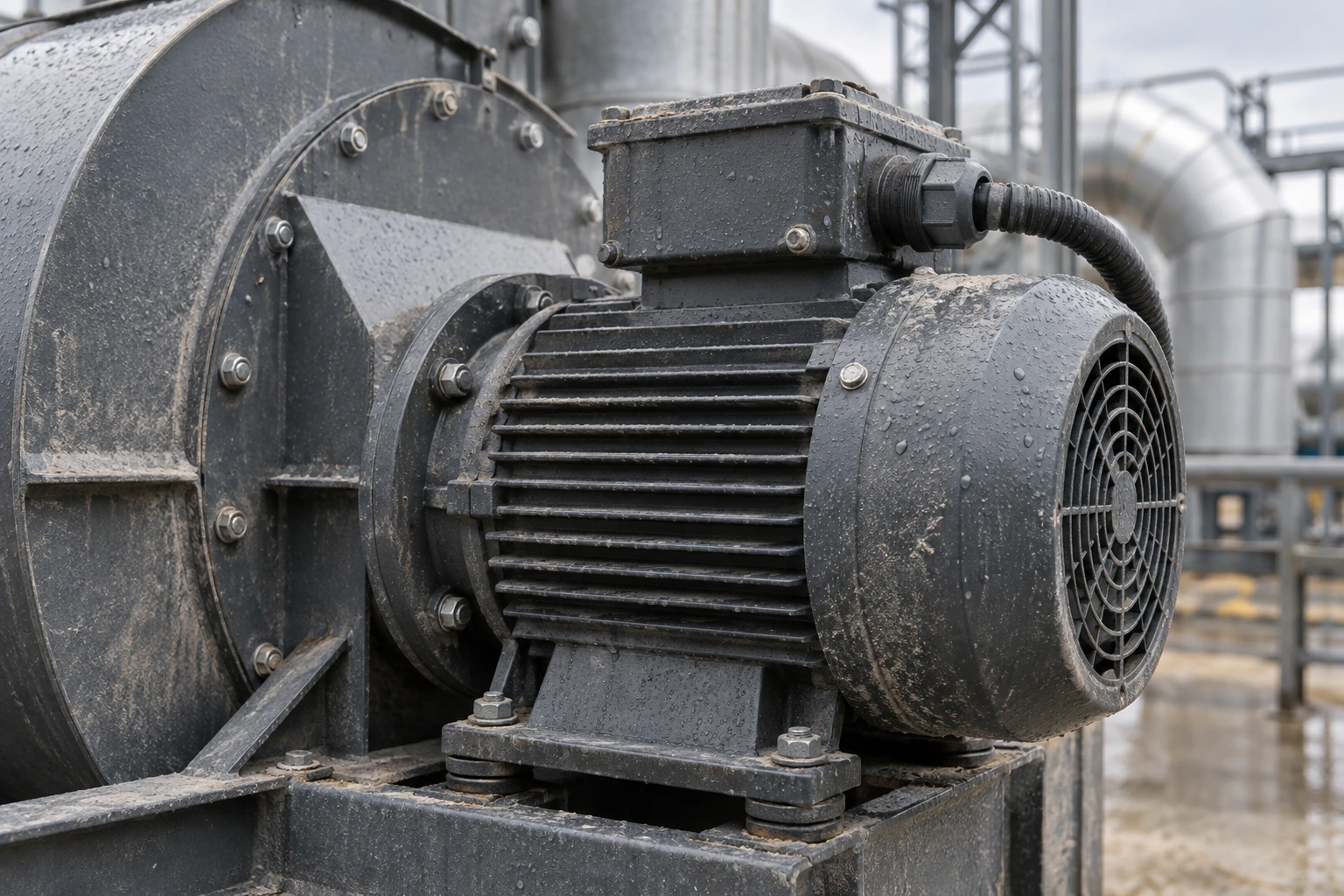

IP55 موتور صنعتی یعنی چه؟
در درجه حفاظت الکتروموتور IP55، رقم اول 5 به معنی Dust-protected است. یعنی ورود گردوغبار کاملاً صفر نیست، اما مقدار گردوغباری که ممکن است وارد شود نباید در حدی باشد که عملکرد صحیح ماشین را مختل کند. ABB نیز در توضیح موتورهای IP55 خود مشخص میکند که مقداری گردوغبار ممکن است وارد موتور شود، ولی نه در اندازهای که عملکرد دستگاه را مختل کند. رقم دوم 5 نیز حفاظت در برابر جتهای آب از جهتهای مختلف را نشان میدهد.
به همین دلیل IP55 در بسیاری از موتورهای صنعتی متداول است و میتواند برای محیطهای دارای گردوغبار و رطوبت معمول مناسب باشد؛ البته به شرط آنکه شرایط نصب با الزامات همان سازنده مطابقت داشته باشد. اگر برای یک الکتروموتور صنعتی عبارت IP55 روی پلاک درج شده باشد، نباید آن را «کاملاً ضد گردوغبار» یا «ضدآب» ترجمه کرد. تعریف استاندارد دقیقتر از این اصطلاحات عمومی است.
تفاوت IP55 و IP65 موتور صنعتی کجاست؟
تفاوت مهم دقیقاً در حفاظت در برابر گردوغبار است:
| ویژگی | IP55 | IP65 |
|---|---|---|
| رقم حفاظت جامدات | 5 | 6 |
| وضعیت گردوغبار | ورود محدود گردوغبار مجاز است، مشروط بر آسیب نزدن به عملکرد | Dust-tight یا جلوگیری از ورود گردوغبار طبق آزمون مربوط |
| رقم حفاظت آب | 5 | 5 |
| حفاظت در برابر آب | جت آب | جت آب |
| مزیت اصلی IP65 نسبت به IP55 | حفاظت بالاتر در برابر گردوغبار | — |
این جدول یک سوءبرداشت رایج را برطرف میکند: IP65 موتور صنعتی الزاماً از نظر آب مقاومتر از IP55 نیست. هر دو دارای رقم دوم 5 هستند. مزیت IP65 در این مقایسه، رقم اول 6 و حفاظت بیشتر در برابر نفوذ گردوغبار است.
اگر مسئله اصلی کارخانه شستوشوی شدید با جریان آب باشد، بهجای انتخاب خودکار IP65 باید سطح حفاظت آب بررسی شود. برای مثال IP66 رقم دوم 6 دارد و برای جتهای قویتر آب تعریف شده است. ABB نیز IP66 را Dust-tight و مقاوم در برابر جتهای قدرتمند آب توصیف میکند.
برای محیط پرگردوغبار IP55 کافی است یا IP65؟
باید بگوئیم که انتخاب IP موتور فن صنعتی جنس و مقدار گردوغبار بستگی دارد. در یک سالن صنعتی با گردوغبار معمول و کنترلشده، IP55 ممکن است انتخاب کاملاً قابل قبولی باشد. اما در محیطی که ذرات ریز به مقدار زیاد در هوا معلقاند و ورود آنها به داخل موتور باید به حداقل برسد، موتور فن ضد گردوغبار با IP65 یا حفاظت مناسبتر میتواند منطقی باشد.
در انتخاب فقط مقدار گردوغبار را نبینید. ماهیت آن هم اهمیت دارد. گرد آرد، الیاف، سیمان، پودر فلز و مواد خورنده شرایط یکسانی ایجاد نمیکنند. مهمتر اینکه IP65 به معنی مناسب بودن خودکار موتور برای گردوغبار قابل انفجار نیست. استاندارد IEC 60034-5 صریحاً اعلام میکند که نوع حفاظت موردنیاز برای کار در محیطهای بالقوه انفجاری در مجموعه استانداردهای IEC 60079 تعریف میشود. بنابراین در مناطق Hazardous، انتخاب موتور باید علاوه بر IP بر اساس طبقهبندی ناحیه و حفاظت Ex مناسب انجام شود.
موتور فن ضد رطوبت؛ چرا IP بهتنهایی کافی نیست؟
عبارت موتور فن ضد رطوبت میتواند گمراهکننده باشد. IP بیشتر درباره ورود آب از خارج صحبت میکند، درحالیکه یکی از مشکلات جدی الکتروموتور در محیط مرطوب ممکن است از داخل موتور آغاز شود: میعان. وقتی موتور خاموش و سرد میشود، تغییر دما میتواند باعث تشکیل رطوبت در داخل آن شود؛ مخصوصاً در محیطهای گرم و مرطوب یا تجهیزاتی که بهصورت متناوب کار میکنند. همانطور که در استاندارد IEC 60034-5:2020 اشاره شده است:
«این استاندارد شرایطی مانند رطوبت ناشی از میعان و گردوغبار یا بخارات خورنده را پوشش نمیدهد.»
پس حتی IP65 نیز بهتنهایی تضمین نمیکند که مسئله Condensation حل شده باشد. در محیطهای مستعد میعان ممکن است تجهیزاتی مانند هیتر ضدتراکم، سوراخ یا سیستم تخلیه مناسب، پوشش سیمپیچ متناسب و برنامه صحیح بهرهبرداری لازم باشند؛ جزئیات باید از دیتاشیت و دستورالعمل سازنده موتور گرفته شود.
IP موتور فن صنعتی برای محیط باز
برای انتخاب الکتروموتور فضای باز، دیدن IP55 روی پلاک و نصب مستقیم موتور زیر باران تصمیم کاملی نیست. راهنمای نصب WEG برای برخی موتورهای خود تأکید میکند که موتور نصبشده در فضای باز یا در موقعیت عمودی ممکن است به حفاظت اضافی در برابر آب، مانند Drip Cover، نیاز داشته باشد. این راهنما همچنین بر بستن ورودیهای استفادهنشده جعبه ترمینال و استفاده صحیح از کابلگلند و اتصالات برای حفظ درجه حفاظت تأکید میکند. در نتیجه برای فضای باز این موارد را در کنار استاندارد IP الکتروموتور بررسی کنید:
- بارش مستقیم و جهت آن؛
- تابش خورشید و دمای سطح موتور؛
- امکان تجمع آب روی موتور یا جعبه ترمینال؛
- وضعیت عمودی یا افقی شفت؛
- جنس کابلگلند و آببندی ورودی کابل؛
- خوردگی ناشی از نمک یا مواد شیمیایی؛
- میعان ناشی از اختلاف دمای شب و روز؛
- وجود سایبان یا Drip Cover مناسب.
در برخی پروژهها استفاده از تجهیزات جانبی فن و موتور و اصلاح شیوه نصب میتواند بهاندازه انتخاب عدد IP اهمیت داشته باشد.
یک کابلگلند نامناسب میتواند کل IP را بیاثر کند
درجه IP مربوط به مجموعهای است که طبق شرایط تعیینشده ساخته و نصب شده است. اگر درپوش جعبه ترمینال درست بسته نشود، واشر آسیب دیده باشد یا ورودی کابل با کابلگلند نامناسب آببندی شود، حفاظت واقعی تجهیز ممکن است با عدد روی پلاک فاصله پیدا کند.
راهنمای WEG صراحتاً میگوید برای حفظ درجه حفاظت درجشده روی پلاک، ورودیهای بلااستفاده جعبه ترمینال باید با درپوش مناسب بسته و ورودیهای مورد استفاده به کابلگلند یا اجزای صحیح مجهز شوند. این نکته در محیطهای شستوشوشونده بسیار مهم است؛ چون آب معمولاً از ضعیفترین بخش آببندی وارد میشود، نه الزاماً از بدنه اصلی موتور.

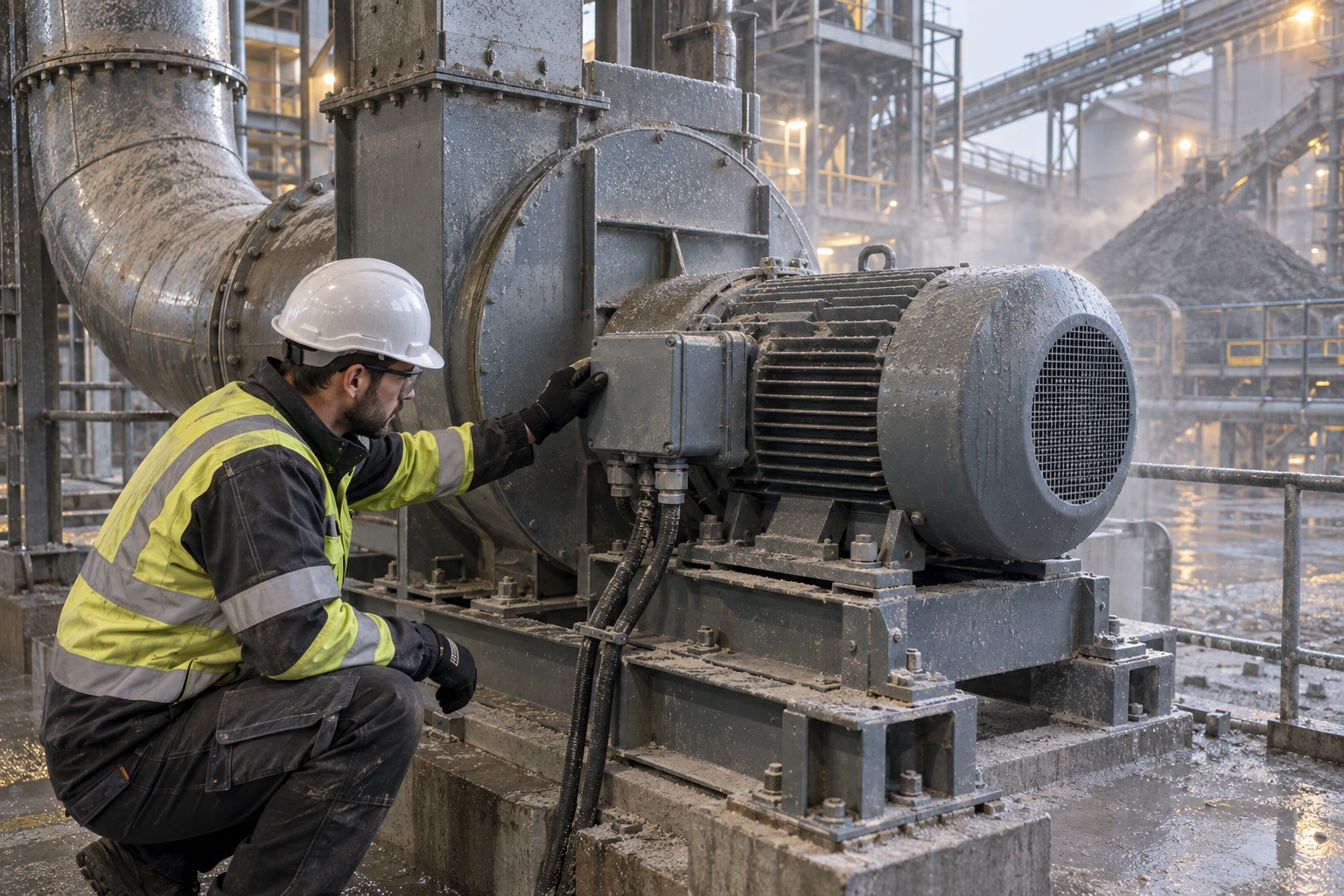

کلاس حفاظتی موتور فن را قبل از توان انتخاب کنیم یا بعد از آن؟
کلاس حفاظتی موتور فن جایگزین محاسبات مکانیکی و الکتریکی نیست. ابتدا باید موتور بتواند نقطه کار واقعی فن را پوشش دهد و سپس نوع پوسته و IP متناسب با محیط انتخاب شود. برای یک فن سانتریفیوژ، نقطه کار از تقاطع منحنی سیستم و منحنی عملکرد فن به دست میآید. در همان نقطه باید توان موردنیاز شفت فن بررسی شود. در سادهترین بیان:
توان هوایی = دبی × افزایش فشار
اما برای محاسبه توان الکتروموتور فن سانتریفیوژ باید راندمان فن، توان واقعی شفت در منحنی سازنده، راندمان انتقال در صورت وجود و حاشیه طراحی مناسب نیز در نظر گرفته شوند.
بنابراین ممکن است دو موتور هر دو IP55 باشند اما یکی از نظر توان، فریم یا شرایط حرارتی برای فن موردنظر مناسب نباشد. برعکس، انتخاب موتور IP65 با توان بیش از حد هم یک طراحی صحیح محسوب نمیشود.
IP بالاتر مشکل حرارتی موتور را حل نمیکند
IP درباره حفاظت پوسته است، نه اینکه موتور در هر شرایطی خنک باقی میماند. اگر فن با اینورتر و در دور پایین کار کند، سرعت پروانه خنککننده متصل به شفت موتور نیز ممکن است کاهش پیدا کند. ABB در توضیح سیستم IC416 اشاره میکند که استفاده از فن خنککننده مستقل برای کاربردهای سرعت پایین، بهخصوص موتورهای تغذیهشده با درایو سرعت متغیر، قابل استفاده است.
بنابراین هنگام انتخاب موتور برای کنترل دور، IP65 بهتنهایی تضمینکننده عملکرد حرارتی مناسب در فرکانس پایین نیست. محدوده سرعت مجاز، روش خنککاری، بار فن و توصیه سازنده موتور باید جداگانه بررسی شوند.
انتخاب سریع IP موتور فن صنعتی
قبل از سفارش موتور، این پرسشها معمولاً از سؤال «IP55 یا IP65؟» مفیدترند:
- آیا گردوغبار محیط فقط تهنشین میشود یا دائماً در هوا معلق است؟
- آیا گردوغبار خورنده، رسانا یا قابل انفجار است؟
- موتور فقط با رطوبت هوا مواجه است یا مستقیماً شسته میشود؟
- فشار و روش شستوشوی آب چقدر است؟
- موتور داخل سالن است، زیر سایبان قرار دارد یا مستقیماً در فضای باز نصب میشود؟
- آیا خاموش و روشن شدن مکرر خطر میعان ایجاد میکند؟
- کابلگلند، جعبه ترمینال و اتصالات نیز همان سطح حفاظت را حفظ میکنند؟
- دمای محیط، نحوه خنککاری و سرعت کار موتور در محدوده مجاز هستند؟
پاسخ به این سؤالات معمولاً کلاس حفاظتی مناسب را بسیار دقیقتر از انتخاب صرفاً بر اساس «عدد بزرگتر» مشخص میکند.
عدد بالاتر همیشه انتخاب مهندسی بهتری نیست
در انتخاب IP موتور فن صنعتی باید دو رقم کد را جداگانه خواند. IP55 برای بسیاری از محیطهای صنعتی حفاظت مناسبی در برابر گردوغبار و جت آب فراهم میکند، اما کاملاً Dust-tight نیست. IP65 حفاظت جامدات را به سطح Dust-tight میرساند، درحالیکه حفاظت آبی آن همچنان در سطح رقم 5 باقی میماند. برای جتهای قویتر آب باید درجهای مانند IP66 و الزامات دقیق سازنده بررسی شود.
از طرف دیگر IP درباره تمام ریسکهای محیطی صحبت نمیکند. میعان، بخارات خورنده، شرایط انفجاری، تابش خورشید، خوردگی، دمای محیط و خنککاری موتور هرکدام بررسی جداگانه میخواهند. حتی بهترین کلاس IP نیز در صورت نصب کابلگلند اشتباه یا باز ماندن ورودی جعبه ترمینال، حفاظت مورد انتظار را ایجاد نمیکند.
در نتیجه انتخاب حرفهای از عبارت «IP بالاتر بهتر است» شروع نمیشود؛ از شناخت دقیق محیط، نوع آلودگی، روش شستوشو، محل نصب و شرایط واقعی کار فن شروع میشود.
