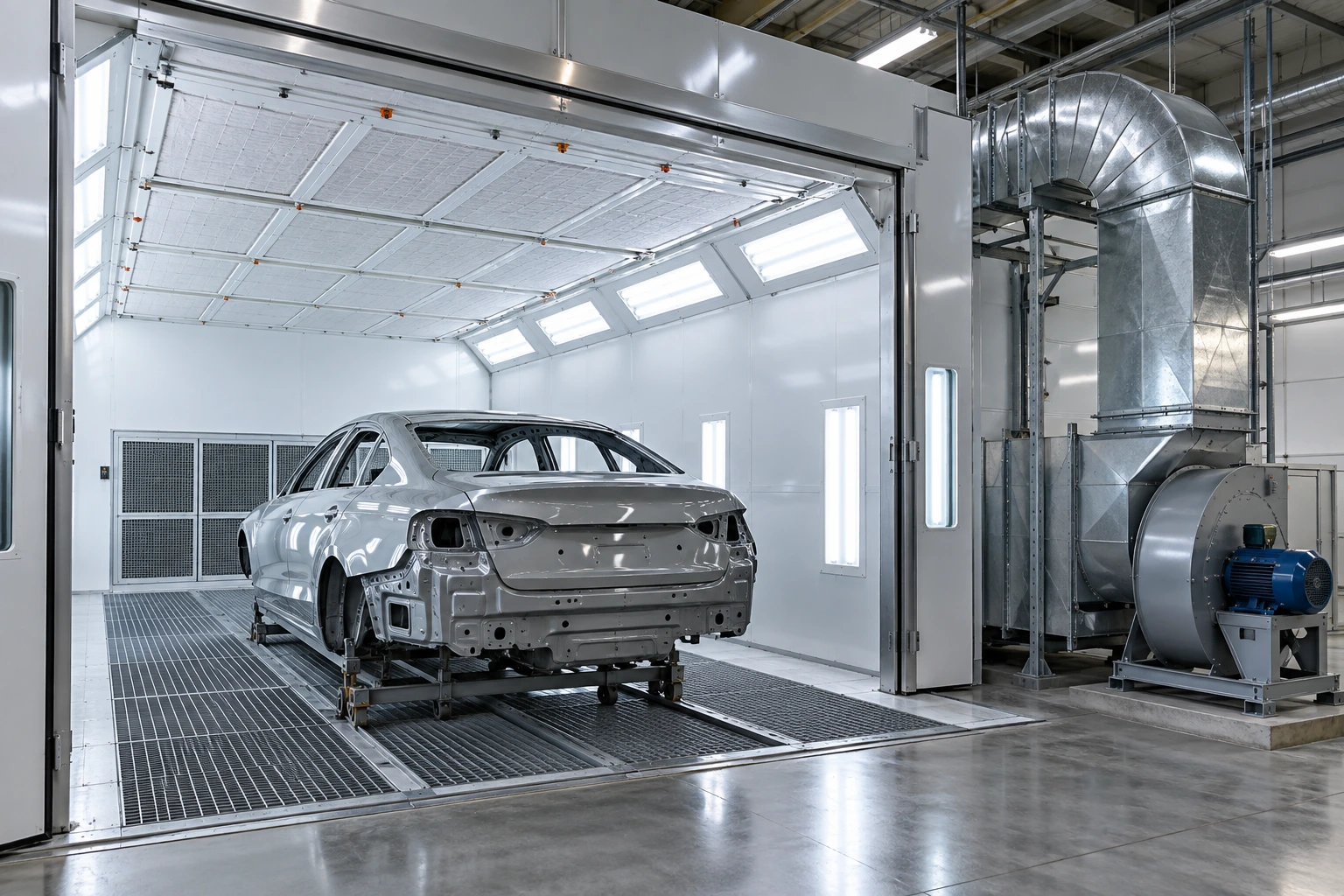

فن اتاق رنگ باید بتواند بخار حلال، مه رنگ و ذرات معلق را با دبی و فشار مناسب از ناحیه پاشش خارج کند، بدون اینکه خودش به منبع جرقه یا اختلال در جریان هوا تبدیل شود. به همین دلیل، انتخاب فن کابین رنگ فقط بر اساس قطر پروانه یا حجم هوادهی اشتباه است. نوع ماده رنگ، خطر اشتعال، افت فشار فیلتر و کانال، وضعیت هوای جبرانی و فشار داخل کابین همگی باید همزمان بررسی شوند.
در اتاقهای رنگ حلالی، هدف اصلی تهویه کنترل بخارات و مه قابلاشتعال و جلوگیری از انتشار آنها به محیط کار است. در رنگ پودری نیز خطر تجمع گرد قابلاحتراق مطرح میشود و سیستم بازیافت، سیکلون و غبارگیری بخشی از طراحی ایمنی هستند. بنابراین عبارتهایی مانند «فن ضدجرقه» یا «فن ضدانفجار» زمانی معنا دارند که کل مجموعه فن، موتور، مسیر هوا، ارتینگ و تجهیزات الکتریکی متناسب با محیط خطرناک انتخاب شده باشند.
| معیار انتخاب | نکته مهم |
|---|---|
| نوع آلاینده | بخار حلال، مه رنگ یا گرد رنگ پودری |
| ظرفیت فن | بر اساس سطح عبور هوا، سرعت طراحی و افت فشار سیستم |
| نوع فن | معمولاً فن سانتریفیوژ در مسیرهای دارای فیلتر و افت فشار بالا کاربرد بیشتری دارد |
| ایمنی جرقه | ساختمان مکانیکی فن باید متناسب با خطر ایجاد جرقه انتخاب شود |
| موتور | نوع موتور و تجهیزات برق باید با طبقهبندی محیط خطرناک سازگار باشند |
| فشار کابین | بر اساس هدف کنترل آلودگی، کیفیت رنگ و استاندارد پروژه تنظیم میشود |
| هوای جبرانی | باید کنترلشده، تمیز و متناسب با حجم هوای خروجی باشد |
| فیلترها | افت فشار فیلتر تمیز و کثیف باید در محاسبات لحاظ شود |
| رنگ پودری | علاوه بر فن، بازیافت پودر و کنترل گرد قابلاحتراق اهمیت دارد |
چرا انتخاب فن اتاق رنگ با یک هواکش صنعتی معمولی فرق دارد؟
هواکش صنعتی معمولی ممکن است توان جابهجایی حجم زیادی از هوا را داشته باشد، اما این موضوع برای یک کابین رنگ کافی نیست. داخل اتاق رنگ میتواند مخلوطی از هوا، بخار مواد قابلاشتعال و ذرات رنگ وجود داشته باشد. علاوه بر این، رسوب رنگ روی پروانه و مسیر کانال میتواند شرایط عملکرد سیستم را با گذشت زمان تغییر دهد. استاندارد OSHA برای عملیات اسپری رنگ تأکید میکند که تهویه مکانیکی باید قادر به خارجکردن بخارات، مه و پودرهای قابلاشتعال و انتقال آنها به محل ایمن باشد. همچنین جریان هوا باید آلایندهها را به سمت خروجی هدایت کند. به گفته OSHA:
«نواحی پاشش باید به تهویه مکانیکی کافی برای حذف بخارات، مه یا پودرهای قابلاشتعال مجهز باشند.»
پس فن باید بخشی از یک سیستم تهویه مهندسیشده باشد، نه وسیلهای مستقل که فقط هوا را از سالن خارج میکند.

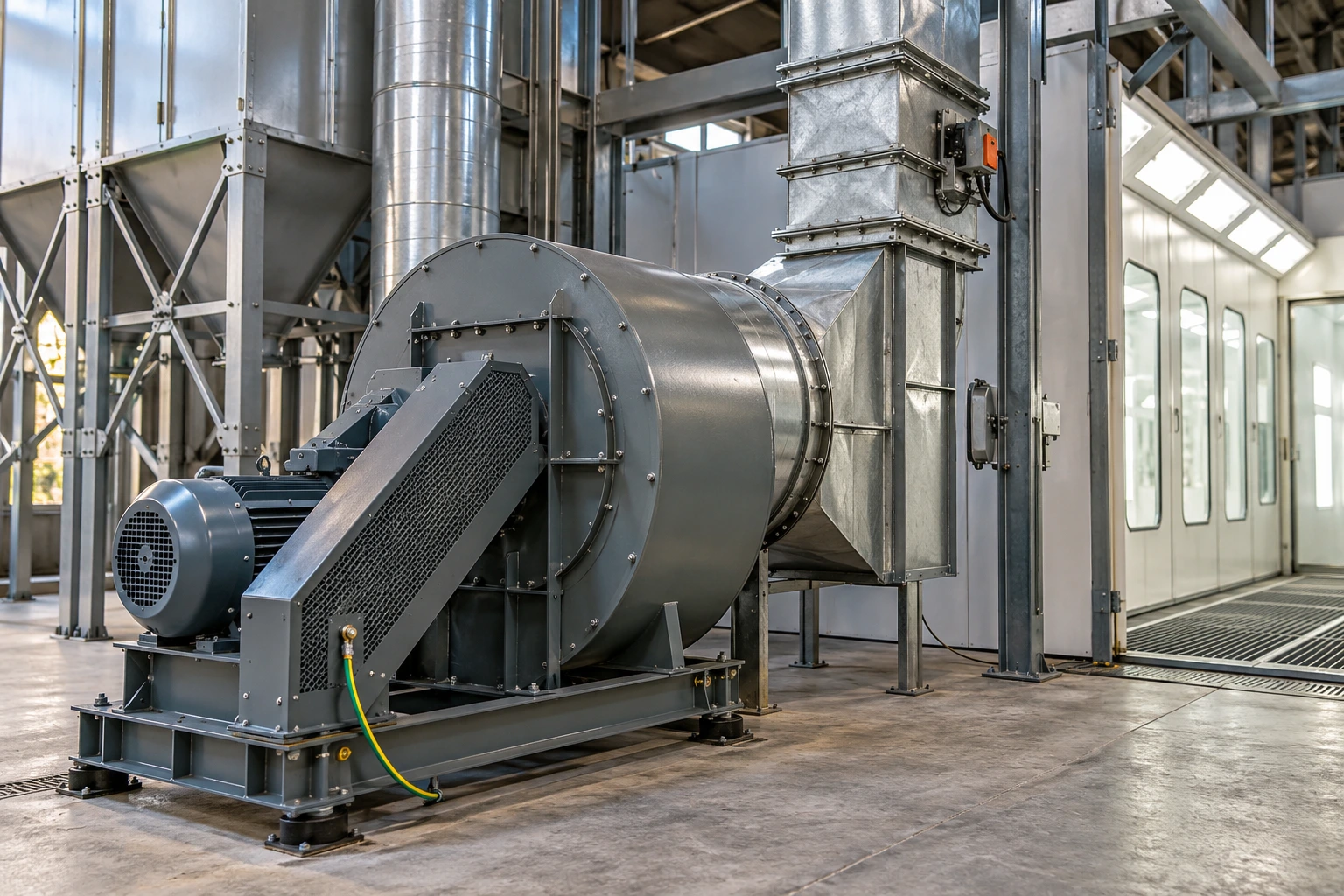

فن ضدجرقه اتاق رنگ دقیقاً چیست؟
اصطلاح «فن ضدجرقه» معمولاً به ساختمانی اشاره دارد که احتمال ایجاد جرقه مکانیکی بر اثر تماس اجزای متحرک و ثابت را کاهش میدهد. برای مثال، تماس ناخواسته پروانه فلزی با بدنه یا ورودی فن میتواند در بعضی شرایط جرقه ایجاد کند. در فنهای Spark-Resistant، جنس و آرایش قطعات به شکلی انتخاب میشوند که این احتمال کاهش یابد. استاندارد ANSI/AMCA 99-25 برای ساختمان مقاوم در برابر جرقه، ردههای مختلفی تعریف میکند و تأکید دارد که انتخاب سطح حفاظت باید بر اساس خطر واقعی کاربرد انجام شود. بر اساس تعریف AMCA:
«ساخت مقاوم در برابر جرقه برای کاهش احتمال ایجاد جرقه در جریان هوای بالقوه قابلاحتراق طراحی میشود.»
نکته مهم این است که Spark-Resistant به معنای غیرممکنشدن جرقه یا انفجار نیست. حتی خود AMCA تصریح میکند که این نوع ساخت، تضمین مطلق ایمنی ایجاد نمیکند.
تفاوت فن ضدجرقه و فن ضدانفجار چیست؟
این دو عبارت در بازار گاهی به جای یکدیگر استفاده میشوند، اما از نظر فنی یکی نیستند. ضدجرقه بودن فن بیشتر به ساخت مکانیکی پروانه، بدنه و قطعاتی مربوط میشود که احتمال تماس و ایجاد جرقه دارند. ضدانفجار یا مناسب محیط خطرناک بودن تجهیزات الکتریکی به موتور، محفظه برق و تجهیزات کنترلی مربوط است که باید برای طبقهبندی خطر محل نصب انتخاب شوند.
در استاندارد AMCA نیز اگر موتور در جریان گاز یا هوای خطرناک قرار داشته باشد، علاوه بر الزامات ساختمان ضدجرقه، استفاده از موتور مناسب محیط خطرناک مطرح شده است. همچنین ارتکردن اجزای فن برای جلوگیری از تجمع بار الکتریکی اهمیت دارد. بنابراین نصب یک موتور اصطلاحاً «ضدانفجار» روی یک فن معمولی، بهتنهایی کل مجموعه را برای اتاق رنگ ایمن نمیکند. برعکس، فن مکانیکی ضدجرقه با موتور و تجهیزات برق نامناسب نیز انتخاب کاملی نیست.
موتور فن اتاق رنگ کجا باید قرار بگیرد؟
محل موتور یکی از نکات مهم طراحی است. در استاندارد OSHA برای کابینهای اسپری، موتور محرک فن اگزاست نباید داخل کابین یا کانال خروجی قرار بگیرد. در همان مقررات، برای پروانه و بدنه فن نیز الزامات مربوط به مواد غیرجرقهزا و فاصله مناسب میان قطعات متحرک و ثابت مطرح شده است. البته طراحی نهایی باید بر اساس استاندارد قابل اجرا در محل پروژه و طبقهبندی دقیق فضای خطرناک انجام شود. این موضوع درباره اینورتر، تابلو برق، کلیدها و سایر تجهیزات نیز صادق است؛ یعنی ایمنی سیستم فقط با مشخصات موتور تعیین نمیشود.
فشار مثبت اتاق رنگ بهتر است یا فشار منفی؟
پاسخ به نوع کابین و هدف طراحی بستگی دارد. بااینحال، در عملیات اسپری که کنترل خروج مه و بخار اهمیت دارد، نگهداشتن کابین در فشار منفی خفیف نسبت به فضای اطراف، راهی برای جلوگیری از نشت آلاینده به سالن است. راهنمای HSE برای کابینهای اسپری تأکید میکند که فشار منفی باعث میشود در صورت وجود نشتی، هوا از بیرون به داخل حرکت کند، نه اینکه مه رنگ از کابین خارج شود.
مقایسه فشار مثبت و منفی در کابین رنگ
| وضعیت فشار | مزیت اصلی | محدودیت مهم |
|---|---|---|
| فشار منفی خفیف | کمک به جلوگیری از خروج مه و بخار رنگ به محیط اطراف | هوای ورودی باید کنترل و فیلتر شود تا گردوغبار وارد کابین نشود |
| فشار مثبت | کمک به جلوگیری از ورود گردوغبار از محیط | در صورت طراحی نامناسب میتواند آلاینده را از درزها به بیرون هدایت کند |
| فشار متعادل و کنترلشده | امکان کنترل دقیق جریان با سیستم Supply و Exhaust | نیازمند بالانس واقعی فنها و پایش افت فشار فیلتر است |
به همین دلیل، انتخاب فشار مثبت صرفاً برای تمیزترشدن سطح رنگ یا فشار منفی صرفاً برای افزایش مکش، روش درستی نیست. استاندارد OSHA در طراحی هوای جبرانی نیز بر تأمین هوای تمیز متناسب با هوای تخلیهشده تأکید میکند و هشدار میدهد فشار هوای بیش از حد میتواند کارایی پاشش را کاهش دهد و باعث برگشت مه و بخار شود.

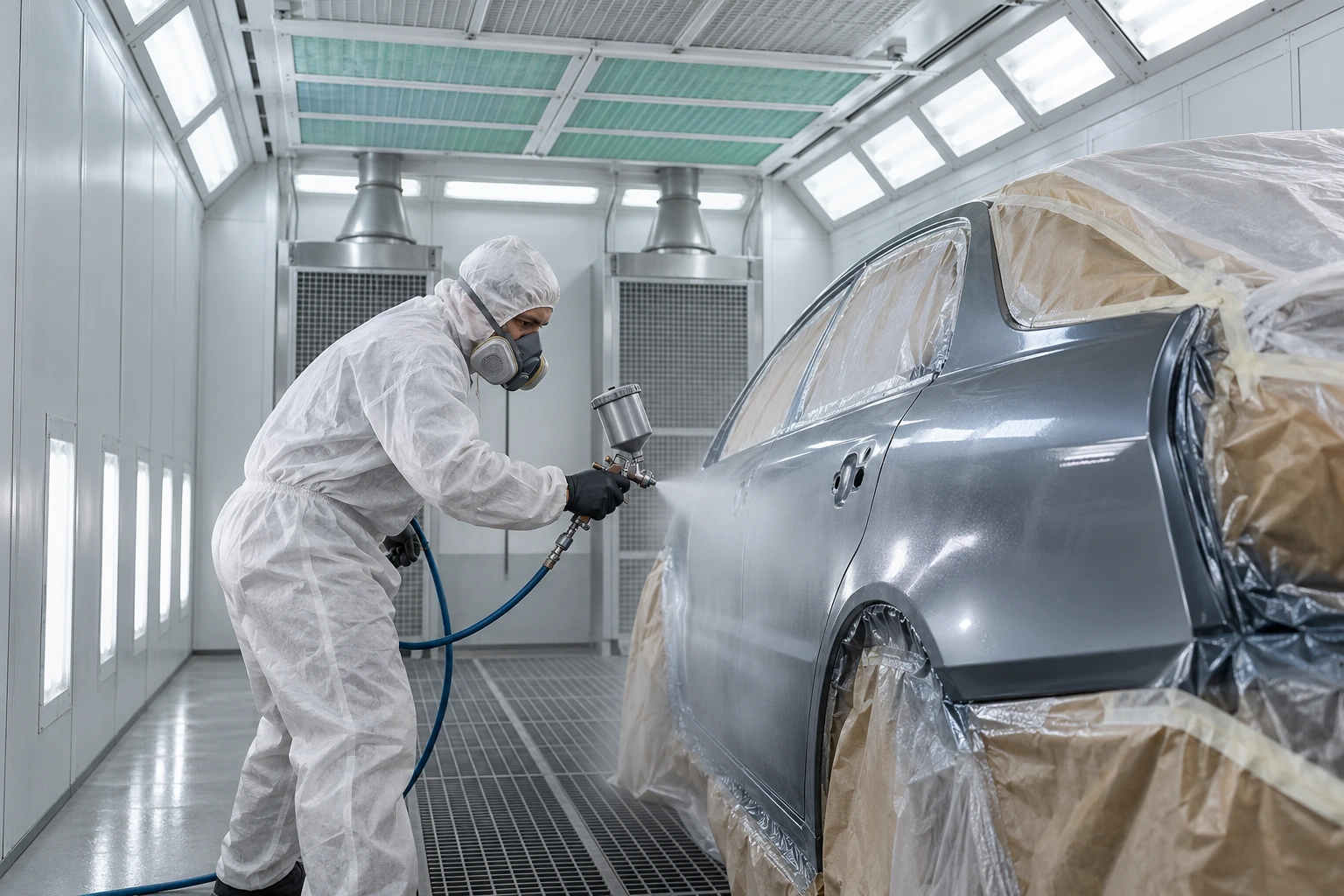

محاسبه ظرفیت فن اتاق رنگ چگونه انجام میشود؟
اولین اشتباه رایج این است که ظرفیت فن فقط بر اساس حجم اتاق انتخاب شود. در بسیاری از کابینهای رنگ، دبی موردنیاز از سطح مؤثر عبور هوا و سرعت طراحی جریان به دست میآید:
دبی هوا = سطح عبور هوا × سرعت موردنیاز
اما این فقط مرحله اول است. پس از تعیین دبی، باید فشار استاتیک موردنیاز فن نیز محاسبه شود. این فشار شامل مقاومت اجزایی مانند فیلترها، کانال، زانوها، دمپرها و خروجی هواست. در یک سیستم واقعی، موارد زیر روی انتخاب فن اثر دارند:
- ابعاد و نوع کابین
- Crossdraft، Downdraft یا نوع دیگر جریان
- روش پاشش رنگ
- نوع رنگ و میزان تولید Overspray
- طول و قطر کانال خروجی
- تعداد زانوها و اتصالات
- نوع و سطح فیلتر
- افت فشار فیلتر در حالت کثیف
- محل خروج هوای اگزاست
- حجم هوای جبرانی
نکته مهم این است که فن باید در نقطه کاری واقعی سیستم دبی لازم را تأمین کند. اعلام ظرفیت آزاد فن بدون درنظرگرفتن افت فشار فیلتر و کانال، اطلاعات کافی برای انتخاب نیست.
چرا فن سانتریفیوژ اتاق رنگ کاربرد زیادی دارد؟
سیستم تهویه کابین رنگ معمولاً با مقاومت قابلتوجهی روبهرو است؛ مخصوصاً وقتی فیلتر، کانال و تجهیزات جانبی در مسیر قرار دارند. در چنین شرایطی، فنهای سانتریفیوژ میتوانند برای تولید فشار استاتیک موردنیاز مناسب باشند.
مدلهایی مانند سانتریفیوژ بکوارد سینگل از نظر ساختار برای کاربردهای مکنده و دمنده و سیستمهای دارای فشار قابلتوجه طراحی میشوند. بااینحال، استفاده از هر فن سانتریفیوژ در اتاق رنگ باید با مشخصکردن الزامات ضدجرقه، نوع موتور و شرایط محیط خطرناک انجام شود. یعنی «بکوارد بودن» پروانه بهتنهایی فن را به فن ضدانفجار اتاق رنگ تبدیل نمیکند.
هوای ورودی به کابین به اندازه اگزاست اهمیت دارد
اگر فن خروجی قوی باشد اما هوای جبرانی کافی وارد اتاق نشود، فشار منفی میتواند از مقدار طراحی خارج شود. نتیجه ممکن است شامل جریان نامنظم، ورود گردوغبار از درزها، سخت بازشدن درها یا کاهش عملکرد اگزاست باشد.
در سمت هوای تمیز میتوان با توجه به طراحی پروژه از تجهیزاتی مانند فن باکس برای تأمین یا توزیع هوا استفاده کرد. پیش از ورود هوای تازه به کابین نیز فیلتراسیون اهمیت زیادی دارد. استفاده از فیلتر باکس میتواند بخشی از مسیر آمادهسازی هوای ورودی باشد؛ البته نوع و کلاس فیلتر باید متناسب با کیفیت هوای موردنیاز انتخاب شود.
افت فشار فیلتر چرا روی انتخاب فن اثر میگذارد؟
فیلتر تمیز و فیلتر اشباعشده رفتار یکسانی ندارند. با تجمع رنگ و گردوغبار، افت فشار فیلتر افزایش مییابد و در صورت ثابتبودن سایر شرایط، دبی سیستم میتواند کاهش پیدا کند.
OSHA در الزامات هوای جبرانی تصریح میکند که هنگام محاسبه فشار فن، باید شرایطی در نظر گرفته شود که فیلتر به حد نیاز به تمیزکاری یا تعویض نزدیک شده است. همچنین پایش افت فشار روی فیلترها توصیه شده است. این نکته دلیل مهمی است که انتخاب فن با «حاشیه اطمینان تصادفی» جای محاسبه افت فشار واقعی را نمیگیرد.
سیکلون رنگ پودری چه ارتباطی با سیستم تهویه دارد؟
در رنگ پودری، ماهیت خطر با رنگ مایع متفاوت است. ذرات پودر معلق میتوانند در شرایط مشخص یک گرد قابلاحتراق ایجاد کنند. سیستم تهویه باید پودر معلق را جمعآوری و به سیستم بازیافت یا جمعآوری هدایت کند.
OSHA برای پوششهای پودری تصریح میکند که تهویه اگزاست باید غلظت پودر را زیر محدوده خطرناک نگه دارد و پودر معلقِ رسوبنکرده از طریق کانال به سیکلون بازیافت یا مخزن مناسب منتقل شود.
به همین دلیل، سیکلون رنگ پودری یا سیکلون رنگ الکترواستاتیک را نباید صرفاً یک وسیله افزایش راندمان دانست. این بخش با مسیر جمعآوری پودر، فیلتر نهایی، ارتینگ و حفاظت در برابر خطر گرد قابلاحتراق ارتباط مستقیم دارد.
سیکلون نیز جایگزین فن و سیستم تهویه نیست؛ بخشی از مجموعه بازیافت و جداسازی است.
اشتباهات رایج در انتخاب فن کابین رنگ
یکی از رایجترین خطاها انتخاب فن بر اساس قطر دهانه یا توان موتور است. کیلووات موتور بهتنهایی نشان نمیدهد فن در فشار واقعی سیستم چه مقدار هوا جابهجا میکند.
چند اشتباه دیگر نیز زیاد دیده میشوند:
- استفاده از فن معمولی فقط به دلیل دبی بالای کاتالوگ
- یکسانگرفتن مفهوم ضدجرقه و ضدانفجار
- بیتوجهی به افت فشار فیلتر کثیف
- نصب موتور یا تجهیزات الکتریکی نامناسب در محدوده خطر
- نداشتن هوای جبرانی کافی
- تنظیم فشار کابین بدون اندازهگیری واقعی
- تخلیه هوای آلوده نزدیک ورودی هوای تازه
- کاهش دبی فن برای صرفهجویی انرژی بدون بررسی حداقل جریان ایمن
- استفاده از سیکلون پودر بدون بررسی خطر گرد قابلاحتراق
- بیتوجهی به ارتینگ تجهیزات و کانالها
در سیستمهای رنگ، صرفهجویی با کوچککردن فن یا تجهیزات ایمنی میتواند هزینه بسیار بیشتری در قالب افت کیفیت، آلودگی محیط یا افزایش ریسک ایجاد کند.
برای انتخاب فن اتاق رنگ چه اطلاعاتی باید مشخص باشد؟
پیش از انتخاب فن، حداقل باید ابعاد کابین، روش رنگآمیزی، نوع ماده مصرفی، مقدار هوادهی موردنیاز، طول مسیر کانال، افت فشار فیلترها و وضعیت هوای جبرانی مشخص شوند. در محیطهای دارای بخار یا گرد قابلاشتعال، اطلاعات SDS ماده مصرفی، طبقهبندی ناحیه خطرناک و الزامات استاندارد پروژه نیز ضروری هستند. انتخاب نهایی فن ضدجرقه یا فن ضدانفجار نباید فقط بر اساس نام تجاری محصول انجام شود. مهندس طراح باید مشخص کند:
- دبی طراحی چقدر است؟
- فشار استاتیک کل سیستم چقدر خواهد بود؟
- نوع ساختمان Spark-Resistant موردنیاز چیست؟
- موتور و تجهیزات برق چه طبقه حفاظتی نیاز دارند؟
- فشار هدف کابین چقدر است؟
- هوای جبرانی چگونه تأمین و فیلتر میشود؟
- در حالت کثیفشدن فیلترها چه تغییری در دبی ایجاد میشود؟
پاسخ به این سؤالها بسیار دقیقتر از درخواست ساده «یک هواکش قوی برای اتاق رنگ» است.
فن مناسب، فقط فن قویتر نیست
فن اتاق رنگ زمانی درست انتخاب شده است که دبی لازم را در فشار واقعی سیستم تأمین کند، خطر ایجاد جرقه متناسب با شرایط فرایند کنترل شده باشد و عملکرد آن با هوای جبرانی، فیلترها و کانال هماهنگ بماند. در رنگهای مایع، کنترل مه و بخار و جلوگیری از انتشار آنها اهمیت اصلی دارد؛ در سیستمهای پودری، مدیریت گرد قابلاحتراق و بازیافت پودر نیز به این مجموعه اضافه میشود. فشار مثبت یا منفی، نوع فن و ظرفیت موتور هیچکدام بهتنهایی پاسخ طراحی نیستند.
یک سیستم تهویه قابلاعتماد از محاسبه جریان و افت فشار شروع میشود و با انتخاب ساختمان مناسب فن، موتور متناسب با محیط خطرناک، فیلتراسیون، ارتینگ و پایش عملکرد تکمیل میشود.
