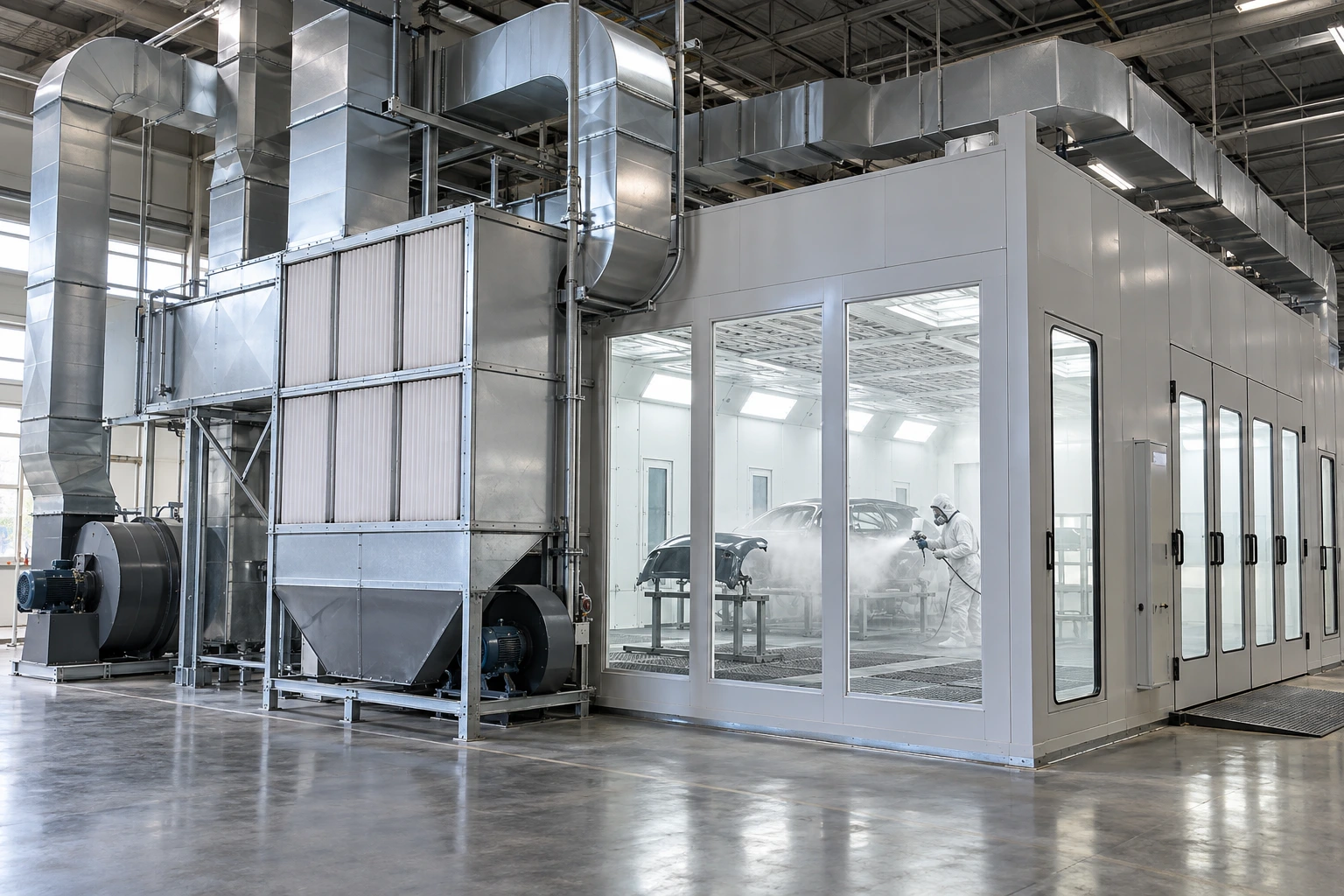

فشار مثبت یا منفی اتاق رنگ؟ طراحی جریان هوا برای کیفیت و ایمنی

فشار مثبت یا منفی اتاق رنگ فقط یک تنظیم ساده روی فن ورودی و خروجی نیست؛ این اختلاف فشار تعیین می‌کند هوا از کدام مسیر وارد کابین شود، مه رنگ به کجا حرکت کند و چه مقدار گردوغبار از محیط اطراف به فضای پاشش برسد. در کابین‌هایی که بخارات و مه رنگ باید درون محفظه مهار شوند، معمولاً فشار منفی خفیف نسبت به محیط اطراف انتخاب ایمن‌تری است؛ زیرا در صورت وجود درز، هوا به داخل کشیده می‌شود و آلودگی کمتر به سالن نشت می‌کند. در مقابل، فشار مثبت می‌تواند ورود گردوغبار را محدود کند، اما اگر بدون طراحی درست استفاده شود احتمال خروج آلاینده از درزهای کابین افزایش می‌یابد.

برای رسیدن به کیفیت سطح مناسب و حفاظت از اپراتور، فشار کابین باید همراه با دبی هوای ورودی و خروجی، مسیر جریان، نوع فیلترها و افت فشار آن‌ها طراحی شود. بنابراین سؤال اصلی فقط «مثبت یا منفی؟» نیست؛ بلکه باید مشخص شود چه اختلاف فشاری، با چه جریان هوایی و برای چه فرایندی موردنیاز است.

فشار منفی اتاق رنگ یعنی چه؟

فشار منفی زمانی ایجاد می‌شود که سیستم خروجی، هوا را با نرخی کمی بیشتر از هوایی که سیستم تأمین وارد کابین می‌کند خارج کند. در نتیجه فشار استاتیک داخل کابین اندکی پایین‌تر از فضای اطراف می‌شود. اگر در اطراف در یا محل اتصال پنل‌ها نشتی وجود داشته باشد، جهت حرکت هوا به سمت داخل خواهد بود. این رفتار از نظر کنترل آلاینده مهم است.

راهنمای HSE برای کابین‌های پاشش رنگ حاوی ایزوسیانات توضیح می‌دهد که کابین یا اتاق رنگ باید کمی پایین‌تر از فشار محیط کار نگه داشته شود تا در صورت نشتی، هوا به داخل کشیده شود و مه رنگ به فضای کار نشت نکند. این منطق به‌خصوص در فضاهایی اهمیت دارد که اپراتورهای دیگری خارج از کابین حضور دارند و انتشار مه رنگ می‌تواند آن‌ها را در معرض آلاینده قرار دهد.

آیا فشار مثبت اتاق رنگ اشتباه است؟

نه؛ اما فشار مثبت را نمی‌توان به‌صورت عمومی برای هر کابین توصیه کرد. مزیت فشار مثبت این است که تمایل هوا برای ورود از درزهای کابین کمتر می‌شود. در نتیجه، اگر هوای ورودی به‌خوبی فیلتر شده باشد، احتمال ورود گردوغبار محیط به ناحیه رنگ کاهش پیدا می‌کند.

این ویژگی برای کیفیت ظاهری رنگ جذاب است، به‌خصوص در فرایندهایی که کوچک‌ترین ذره روی سطح نهایی مشکل ایجاد می‌کند. اما مسئله ایمنی همچنان باقی است. اگر کابینی حاوی مه رنگ یا بخار مواد خطرناک باشد و فشار داخل آن از محیط بیشتر شود، هر نشتی می‌تواند آلاینده را به بیرون هدایت کند. به همین دلیل، در کاربردهایی که اولویت اصلی Containment یا مهار آلودگی است، فشار منفی خفیف معمولاً مبنای مطمئن‌تری برای طراحی محسوب می‌شود.

بنابراین فشار مثبت تنها زمانی قابل بررسی است که طراحی کل سیستم، استاندارد پروژه و ارزیابی ریسک اجازه دهد و مهار آلاینده همچنان تضمین شده باشد.

فشار مثبت یا منفی اتاق رنگ چه اثری روی رنگ دارد؟

کیفیت رنگ فقط به فشار وابسته نیست؛ الگوی جریان هوا عامل تعیین‌کننده‌تری است. یک کابین می‌تواند فشار منفی داشته باشد اما به دلیل محل نامناسب دریچه‌ها، هوای آلوده را دوباره روی قطعه برگرداند. در مقابل، یک سیستم بالانس‌شده با اختلاف فشار کم می‌تواند جریان بسیار یکنواختی ایجاد کند. جریان مناسب باید:

• هوای تمیز را از ناحیه مناسب وارد کند؛
• از روی ناحیه تنفسی و قطعه به سمت خروجی حرکت کند؛
• Overspray را از سطح کار دور کند؛
• گردابه و نقاط مرده را به حداقل برساند؛
• اجازه ندهد آلودگی دوباره به منطقه پاشش برگردد.

وجود فشار مناسب بدون این ویژگی‌ها کیفیت مطلوب ایجاد نمی‌کند.

طراحی جریان هوا در اتاق رنگ چگونه انجام می‌شود؟

کابین‌های رنگ بر اساس جهت اصلی جریان هوا به چند گروه تقسیم می‌شوند.

جریان افقی یا Crossdraft

در سیستم Crossdraft هوا معمولاً از یک سمت کابین وارد و از سمت مقابل خارج می‌شود. ساختار این سیستم نسبتاً ساده است، اما مسیر هوا باید به شکلی باشد که Overspray از مقابل قطعه و اپراتور عبور کرده و مستقیماً به ناحیه اگزاست برسد. اگر توزیع هوای ورودی یکنواخت نباشد، احتمال ایجاد نقاط کم‌سرعت و گردابه افزایش پیدا می‌کند.

جریان عمودی یا Downdraft

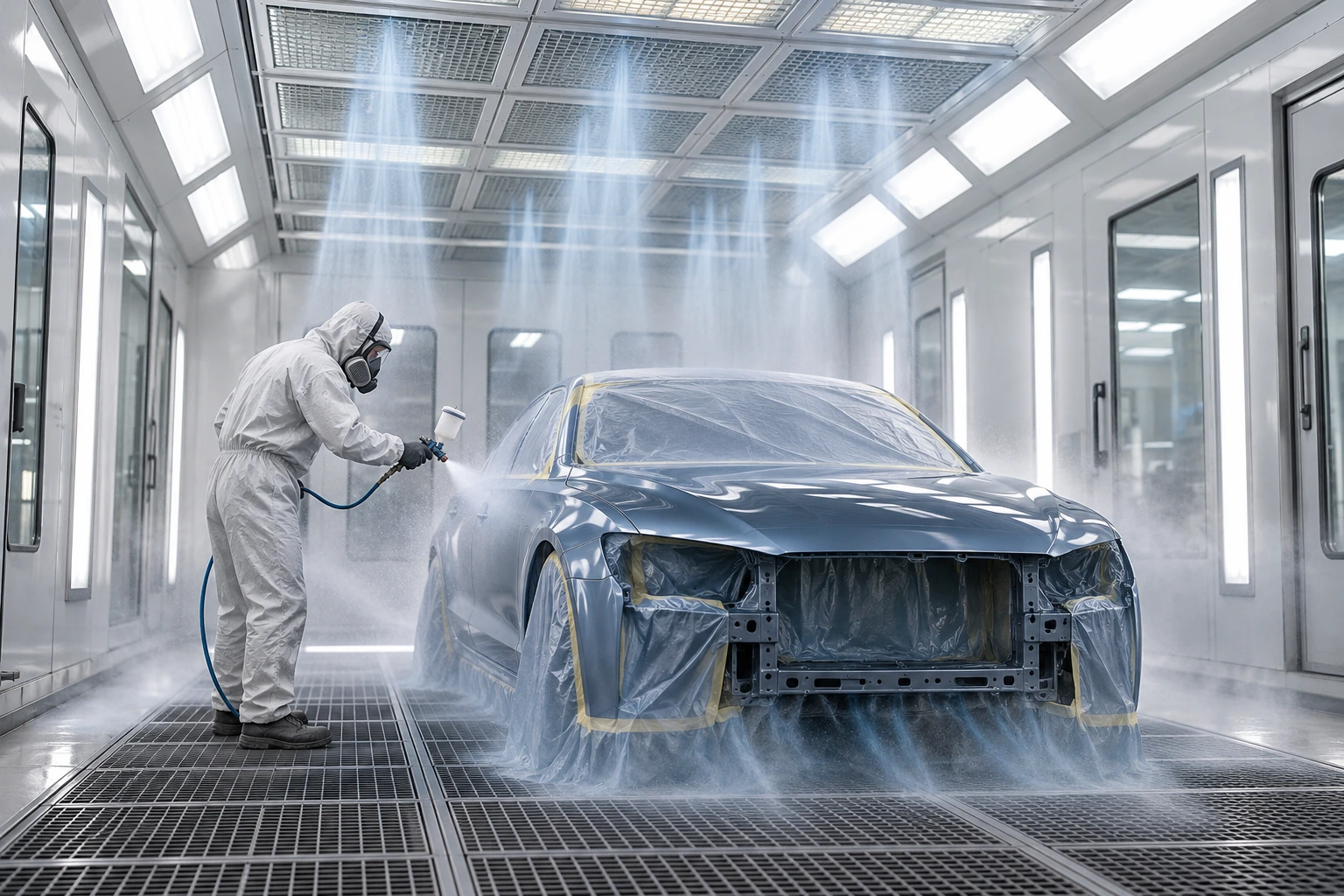

در کابین Downdraft، هوای فیلترشده از سقف وارد می‌شود و به سمت کف حرکت می‌کند. این آرایش در بسیاری از کابین‌های خودرو استفاده می‌شود و می‌تواند Overspray را به سمت پایین منتقل کند. HSE نیز Downdraft را یکی از طراحی‌های متداول کابین رنگ معرفی می‌کند و توضیح می‌دهد که این کابین‌ها معمولاً دارای فن ورودی، فن خروجی و فیلتراسیون هر دو مسیر هستند.

Semi-Downdraft و Side-Draft

در این طرح‌ها هوا از سقف یا ناحیه بالایی وارد می‌شود اما اگزاست ممکن است در دیواره‌های پایین یا انتهای کابین قرار داشته باشد. انتخاب میان این روش‌ها به ابعاد قطعه، نوع عملیات پاشش، محدودیت ساختمان و کیفیت مورد انتظار بستگی دارد.

نقش فن ورودی و خروجی اتاق رنگ چیست؟

فن خروجی وظیفه اصلی تخلیه هوای آلوده، مه رنگ و بخارات را بر عهده دارد. فن ورودی نیز هوای جبرانی را به مقدار کنترل‌شده وارد سیستم می‌کند. این دو فن باید به‌عنوان یک مجموعه دیده شوند. اگر اگزاست بسیار قوی باشد و هوای جبرانی کافی وجود نداشته باشد، کابین به فشار منفی شدید می‌رود. در این شرایط هوا ممکن است از هر شکاف موجود وارد شود؛ حتی اگر آن مسیر فیلتر نشده باشد.

اگر هوای ورودی بیش از حد باشد، فشار داخل کابین افزایش می‌یابد و احتمال نشت هوای آلوده به محیط بیشتر می‌شود. برای مسیر Supply، تجهیزی مانند فن باکس می‌تواند بخشی از سیستم تأمین هوای کنترل‌شده باشد؛ البته انتخاب آن باید بر اساس دبی و فشار واقعی سیستم انجام شود، نه صرفاً ابعاد دهانه.

دبی هوای کابین رنگ چگونه تعیین می‌شود؟

یکی از اشتباهات رایج، محاسبه دبی صرفاً با تعداد دفعات تعویض هوای اتاق است. در کابین‌های پاشش، سرعت عبور هوا از مقطع مؤثر نیز اهمیت زیادی دارد. رابطه پایه به شکل زیر است:

دبی هوا = سطح مؤثر عبور هوا × سرعت طراحی هوا

برای مثال، اگر جریان از کل سطح مقطع کابین عبور کند، مساحت همان مقطع در سرعت طراحی ضرب می‌شود. اما این عدد هنوز ظرفیت نهایی فن نیست. بعد از تعیین دبی، باید افت فشار اجزای سیستم نیز محاسبه شود؛ از جمله:

• فیلتر ورودی
• فیلتر Overspray
• کانال
• زانوها و تبدیل‌ها
• دمپرها
• پلنوم
• خروجی هوا

استاندارد OSHA برای برخی کابین‌های خشک معمولی حداقل سرعت متوسط مشخصی روی دهانه یا مقطع کابین تعیین کرده است، اما سرعت لازم به نوع عملیات و ویژگی‌های مواد وابسته است و نباید یک عدد را برای تمام پروژه‌ها تعمیم داد.

چرا دبی Supply و Exhaust نباید مستقل انتخاب شوند؟

اختلاف فشار کابین نتیجه مستقیم توازن جرمی هواست. به زبان ساده:

هوای ورودی < هوای خروجی → تمایل به فشار منفی

هوای ورودی > هوای خروجی → تمایل به فشار مثبت

البته مقدار واقعی فشار تحت‌تأثیر نشتی ساختمان، سطح درها، مقاومت فیلترها و مسیرهای هوای آزاد نیز قرار دارد. به همین دلیل، تعیین یک درصد ثابت برای اختلاف دبی بدون محاسبه پروژه روش دقیقی نیست. اختلاف Supply و Exhaust باید با اندازه‌گیری فشار واقعی کابین تنظیم شود.

فیلترها چگونه فشار اتاق رنگ را تغییر می‌دهند؟

فیلتر تازه با فیلتر پر از ذرات مقاومت یکسانی ندارد. با تجمع گردوغبار یا Overspray، افت فشار فیلتر افزایش پیدا می‌کند. اگر سرعت فن تغییر نکند، دبی عبوری از سیستم می‌تواند کاهش یابد. مثلاً اگر فیلتر سمت ورودی به‌شدت کثیف شود، هوای Supply کاهش می‌یابد و کابین منفی‌تر می‌شود.

برعکس، گرفتگی فیلترهای خروجی می‌تواند دبی اگزاست را کاهش دهد و فشار کابین را به سمت مثبت حرکت دهد. به همین دلیل استفاده از فیلتر باکس فقط به معنای نصب یک فیلتر در مسیر نیست؛ سطح فیلتر، افت فشار اولیه، افت فشار نهایی و امکان کنترل وضعیت آن باید در طراحی مشخص باشند.

اثر خرابی اجزا بر فشار کابین

به همین دلیل، تنظیم فشار فقط هنگام راه‌اندازی اولیه کافی نیست.

فن سانتریفیوژ چه نقشی در سیستم تهویه اتاق رنگ دارد؟

فن باید بتواند دبی طراحی را در مقابل فشار استاتیک سیستم تأمین کند. وجود فیلترها و شبکه کانال معمولاً افت فشار قابل‌توجهی ایجاد می‌کند. در چنین کاربردهایی استفاده از فن سانتریفیوژ می‌تواند امکان ایجاد فشار استاتیک مناسب را فراهم کند. اما نوع پروانه به‌تنهایی معیار کافی برای انتخاب نیست. هنگام انتخاب باید منحنی عملکرد فن بررسی شود و مشخص شود فن در نقطه کاری واقعی چه دبی‌ای تأمین می‌کند.

برای هوای آلوده به بخار قابل‌اشتعال نیز الزامات مربوط به ساخت مقاوم در برابر جرقه، موتور، ارتینگ و طبقه‌بندی خطر اهمیت دارند. OSHA تصریح می‌کند که عنصر چرخان فن خروجی در سیستم‌های اسپری باید از مواد مناسب ساخته یا به شکلی محافظت شود که احتمال جرقه ناشی از اصطکاک کاهش پیدا کند و موتور فن اگزاست داخل کابین یا کانال قرار نگیرد.

فشار منفی بیش از حد چه مشکلاتی ایجاد می‌کند؟

این تصور که «هرچه مکش بیشتر، بهتر» درست نیست. فشار منفی بیش از نیاز می‌تواند مشکلات مختلفی ایجاد کند:

• ورود هوای فیلترنشده از درزها
• انتقال گردوغبار محیط به کابین
• تغییر الگوی پاشش
• افزایش آشفتگی هوا
• سخت‌شدن بازکردن بعضی درها
• افزایش مصرف انرژی
• کاهش کیفیت سطح رنگ

اگر هوای ورودی نتواند حجم اگزاست را جبران کند، فن خروجی نیز الزاماً به دبی اسمی خود نمی‌رسد. بنابراین هدف، ایجاد فشار منفی کنترل‌شده است، نه حداکثر خلأ ممکن.

چرا کنترل گردوغبار با فشار مثبت به‌تنهایی حل نمی‌شود؟

گردوغبار باید قبل از ورود به کابین کنترل شود. هوای ورودی بهتر است از مسیر تعریف‌شده، با سطح کافی فیلتر و توزیع یکنواخت عبور کند. تمیزی فضای اطراف، آب‌بندی کانال، وضعیت درها و سرویس فیلترها نیز مهم هستند.

اگر فشار مثبت ایجاد شود اما فیلتراسیون ضعیف باشد، هوای آلوده همچنان وارد فضای پاشش خواهد شد. از طرف دیگر، کابین منفی نیز در صورت آب‌بندی مناسب و ورود تمام هوای جبرانی از فیلترهای طراحی‌شده می‌تواند محیط بسیار تمیزی فراهم کند. پس کیفیت رنگ بیشتر از «علامت مثبت یا منفی فشار» به کنترل مسیر ورود هوا بستگی دارد.

فشار کابین را چگونه کنترل کنیم؟

فشار داخل کابین باید اندازه‌گیری شود؛ حدس زدن از روی صدای فن یا حرکت در کافی نیست. برای این کار می‌توان از گیج اختلاف فشار یا سنسور Differential Pressure استفاده کرد. پایش فشار به اپراتور کمک می‌کند تغییراتی مانند گرفتگی فیلتر، افت عملکرد فن یا بازماندن مسیرهای غیرعادی هوا سریع‌تر شناسایی شوند.

سیستم‌های پیشرفته‌تر می‌توانند با استفاده از اینورتر، سرعت فن Supply یا Exhaust را برای حفظ نقطه تنظیم تغییر دهند. اما کنترل دور فن باید همراه با حفظ حداقل دبی و سرعت ایمن انجام شود. پایین‌آوردن دور فقط برای ثابت نگه‌داشتن فشار، اگر باعث کاهش تهویه زیر حد لازم شود، قابل قبول نیست.

طراحی ایمن فقط به فشار ختم نمی‌شود

تهویه ایمن کابین رنگ مجموعه‌ای از چند لایه کنترلی است. OSHA الزام می‌کند مناطق پاشش دارای تهویه مکانیکی کافی برای خارج‌کردن بخارات، مه یا پودرهای قابل‌اشتعال باشند و جریان هوا به سمت اگزاست هدایت شود. همچنین هوای تخلیه‌شده نباید باعث آلودگی ورودی هوای تازه شود.

برای رنگ‌های حاوی ایزوسیانات نیز HSE تأکید می‌کند که کابین به‌تنهایی جایگزین حفاظت تنفسی مناسب نیست. حتی در یک کابین خوب، مه بسیار ریز می‌تواند برای مدتی پس از پایان پاشش در هوا باقی بماند و باید زمان Clearance مشخص شود.

بنابراین طراحی باید موارد زیر را هم پوشش دهد:

• مسیر تخلیه ایمن هوا
• هوای جبرانی کافی
• فیلتراسیون
• کنترل جرقه و منابع اشتعال
• تجهیزات تنفسی مناسب
• زمان پاک‌سازی کابین بعد از پاشش
• نگهداری و تعویض فیلترها
• پایش عملکرد فن‌ها

چگونه بفهمیم بالانس کابین درست است؟

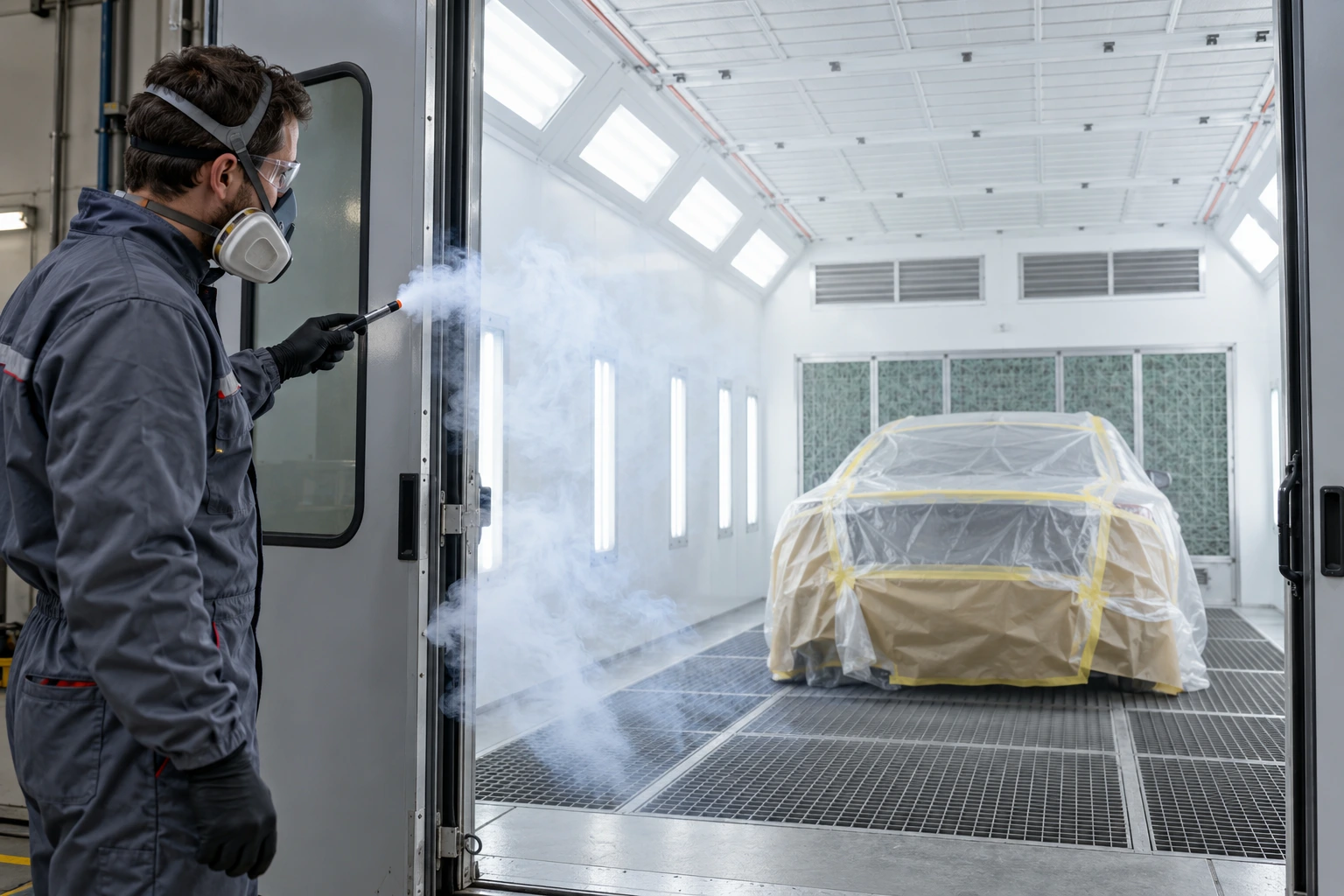

یک کابین مناسب فقط روی نقشه متعادل نیست؛ باید پس از راه‌اندازی نیز آزمایش شود. نشانه‌های عملکرد مناسب عبارت‌اند از جریان یکنواخت در کل فضای کار، عدم خروج محسوس مه رنگ از درزها، نبود مناطق راکد و ثابت‌ماندن اختلاف فشار در محدوده طراحی. تست دود می‌تواند برای مشاهده مسیر جریان و شناسایی گردابه‌ها استفاده شود. HSE نیز برای اندازه‌گیری زمان پاک‌سازی کابین از روش ایجاد دود و مشاهده زمان تخلیه آن استفاده می‌کند. این آزمایش‌ها باید همراه با اندازه‌گیری سرعت هوا، دبی و اختلاف فشار انجام شوند.

اشتباهات رایج در طراحی فشار اتاق رنگ

چند خطا بیش از بقیه باعث عملکرد نامناسب می‌شوند:

• تنظیم فن ورودی و خروجی فقط براساس توان موتور
• درنظرنگرفتن افت فشار فیلتر کثیف
• ایجاد فشار منفی بسیار زیاد برای افزایش مکش
• استفاده از فشار مثبت بدون بررسی نشت آلاینده
• کوچک‌گرفتن سطح فیلتر ورودی
• استفاده از کانال‌های طولانی بدون محاسبه افت فشار
• نبود گیج اختلاف فشار
• تخلیه هوای اگزاست در نزدیکی ورودی هوای تازه
• تغییر دور فن بدون بررسی سرعت حداقل موردنیاز
• بازگذاشتن دائمی در برای «تنظیم فشار»

بالانس هوا باید توسط تجهیزات تهویه انجام شود، نه با بازکردن تصادفی یک در یا دریچه.

فشار مناسب، نتیجه بالانس کل سیستم است

در پاسخ به سؤال «فشار مثبت یا منفی اتاق رنگ؟» باید ابتدا هدف سیستم مشخص شود. اگر مهار مه و بخارات رنگ اولویت دارد، فشار منفی خفیف نسبت به محیط بیرون یک راهکار مهم برای جلوگیری از انتشار آلودگی است. اگر کنترل ذرات و کیفیت سطح اهمیت ویژه‌ای دارد، طراحی ورودی هوای تمیز و فیلتراسیون دقیق ضروری می‌شود؛ اما این هدف نباید ایمنی Containment را از بین ببرد.

عملکرد پایدار زمانی حاصل می‌شود که فن ورودی و خروجی، سطح فیلترها، افت فشار کانال، دبی طراحی و فشار کابین به‌صورت یک مجموعه محاسبه شوند. فشار مناسب یک عدد جداگانه نیست؛ نتیجه درست‌کارکردن کل سیستم تهویه اتاق رنگ است.
