خواندن پلاک فن صنعتی یعنی قبل از خرید یا تعویض دستگاه، بدانیم هر عدد روی پلاک، دیتاشیت و منحنی عملکرد چه اثری روی مکش، فشار، مصرف برق، صدا و عمر تجهیز دارد. بسیاری از خطاهای انتخاب فن از همینجا شروع میشود: خریدار فقط توان موتور یا قطر دهانه را میبیند، اما دبی هوا، فشار استاتیک، RPM، نقطه کاری و راندمان را با هم نمیخواند. در فن صنعتی، یک عدد بهتنهایی تصمیمساز نیست؛ ترکیب مشخصات است که نشان میدهد فن برای پروژه شما مناسب است یا نه.
| مشخصه روی پلاک یا دیتاشیت | معنای ساده | چرا مهم است؟ |
|---|---|---|
| دبی هوای فن صنعتی | حجم هوای جابهجاشده | ظرفیت واقعی تهویه یا مکش را نشان میدهد |
| فشار استاتیک فن | توان عبور هوا از مقاومت مسیر | برای کانال، فیلتر، هود و دمپر حیاتی است |
| فشار کل | جمع فشار استاتیک و سرعتی | در تحلیل دقیقتر عملکرد استفاده میشود |
| RPM | سرعت چرخش پروانه یا موتور | روی دبی، فشار، صدا و ایمنی اثر دارد |
| توان موتور فن صنعتی | قدرت الکتروموتور نصبشده | باید با توان موردنیاز فن هماهنگ باشد |
| راندمان فن صنعتی | نسبت کار مفید به انرژی مصرفی | روی برق مصرفی و هزینه بهرهبرداری اثر دارد |
| منحنی عملکرد فن صنعتی | رابطه دبی، فشار، توان و راندمان | نقطه کاری واقعی را مشخص میکند |
| ولتاژ، جریان و فرکانس | مشخصات برق موتور | برای تابلو، اینورتر و حفاظت الکتریکی لازم است |

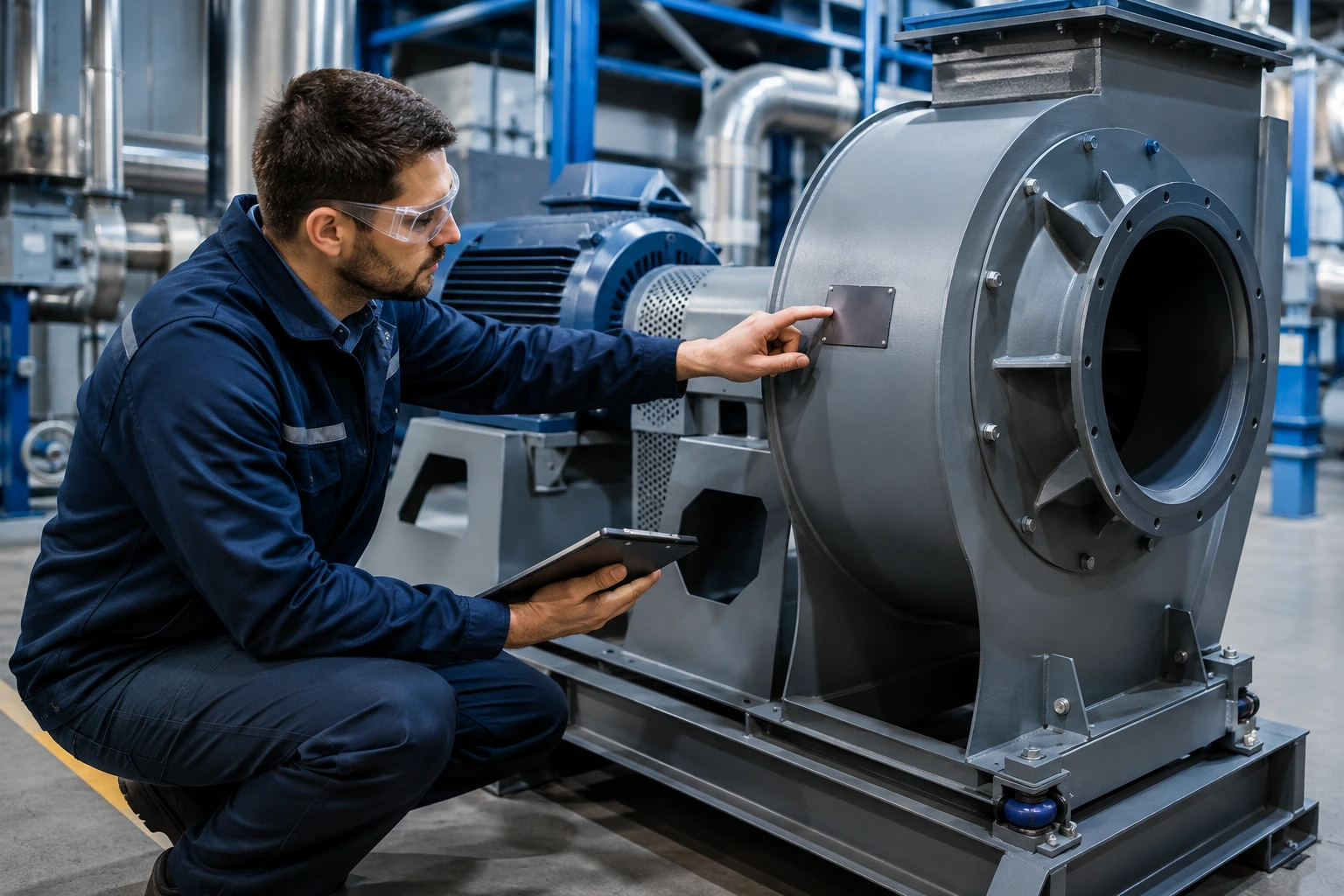

پلاک فن صنعتی دقیقاً چه چیزی را نشان میدهد؟
پلاک فن صنعتی معمولاً اطلاعات شناسنامهای دستگاه را ارائه میکند؛ مثل مدل، شماره سریال، ظرفیت، فشار، سرعت چرخش، توان موتور، ولتاژ، جریان، فرکانس، سال ساخت و گاهی جهت چرخش یا نوع پروانه. این اطلاعات برای خرید قطعه، سفارش فن جایگزین، بررسی سازگاری با تابلو برق و مقایسه با دیتاشیت کاربرد دارد.
اما باید به یک نکته دقت کرد: پلاک همیشه همه واقعیت عملکرد را توضیح نمیدهد. ممکن است روی پلاک فقط «۵.۵ کیلووات» یا «۱۴۵۰ RPM» دیده شود، اما این اعداد بدون دبی و فشار، برای انتخاب کافی نیستند. فن ۵.۵ کیلووات در یک نقطه کاری میتواند انتخاب مناسبی باشد و در نقطه کاری دیگر، ناکارآمد یا پرمصرف شود.
استاندارد ANSI/AMCA 210-25 روشهای آزمایشگاهی یکنواختی را برای ارزیابی عملکرد آیرودینامیکی فن تعریف میکند و پارامترهایی مانند نرخ جریان هوا، فشار ایجادشده، توان مصرفی، چگالی هوا، سرعت چرخش و راندمان را مبنای رتبهبندی یا تضمین عملکرد میداند. یعنی اطلاعات اصلی فن باید کنار هم خوانده شوند، نه جدا از هم.
دیتاشیت فن با پلاک چه فرقی دارد؟
پلاک، خلاصه شناسنامه دستگاه است؛ دیتاشیت، توضیح فنی کاملتر. در نحوه خواندن دیتاشیت فن باید دنبال دادههایی باشید که در پلاک جا نمیشوند: نوع فن، نوع پروانه، دبی در چند نقطه، فشار استاتیک و کل، توان جذبشده، راندمان، سطح صدا، ابعاد، وزن، جنس بدنه، جنس پروانه، نوع انتقال قدرت، شرایط تست و محدودیتهای کاری.
برای مثال، دیتاشیت یک فن سانتریفوژ ممکن است نشان دهد که دستگاه در دبی ۱۰ هزار مترمکعب بر ساعت، فشار استاتیک ۱۲۰۰ پاسکال و توان جذبی ۶.۸ کیلووات دارد. اگر فقط توان موتور ۷.۵ کیلووات را ببینید، شاید تصور کنید همه چیز مناسب است؛ اما اگر فشار مسیر واقعی شما ۱۸۰۰ پاسکال باشد، همان فن ممکن است به نقطه کاری مطلوب نرسد. به گفته AMCA درباره منحنی فن:
«خواندن درست منحنی فن به انتخابکنندگان کمک میکند ویژگیها و ظرفیتهای تجهیزات مختلف را بفهمند و فنی را انتخاب کنند که با نیاز کاربرد هماهنگتر است.»
دبی هوای فن صنعتی؛ عددی که نباید با قدرت موتور اشتباه شود
دبی هوای فن صنعتی یعنی مقدار هوایی که فن در واحد زمان جابهجا میکند. این عدد ممکن است با مترمکعب بر ساعت، مترمکعب بر ثانیه، لیتر بر ثانیه یا CFM نوشته شود. در بسیاری از دیتاشیتها، دبی روی محور افقی منحنی عملکرد قرار میگیرد.
اشتباه رایج این است که خریدار میگوید «فن ۱۰ اسب میخواهم»، در حالی که نیاز واقعی او دبی مشخصی در فشار مشخص است. توان موتور نتیجه انتخاب درست است، نه نقطه شروع انتخاب. اگر دبی کمتر از نیاز باشد، تهویه صنعتی ضعیف میشود، غبار یا گرما در محیط میماند و دستگاههای پاییندست درست کار نمیکنند. اگر دبی بیش از حد انتخاب شود، مصرف برق، صدا، سرعت کانال و هزینه خرید بالا میرود.
پس در راهنمای انتخاب فن صنعتی، دبی همیشه باید همراه با فشار خوانده شود. دبی بالا در فشار صفر یا تخلیه آزاد، ارزش مقایسهای محدودی دارد؛ چون بیشتر پروژههای صنعتی کانال، فیلتر، دمپر، هود یا تجهیز مقاوم در مسیر دارند.
فشار استاتیک فن و فشار کل را چطور بخوانیم؟
فشار استاتیک فن نشان میدهد فن تا چه حد میتواند مقاومت مسیر را جبران کند. این مقاومت از کانالکشی، زانوییها، فیلتر، هود، دریچه، صداگیر، کویل، سیکلون یا بگ فیلتر ایجاد میشود. اگر فشار استاتیک کمتر از نیاز سیستم باشد، فن حتی با موتور مناسب هم دبی مورد انتظار را نمیدهد.
فشار کل، مجموع فشار استاتیک و فشار سرعتی است. AMCA در توضیح منحنیها اشاره میکند که فشار سرعتی خروجی به فشار استاتیک اضافه میشود تا منحنی دبی در برابر فشار کل بهدست آید؛ همچنین فشار کل فن برابر مجموع فشار استاتیک و فشار سرعتی فن است.
برای خرید عملی، معمولاً فشار استاتیک بیشتر مورد سؤال قرار میگیرد؛ چون مستقیماً با افت فشار سیستم درگیر است. با این حال، در پروژههای دقیقتر، مخصوصاً در مقایسه فنی بین چند مدل، فشار کل، سرعت خروجی و شرایط تست هم اهمیت دارند.
RPM یا دور موتور فن؛ عدد کوچک با اثر بزرگ
دور موتور فن یا RPM سرعت چرخش پروانه یا محور را نشان میدهد. در فنهای مستقیم، RPM موتور معمولاً همان RPM پروانه است. در فنهای تسمهپولی، دور پروانه میتواند با تغییر قطر پولیها متفاوت از دور موتور باشد.
افزایش دور معمولاً دبی و فشار را تغییر میدهد، اما همیشه راهحل سادهای نیست. دور بالاتر میتواند صدا، لرزش، تنش مکانیکی و توان مصرفی را افزایش دهد. در فنهایی که با اینورتر کنترل میشوند، باید مطمئن شد محدوده دور مجاز از نظر موتور، پروانه، یاتاقان، بالانس و منحنی عملکرد رعایت میشود.
اگر روی پلاک فقط ۱۴۵۰ RPM نوشته شده، باید بررسی شود این عدد مربوط به الکتروموتور است یا پروانه. در پروژههای جایگزینی، همین تفاوت میتواند باعث شود فنی که ظاهراً مشابه است، در عمل مکش متفاوتی ایجاد کند.
توان موتور فن صنعتی؛ چرا بزرگتر همیشه بهتر نیست؟
توان موتور فن صنعتی معمولاً با کیلووات یا اسب بخار نوشته میشود. روی پلاک الکتروموتور، علاوه بر توان، ولتاژ، جریان، فرکانس، ضریب توان، کلاس عایقی، درجه حفاظت و RPM هم دیده میشود. این اطلاعات برای تابلو برق، بیمتال، کنتاکتور، کابل، اینورتر و حفاظت موتور ضروری است.
توان موتور باید از توان جذبی فن بیشتر باشد و حاشیه اطمینان مناسبی داشته باشد. اما انتخاب موتور خیلی بزرگ هم انتخاب خوبی نیست؛ چون هزینه خرید، جریان راهاندازی و گاهی راندمان بهرهبرداری را بدتر میکند. در منحنی عملکرد، باید توان موردنیاز فن در نقطه کاری خوانده شود، نه اینکه فقط به عدد موتور روی پلاک تکیه شود.
AMCA در مقاله منحنی فن توضیح میدهد که منحنی توان معمولاً همراه منحنی فشار نمایش داده میشود و توان موردنیاز باید در دبی موردنظر خوانده شود. در نمونهای که AMCA بررسی کرده، توان لازم در نقطه کاری مشخص از روی منحنی توان استخراج میشود.
منحنی عملکرد فن صنعتی را از کجا شروع کنیم؟
منحنی عملکرد فن صنعتی معمولاً چند رابطه را نشان میدهد: دبی در برابر فشار، دبی در برابر توان، دبی در برابر راندمان و گاهی منحنی سیستم. برای خواندن آن، اول دبی موردنیاز را روی محور افقی پیدا کنید، سپس خطی عمودی تا منحنی فشار در نظر بگیرید و از محل تقاطع، فشار متناظر را بخوانید.
AMCA همین روش را برای خواندن منحنی توضیح میدهد: از دبی موردنیاز روی محور افقی به سمت بالا حرکت میکنیم تا منحنی را قطع کند، سپس از محل تقاطع به محور فشار میرویم تا فشار تولیدی فن خوانده شود.
نقطهای که دبی موردنیاز و فشار موردنیاز همزمان تأمین میشود، نقطه کاری فن است. اگر دیتاشیت فقط یک عدد دبی حداکثر را نشان دهد، کافی نیست. باید ببینید فن در فشار واقعی سیستم شما چه دبیای میدهد. دبی آزاد یا Free Air معمولاً عدد جذابی است، اما برای کانالکشی صنعتی معیار نهایی نیست.
نقطه کاری فن؛ محل تصمیم واقعی
نقطه کاری فن جایی است که منحنی فن و منحنی سیستم به هم میرسند. AMCA توضیح میدهد که در طراحی سیستم تهویه، دبی مطلوب و افت فشار سیستم معمولاً Duty Point نامیده میشوند و فن در محل تقاطع منحنی سیستم و منحنی فن کار میکند.
این یعنی حتی اگر فن روی کاغذ ظرفیت خوبی داشته باشد، سیستم واقعی محل عملکرد را تعیین میکند. اگر فیلتر کثیف شود، دمپر بستهتر شود یا کانال طولانیتر از محاسبه باشد، منحنی سیستم تغییر میکند و نقطه کاری جابهجا میشود. نتیجه میتواند کاهش دبی، افزایش مصرف برق یا خروج فن از محدوده پایدار باشد.
در خرید فن سانتریفوژ برای غبارگیر، هود، کوره یا خط مکش، بررسی نقطه کاری مهمتر از مقایسه ظاهری قطر دهانه یا توان موتور است.
راندمان فن صنعتی؛ عددی برای هزینههای آینده
راندمان فن صنعتی نشان میدهد چه بخشی از انرژی مصرفی به کار مفید تبدیل میشود، راندمان پایین شاید در قیمت خرید دیده نشود، اما در قبض برق و گرمای تولیدی موتور خودش را نشان میدهد.
در منحنی عملکرد، معمولاً راندمان استاتیک یا راندمان کل در کنار دبی و فشار نمایش داده میشود. AMCA اشاره میکند که در بسیاری از نمودارهای عملکرد، منحنی راندمان استاتیک یا کل نیز نمایش داده میشود. بهترین انتخاب الزاماً بالاترین راندمان مطلق نیست؛ باید فن در نزدیکی محدوده راندمان مناسب و در نقطه کاری پایدار پروژه شما کار کند.
اگر دو فن دبی و فشار یکسان تولید میکنند، فنی که راندمان بهتر و توان جذبی کمتر دارد، در بهرهبرداری طولانیمدت اقتصادیتر است؛ حتی اگر قیمت اولیه کمی بالاتر باشد.
اینورتر چه اطلاعاتی را تغییر میدهد؟
اینورتر ابزار کنترل دور است، نه جادوگر اصلاح طراحی اشتباه. با کاهش یا افزایش فرکانس، سرعت موتور و در بسیاری از فنها سرعت پروانه تغییر میکند. این کار میتواند دبی را کنترل کند، مصرف انرژی را کاهش دهد و راهاندازی نرمتری ایجاد کند.
اما قبل از استفاده از اینورتر باید چند چیز بررسی شود: موتور برای کار با اینورتر مناسب باشد، محدوده فرکانس مجاز مشخص شود، فن در دورهای مختلف از نظر لرزش و صدا ایمن باشد و نقطه کاری از محدوده پایدار منحنی خارج نشود. اگر فشار سیستم زیاد است و فن از ابتدا کوچک انتخاب شده، اینورتر مشکل را حل نمیکند.
چکلیست سریع خواندن پلاک و دیتاشیت
قبل از خرید، تعویض یا استعلام قیمت فن، این موارد را کنار هم بررسی کنید:
- مدل و نوع فن: آکسیال، سانتریفوژ، بکوارد، فوروارد یا فشارقوی
- دبی هوا در نقطه کاری، نه فقط دبی آزاد
- فشار استاتیک و در صورت نیاز فشار کل
- RPM پروانه و RPM الکتروموتور
- توان جذبی فن و توان نامی موتور
- ولتاژ، جریان، فرکانس و سازگاری با تابلو برق یا اینورتر
- راندمان در نقطه کاری
- سطح صدا، ابعاد، وزن و جهت چرخش
- شرایط تست و چگالی هوا در دیتاشیت
- جنس بدنه و پروانه برای شرایط محیطی پروژه
انتخاب درست از روی عددهای کنار هم
پلاک فن صنعتی زمانی ارزش واقعی دارد که کنار دیتاشیت و منحنی عملکرد خوانده شود. دبی هوا بدون فشار، فشار بدون منحنی، توان موتور بدون نقطه کاری و RPM بدون محدودیت مکانیکی، هیچکدام برای انتخاب مطمئن کافی نیستند. انتخاب دقیق یعنی بررسی همزمان مشخصات فنی فن صنعتی، شرایط پروژه و رفتار سیستم.
وقتی خریدار بتواند پلاک، دیتاشیت و منحنی عملکرد را درست بخواند، دیگر فقط به ظاهر دستگاه یا قدرت موتور تکیه نمیکند. نتیجه، فنی است که در محل نصب، دبی لازم را با فشار درست تأمین میکند، موتور آن تحت فشار غیرعادی قرار نمیگیرد، مصرف برق قابل دفاع میماند و سیستم تهویه صنعتی با کمترین خطا کار میکند.
