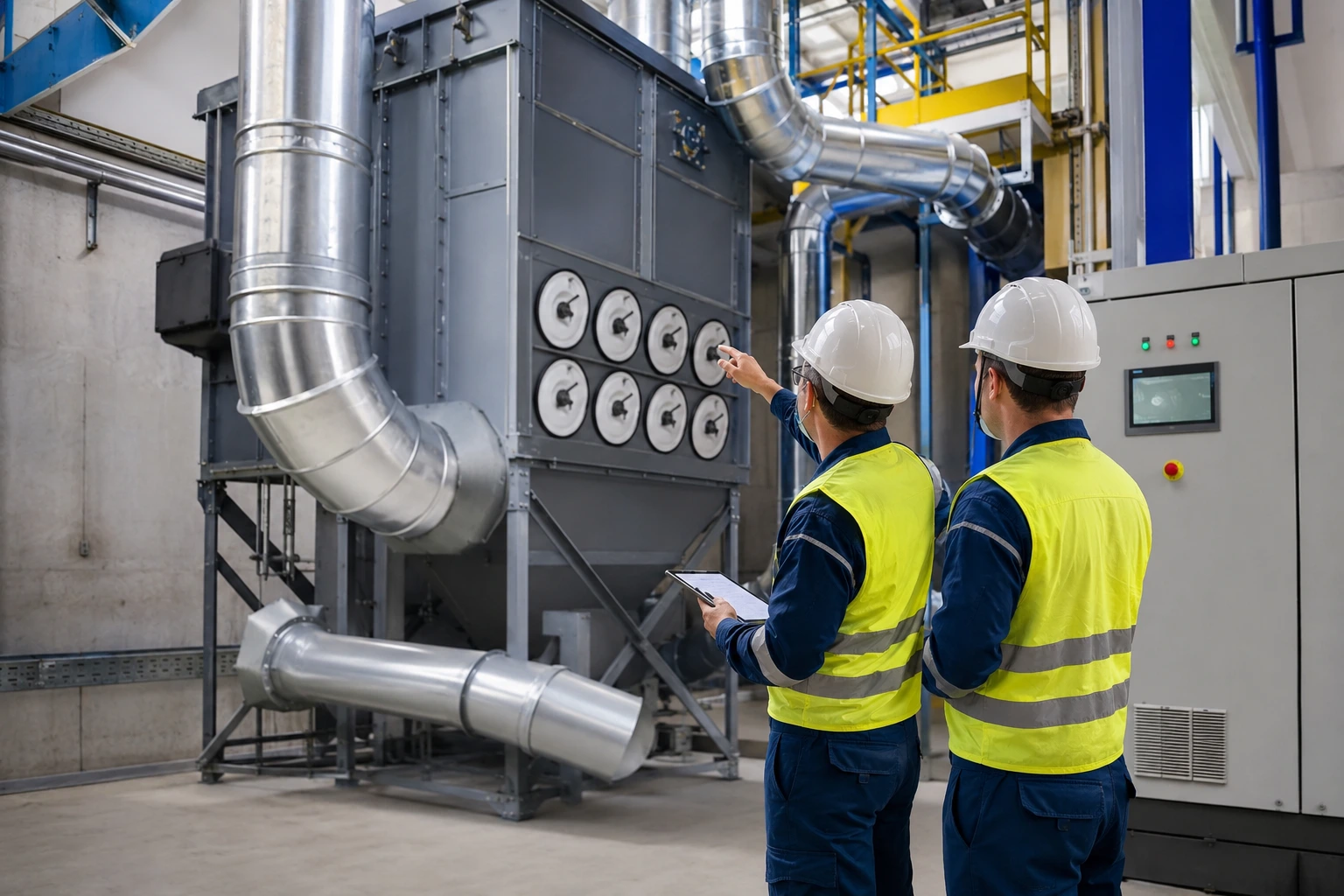

برای سفارش ساخت غبارگیر صنعتی، اولین قدم انتخاب مدل یا پرسیدن قیمت نیست؛ باید اطلاعات فنی خط تولید آماده باشد. غبارگیر زمانی درست طراحی میشود که نوع غبار، حجم تولید آلاینده، دبی هوا، افت فشار، نوع فیلتر، شرایط نصب و محدودیتهای پروژه مشخص شده باشد. اگر این دادهها ناقص باشند، قیمت غبارگیر صنعتی فقط یک عدد تقریبی خواهد بود و احتمال تغییر مشخصات، افزایش هزینه یا عملکرد ضعیف دستگاه بعد از نصب بالا میرود.
| داده موردنیاز | کاربرد در طراحی | نمونه اطلاعات قابل ارائه |
|---|---|---|
| نوع فرآیند | مشخص میکند غبار از کجا تولید میشود | برش چوب، تخلیه پودر، جوشکاری |
| نوع و ویژگی غبار | انتخاب فیلتر و ایمنی را تعیین میکند | خشک، چسبنده، ساینده، قابل اشتعال |
| حجم تولید آلاینده | روی ظرفیت مخزن و تخلیه اثر دارد | سبک، متوسط، پیوسته و سنگین |
| دبی هوای غبارگیر صنعتی | ظرفیت مکش را مشخص میکند | ۸۰۰۰ مترمکعب بر ساعت |
| افت فشار مسیر | انتخاب فن و موتور را تعیین میکند | ۱۵۰۰ پاسکال |
| نوع فیلتر | کیفیت هوای خروجی را کنترل میکند | کیسهای، کارتریجی، هپا |
| جنس بدنه | دوام دستگاه را مشخص میکند | فولادی، گالوانیزه، استیل |
| محل نصب | روی ابعاد، شاسی و ایمنی اثر دارد | داخل سالن، فضای باز، پشتبام |
| محدودیت فضا و صدا | از مشکل نصب و بهرهبرداری جلوگیری میکند | ارتفاع محدود، صدای زیر ۸۵ دسیبل |
| برق و کنترل | تابلو، موتور و اینورتر را مشخص میکند | سهفاز، اینورتر، پالسجت |
چرا آمادهسازی دادهها قبل از تماس مهم است؟
غبارگیر صنعتی یک دستگاه آماده با نسخه ثابت برای همه کارخانهها نیست. حتی دو خط تولید مشابه میتوانند به دلیل تفاوت در نوع ماده، سرعت تولید، رطوبت، مسیر کانالکشی و ساعات کار، به دو طراحی متفاوت نیاز داشته باشند. به همین دلیل، طراحی غبارگیر صنعتی از شناخت پروژه شروع میشود، نه از انتخاب سریع یک مدل.
در منابع تخصصی غبارگیری نیز مشخصاتی مثل دبی هوا، افت فشار، ظرفیت فیلتراسیون، توان موتور، نوع آلاینده و حجم تولید گردوغبار بهعنوان اطلاعات مهم انتخاب سیستم معرفی میشوند. به گفته AMCA درباره انتخاب تجهیزات هوارسان صنعتی:
«معمولاً حداقل یک نقطه کاری باید با جریان هوا، فشار، دمای کاری و چگالی گاز تعریف شود.»
همین منطق در غبارگیر هم وجود دارد؛ بدون نقطه کاری، ساخت دستگاه بیشتر بر پایه حدس انجام میشود.
۱. نوع فرآیند و منبع تولید غبار
اولین دادهای که باید آماده کنید، توضیح فرآیند است. غبار از کدام بخش تولید میشود؟ ارهکاری، سنباده، برش لیزر، جوشکاری، تخلیه کیسه، میکسر پودر، آسیاب، کوره، الواتور یا انتقال مواد؟
این توضیح ساده مسیر طراحی را عوض میکند. برای گردوغبار چوب، موضوع براده و ذرات سبک مطرح است. برای پودرهای معدنی، سایش و وزن ذرات اهمیت دارد. در صنایع غذایی و دارویی، تمیزی، جنس بدنه و دسترسی به شستوشو مهمتر میشود. در فلزکاری، دود و ذرات ریز ممکن است نیاز به فیلتر دقیقتر داشته باشند.
بهتر است بهجای گفتن «برای کارخانه غبارگیر میخواهیم»، بنویسید: «غبار از مرحله تخلیه پودر به میکسر تولید میشود و اپراتور هنگام باز کردن کیسه با گردوغبار معلق روبهروست.»
۲. نوع و ویژگی غبار
بعد از فرآیند، باید خود آلاینده شناخته شود. غبار خشک است یا مرطوب؟ چسبنده است یا آزادانه حرکت میکند؟ ذرات آن ریز هستند یا درشت؟ ساینده است؟ قابل اشتعال است؟ بوی خاص، بخار شیمیایی یا چربی همراه دارد؟
این اطلاعات در انتخاب فیلتر غبارگیر نقش مستقیم دارد. غبار خشک و غیرچسبنده ممکن است با بگ فیلتر یا فیلتر کارتریجی بهخوبی کنترل شود. اما غبار چسبنده میتواند روی سطح فیلتر بنشیند و باعث افزایش افت فشار شود. ذرات ساینده هم ممکن است بدنه، کانال و پروانه فن را فرسوده کنند.
اگر غبار قابل اشتعال باشد، طراحی باید با دقت بیشتری انجام شود؛ چون فقط جمعآوری ذرات مطرح نیست و ایمنی سیستم، تخلیه الکتریسیته ساکن، مسیر تخلیه و جانمایی دستگاه نیز اهمیت پیدا میکند.
۳. حجم تولید آلاینده و الگوی کارکرد
حجم آلاینده مشخص میکند غبارگیر باید سبک، متوسط یا سنگین طراحی شود. تولید غبار در یک کارگاه کوچک با چند ساعت کار روزانه با خط تولیدی که سه شیفت پیوسته کار میکند، تفاوت دارد.
برای برآورد بهتر، این موارد را آماده کنید: تعداد ساعات کار در روز، تعداد نقاط مکش، پیوسته یا مقطعی بودن تولید غبار، مقدار تقریبی غبار جمعشده در هر شیفت و اینکه آیا دستگاه باید همزمان چند ایستگاه را پوشش دهد یا نه.
این دادهها روی حجم مخزن، سیستم تخلیه، تعداد فیلترها، نوع فن و حتی برنامه سرویس اثر میگذارند. در پروژههای پیوسته، تخلیه دستی مخزن شاید ارزانتر باشد، اما میتواند بهرهبرداری را سخت و پرریسک کند.
۴. دبی هوای غبارگیر صنعتی
دبی هوای غبارگیر صنعتی یعنی مقدار هوایی که باید از نقاط تولید غبار مکش شود. این عدد معمولاً با مترمکعب بر ساعت اعلام میشود و از مهمترین ورودیهای محاسبه ظرفیت غبارگیر است.
دبی باید بر اساس هودها، دهانه مکش، سرعت جذب، تعداد دستگاههای فعال و همزمانی کار محاسبه شود. اگر دبی کمتر از نیاز باشد، غبار از هود فرار میکند و در سالن پخش میشود. اگر دبی بیش از حد زیاد انتخاب شود، دستگاه گرانتر، پرمصرفتر و پرصداتر خواهد بود.
در سفارش اولیه، اگر دبی دقیق ندارید، ابعاد دهانهها، تعداد ایستگاهها، نوع فرآیند و عکس محل تولید غبار را ارسال کنید تا محاسبه فنی دقیقتر انجام شود.
۵. افت فشار مسیر و کانالکشی
افت فشار یعنی مقاومتی که هوا هنگام عبور از هود، کانال، زانویی، دمپر، فیلتر و خروجی با آن روبهرو میشود. این عدد انتخاب فن و توان موتور را تعیین میکند. دو غبارگیر با دبی یکسان، اگر افت فشار متفاوت داشته باشند، قیمت و ساختار متفاوتی خواهند داشت.
مسیر کانالکشی کوتاه و مستقیم، انرژی کمتری میخواهد. اما کانال طولانی، زانوییهای زیاد، فیلتر متراکم یا هود نامناسب، افت فشار را بالا میبرد. در نتیجه باید فن قویتر، موتور بزرگتر و گاهی بدنه مقاومتری انتخاب شود.
برای کاهش خطا، طول تقریبی کانال، قطر یا ابعاد کانال، تعداد زانوییها، نوع فیلتر و فاصله دستگاه تا محل غبار را آماده کنید.
۶. نوع فیلتر و ظرفیت فیلتراسیون
در بسیاری از پروژهها، تصمیم اصلی بین ساخت بگ فیلتر صنعتی، فیلتر کارتریجی یا سیستم ترکیبی است. بگ فیلتر برای دبیهای بالاتر و غبارهای حجیم کاربرد گستردهای دارد. فیلتر کارتریجی سطح فیلتراسیون فشردهتری ایجاد میکند و برای بسیاری از ذرات ریز مناسب است. گاهی هم سیکلون بهعنوان پیشجداکننده قبل از فیلتر اصلی قرار میگیرد.
ظرفیت فیلتراسیون فقط تعداد فیلتر نیست؛ سطح مؤثر فیلتر، جنس مدیا، سرعت عبور هوا، روش تمیزکاری و مقاومت فیلتر در برابر دما، رطوبت یا چسبندگی هم مهم است. اگر هوای تصفیهشده به سالن برمیگردد، دقت فیلتراسیون حساستر میشود.
۷. جنس بدنه، قیف و قطعات در تماس با غبار
جنس بدنه غبارگیر باید با محیط و آلاینده هماهنگ باشد. برای کاربردهای عمومی، بدنه فولادی رنگشده رایج است. برای فضای مرطوب، محیط خورنده یا صنایع حساس، گالوانیزه، استیل یا پوششهای خاص مطرح میشود.
| شرایط پروژه | انتخاب قابل بررسی | نکته مهم |
|---|---|---|
| غبار خشک و محیط معمولی | فولاد رنگشده | اقتصادی و رایج |
| فضای باز | رنگ مقاوم یا گالوانیزه | توجه به باران و آفتاب |
| رطوبت بالا | گالوانیزه یا پوشش مقاوم | کاهش خوردگی |
| مواد خورنده | استیل یا پوشش خاص | وابسته به نوع ماده |
| غبار ساینده | ورق ضخیمتر و تقویت مسیر | افزایش دوام |
در سفارش ساخت، جنس بدنه، ضخامت ورق، نوع رنگ، جنس قیف و روش تخلیه باید متناسب با پروژه تعیین شود، نه صرفاً با هدف کاهش قیمت اولیه.

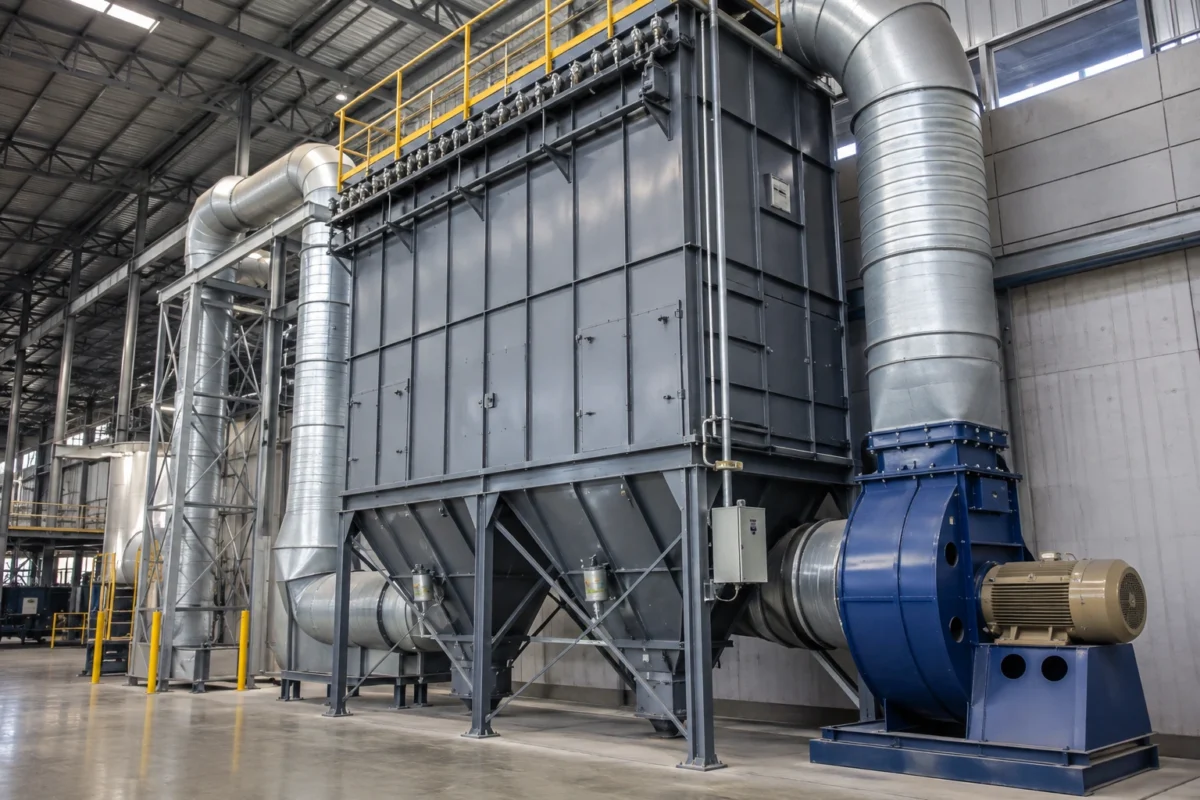

۸. محل نصب و محدودیتهای فضا
غبارگیر قرار است داخل سالن نصب شود یا بیرون ساختمان؟ روی زمین، پشتبام، سکوی فلزی یا کنار خط تولید؟ آیا مسیر دسترسی برای حمل دستگاه وجود دارد؟ ارتفاع سقف محدود است؟ امکان سرویس فیلترها از بالا یا کنار وجود دارد؟
این پرسشها روی ابعاد، شاسی، جهت ورودی و خروجی، لرزهگیر، صداگیر، نوع رنگ، دسترسی تعمیرات و حتی روش مونتاژ اثر دارند. گاهی دستگاه از نظر فنی درست است، اما در محل نصب جا نمیشود یا امکان تعویض فیلتر ندارد.
عکس محل نصب، نقشه ساده جانمایی و ابعاد فضای آزاد، از مهمترین اطلاعاتی است که قبل از تماس باید آماده شود.
۹. برق، تابلو کنترل و سیستم تمیزکاری
غبارگیرهای صنعتی معمولاً فقط با یک کلید روشن و خاموش کامل نمیشوند. بسته به طراحی، ممکن است به تابلو برق، اینورتر، کنترل اختلاف فشار، تایمر پالسجت، شیرهای پالس، کمپرسور یا مخزن هوای فشرده نیاز باشد.
اگر سیستم مکنده گردوغبار دائمکار است، کنترل هوشمند میتواند مصرف انرژی و استهلاک فیلتر را بهتر مدیریت کند. اگر فیلتر با پالسجت تمیز میشود، کیفیت هوای فشرده و تنظیمات پالس اهمیت زیادی دارد.
پیش از سفارش، نوع برق موجود، سهفاز یا تکفاز بودن، محدودیت آمپر، نیاز به اینورتر و سطح اتوماسیون مورد انتظار را مشخص کنید.
۱۰. سطح صدا، ایمنی و الزامات بهرهبرداری
سطح صدای مجاز، فاصله دستگاه تا اپراتور، نیاز به سایلنسر، خروجی هوا، تخلیه غبار و دسترسی سرویس باید از ابتدا دیده شود. دستگاهی که از نظر مکش مناسب است، اگر صدای آزاردهنده داشته باشد یا تخلیه آن دشوار باشد، در بهرهبرداری روزانه مشکل ایجاد میکند.
در بعضی پروژهها، غبارگیر باید با الزامات ایمنی خاص ساخته شود؛ مثل فیلتر آنتیاستاتیک، ارتینگ، دریچه انفجار، جانمایی بیرونی یا تخلیه کنترلشده. این موارد روی قیمت اثر دارند، اما حذف آنها در پروژههای حساس میتواند خطرناکتر و پرهزینهتر باشد.
نقش مشاوره و خدمات در تبدیل دادهها به دستگاه قابل ساخت
وقتی این ۱۰ داده آماده باشد، گفتوگو با سازنده از حالت عمومی خارج میشود و وارد فاز طراحی میشود. در این مرحله، ارتباط با کارشناسان کوئیک فن میتواند به تبدیل نیازهای پروژه به مشخصات فنی غبارگیر صنعتی کمک کند؛ از بررسی دبی و افت فشار تا انتخاب نوع فیلتر، جانمایی و برآورد قیمت.
در مسیر خدمات کوییک فن مواردی مثل مشاوره تلفنی رایگان، بازدید در محل، طراحی تخصصی، مهندسی و ساخت دستگاه، نصب و راهاندازی و خدمات پس از فروش، باید در جای درست پروژه دیده شوند. برای پروژههایی که اطلاعات اولیه هنوز کامل نیست، مشاوره تلفنی رایگان میتواند مرحله غربالگری باشد. اگر پروژه بزرگتر یا حساستر باشد، بازدید در محل و بررسی مسیر کانالکشی، هودها و محدودیت نصب، خطای طراحی را کمتر میکند.
در بخش طراحی تخصصی، استفاده از دانش مکانیک سیالات و ابزارهای شبیهسازی مانند ANSYS ،FLOW-3D و PowerFLOW زمانی ارزشمند است که دادههای واقعی پروژه آماده باشد. همچنین در مرحله مهندسی و ساخت، کیفیت ساخت، نوع جوش، طراحی پروانه، آببندی، مونتاژ و تست عملکرد، همان جایی است که یک نقشه فنی به دستگاه قابل اتکا تبدیل میشود. برای شروع این فرایند، صفحه تماس با کوییک فن مسیر طبیعی ارتباط با کارشناسان و ارسال مشخصات پروژه است.
دادههای درست، غبارگیر درست میسازند
سفارش ساخت غبارگیر صنعتی با یک تماس کوتاه شروع میشود، اما با دادههای دقیق به نتیجه مطمئن میرسد. نوع فرآیند، ویژگی غبار، حجم آلاینده، دبی هوا، افت فشار، نوع فیلتر، جنس بدنه، محل نصب، برق و الزامات صدا و ایمنی، پایههای اصلی طراحی هستند.
اگر این اطلاعات از ابتدا آماده باشد، قیمت غبارگیر صنعتی واقعیتر برآورد میشود، انتخاب فیلتر غبارگیر دقیقتر انجام میگیرد، ظرفیت دستگاه با نیاز خط تولید هماهنگ میشود و نصب نهایی با دردسر کمتری پیش میرود. غبارگیر خوب فقط دستگاهی برای جمعکردن گردوغبار نیست؛ بخشی از نظم تولید، سلامت محیط کار و پایداری خط صنعتی است.
