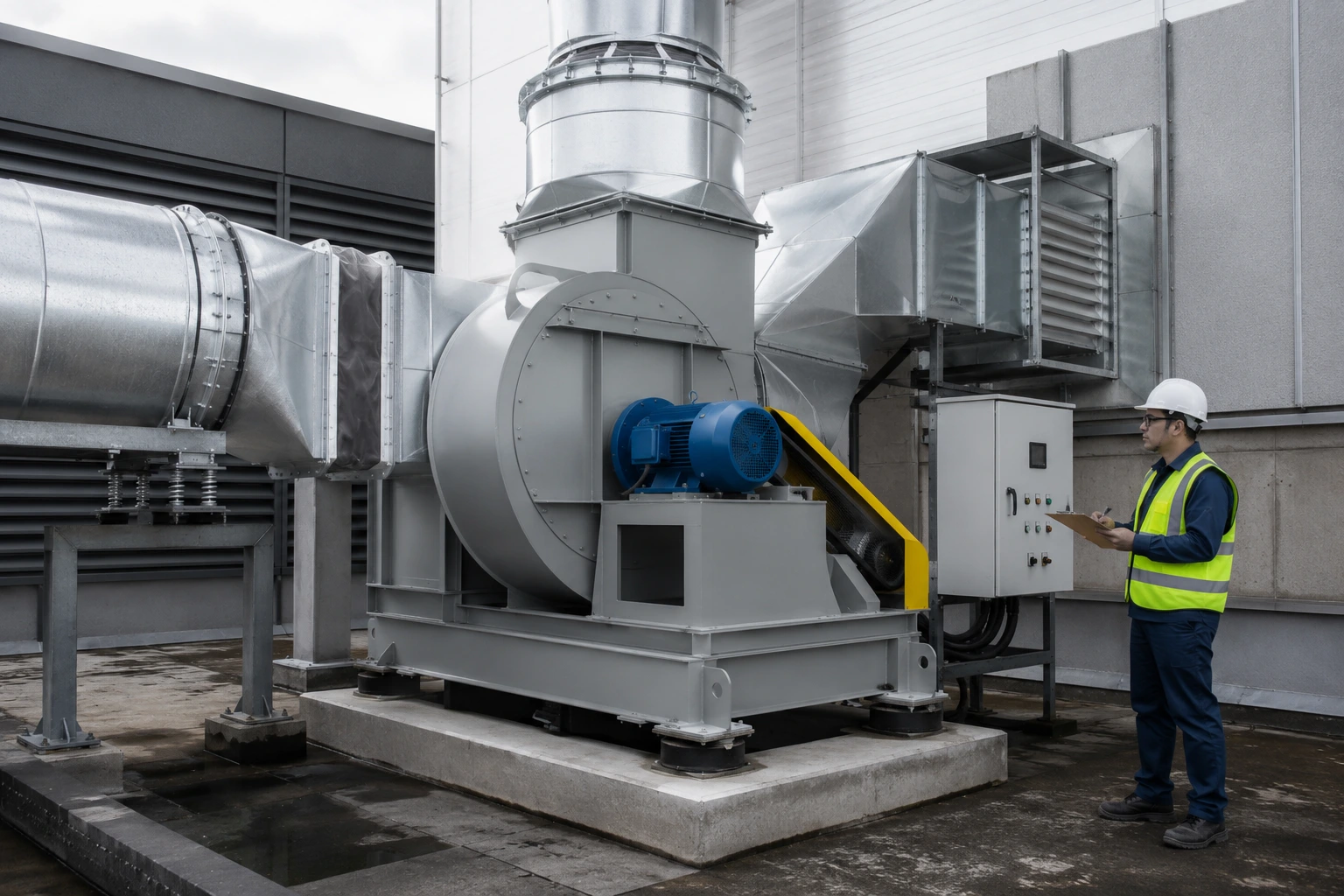

برای سفارش ساخت فن صنعتی، مهمترین کار قبل از تماس با سازنده این است که پروژه را با عدد و شرایط واقعی توضیح دهید، نه فقط با نام دستگاه. فن صنعتی سفارشی زمانی درست قیمتگذاری و ساخته میشود که دبی هوا، فشار استاتیک، نوع فن، جنس پروانه، دمای کاری، نوع سیال، محل نصب و محدودیتهای پروژه مشخص باشد. نبودن همین اطلاعات، معمولاً باعث تغییر قیمت بعد از مذاکره، انتخاب موتور اشتباه، صدای بیش از حد، افت مکش یا ساخت فنی میشود که روی کاغذ مناسب است اما در محل پروژه خوب کار نمیکند.
| داده فنی قبل از تماس | چرا مهم است؟ | نمونه اطلاعات قابل ارسال |
|---|---|---|
| دبی هوای فن صنعتی | ظرفیت واقعی فن را مشخص میکند | ۱۲,۰۰۰ مترمکعب بر ساعت |
| فشار استاتیک فن | مدل فن، دور و موتور را تعیین میکند | ۱,۵۰۰ پاسکال |
| نوع فن | مسیر طراحی را عوض میکند | سانتریفیوژ بکوارد یا آکسیال |
| نوع سیال یا گاز | روی متریال و ایمنی اثر دارد | هوای تمیز، دود، بخار، غبار |
| دمای کاری | انتخاب یاتاقان، رنگ و موتور را تغییر میدهد | ۸۰ درجه سانتیگراد |
| غبار یا رطوبت | روی پروانه و تخلیه تأثیر دارد | غبار چوب، رطوبت بالا |
| جنس بدنه | دوام و قیمت را تعیین میکند | فولادی، گالوانیزه، استیل |
| جنس پروانه فن صنعتی | با سایش، خوردگی و بالانس درگیر است | فولادی ضخیم، استیل، آلومینیوم |
| توان موتور فن صنعتی | مصرف برق و عملکرد را مشخص میکند | ۷.۵ کیلووات، سهفاز |
| شرایط نصب | روی شاسی، لرزهگیر و خروجی اثر دارد | فضای باز، پشتبام، داخل سالن |
| محدودیت ابعاد | از خطای ساخت و نصب جلوگیری میکند | حداکثر ارتفاع ۱.۶ متر |
| سطح صدای مجاز | روی دور، سایلنسر و جانمایی اثر دارد | زیر ۸۵ دسیبل در محل اپراتور |
چرا فن صنعتی سفارشی با فن آماده فرق دارد؟
فن آماده برای کاربردهای عمومی ساخته میشود، اما فن سفارشی برای یک نقطه کاری مشخص طراحی میشود. در تهویه صنعتی، نقطه کاری یعنی ترکیب دبی و فشار در شرایط واقعی سیستم. AMCA در توضیح مشخصات لازم برای پیشنهاد فنی فن صنعتی اشاره میکند که حداقل یک نقطه بار باید با جریان هوا، فشار، دمای کاری و چگالی گاز تعریف شود. بر اساس توضیح AMCA:
«انتخاب و ساخت درست فن به ارتباط دقیق میان کاربر یا مهندس مشاور و سازنده از طریق مشخصات فنی وابسته است.»
همین موضوع دلیل تفاوت قیمت میان دو فن ظاهراً مشابه است. ممکن است هر دو فن قطر پروانه نزدیک به هم داشته باشند، اما یکی برای هوای تمیز و فشار متوسط ساخته شود و دیگری برای غبار ساینده، دمای بالا و کارکرد دائم. طبیعی است که ضخامت ورق، نوع پروانه، کلاس موتور، روش انتقال قدرت و حتی نوع رنگ این دو دستگاه یکی نباشد.
۱. دبی هوای فن صنعتی؛ عددی که ظرفیت را تعریف میکند
اولین داده جدی برای طراحی فن، دبی هوای فن صنعتی است. دبی نشان میدهد فن در هر ساعت یا هر دقیقه چه حجم هوایی را باید جابهجا کند. این عدد معمولاً با مترمکعب بر ساعت، مترمکعب بر دقیقه یا CFM اعلام میشود.
اگر دبی مشخص نباشد، سازنده فقط میتواند حدس بزند. حدس در پروژه صنعتی هزینه دارد؛ فن کوچکتر از نیاز، مکش کافی ایجاد نمیکند و فن بزرگتر از نیاز، مصرف برق و صدای اضافی میسازد. برای محاسبه دبی میتوان از تعداد تعویض هوا، ابعاد سالن، مشخصات هود، میزان آلودگی یا نیاز فرآیندی استفاده کرد.
بهجای جمله «یک فن برای سالن تولید میخواهم»، این جمله دقیقتر است: «سالن ۸۰۰ مترمربع با ارتفاع ۵ متر است و هدف، تخلیه هوای گرم با حدود ۶ بار تعویض هوا در ساعت است.»
۲. فشار استاتیک فن؛ مقاومت واقعی مسیر
فشار استاتیک فن یعنی فشاری که فن باید برای عبور دادن هوا از مسیر سیستم تأمین کند. این مسیر میتواند شامل کانال، زانویی، دمپر، فیلتر، هود، سیکلون، بگ فیلتر، دریچه، صداگیر و خروجی باشد.
دو فن با دبی یکسان، اگر فشار متفاوتی داشته باشند، قیمت و طراحی متفاوتی خواهند داشت. فشار بالاتر معمولاً به پروانه مناسبتر، بدنه مقاومتر، موتور قویتر یا دور بالاتر نیاز دارد. ASHRAE نیز در بحث انتخاب فن تأکید میکند که برای انتخاب درست، باید جریان هوا، مقاومت سیستم و اثرات ورودی و خروجی فن در کل سیستم بررسی شوند.

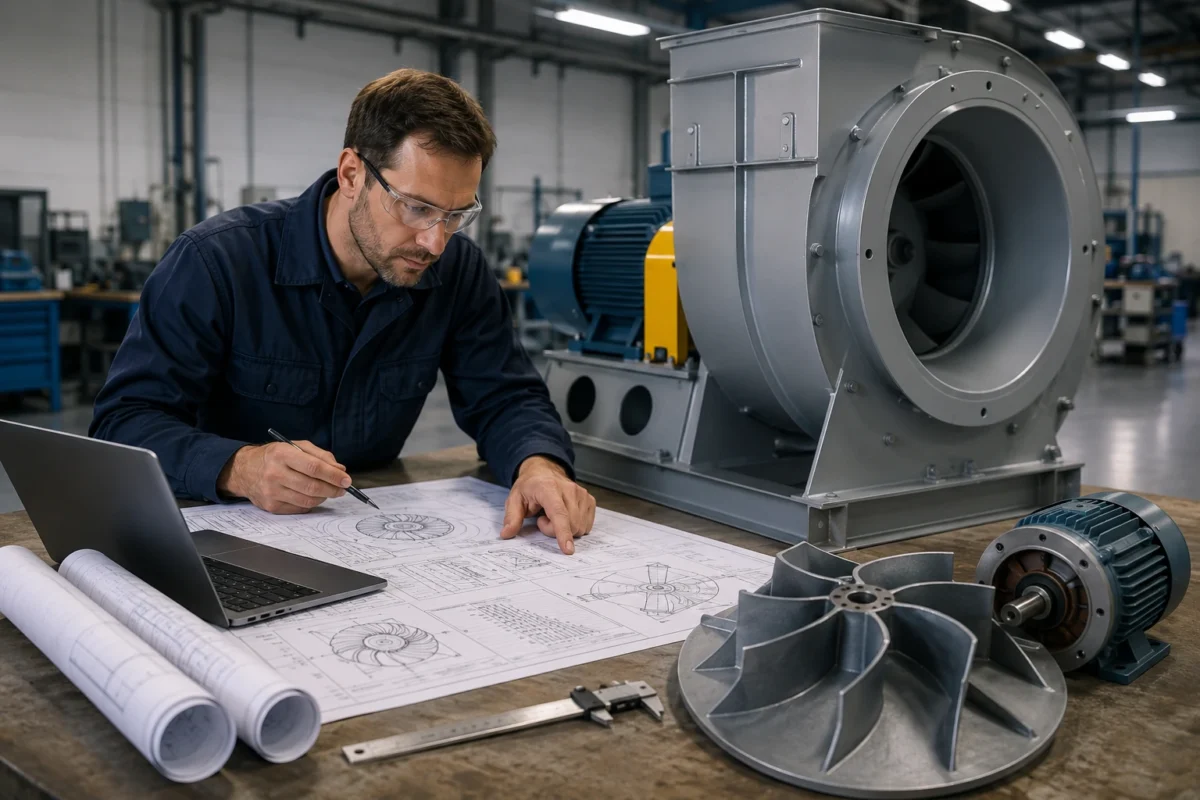

اگر محاسبات کانالکشی دارید، عدد فشار را با واحد پاسکال یا میلیمتر آب ارسال کنید. اگر ندارید، نقشه مسیر، طول کانال، تعداد زانوییها، نوع فیلتر و ابعاد دهانهها را اعلام کنید.
۳. نوع فن؛ سانتریفیوژ یا آکسیال؟
یکی از تصمیمهای اصلی در طراحی فن صنعتی، انتخاب نوع فن است. فن آکسیال صنعتی معمولاً برای جابهجایی حجم زیاد هوا در فشار پایین بهکار میرود؛ مانند تهویه عمومی سالن، خنککاری، اگزاست دیواری یا سقفی و گردش هوا در فضاهای بازتر.
در مقابل، فن سانتریفیوژ صنعتی برای مسیرهایی مناسبتر است که مقاومت بیشتری دارند؛ مثل کانال طولانی، فیلتر، غبارگیر، هود صنعتی، کوره، سیکلون یا خطوط فرآیندی. در صفحه فن سانتریفیوژ صنعتی کوییک فن مدلهایی مانند فوروارد، بکوارد، پلاگ فن، اکسترنال، انتقال مواد و فشار قوی دیده میشود که نشان میدهد حتی در یک خانواده محصول نیز انتخاب نهایی به فشار، دبی و نوع کاربرد بستگی دارد. برای تهیه فن های سفارشی بهتر است نوع فن پیشنهادی را بنویسید، اما انتخاب نهایی را به بررسی فنی وابسته کنید. گاهی پروژهای که ابتدا آکسیال به نظر میرسد، بهدلیل افت فشار مسیر به سانتریفیوژ نیاز دارد.
۴. نوع سیال یا گاز عبوری
فن فقط هوا را جابهجا نمیکند؛ گاهی با دود، بخار، هوای چرب، گاز خورنده، ذرات معلق، الیاف، گرد فلز، گرد چوب یا بخارات شیمیایی درگیر است. نوع سیال مستقیماً روی بدنه، پروانه، آببندی، رنگ، موتور، یاتاقان و حتی ایمنی اثر میگذارد.
هوای تمیز و خشک سادهترین حالت است. اما اگر گاز خورنده باشد، متریال ضدخوردگی اهمیت پیدا میکند. اگر ذرات ساینده وجود داشته باشد، پروانه و بدنه باید مقاومتر انتخاب شوند. اگر سیال قابل اشتعال یا خطرناک باشد، موضوعات ایمنی و استانداردهای حفاظتی باید جداگانه بررسی شوند.
برای سازنده، همین جملهها ارزش فنی دارند: «هوای عبوری شامل بخار آب و رطوبت بالاست»، «جریان دارای گرد چوب ریز است»، «هوا حاوی ذرات ساینده سبک است» یا «هوای خروجی از کوره با دمای بالا وارد فن میشود.»
۵. دمای کاری؛ تفاوت هوای سالن با هوای فرآیندی
دمای کاری یکی از دادههایی است که در تماسهای اولیه زیاد جا میافتد. فن برای هوای ۳۰ درجه با فن مخصوص هوای ۱۲۰ یا ۲۵۰ درجه یکسان نیست. AMCA در مقاله فنهای دمای بالا توضیح میدهد که دمای جریان داخل فن با دمای محیط اطراف موتور و یاتاقان متفاوت است و این تفاوت در انتخاب فن اهمیت دارد.
وقتی دما بالا میرود، ممکن است نیاز به یاتاقان مناسبتر، رنگ مقاوم به حرارت، کوپلینگ، فاصلهدادن موتور از مسیر هوای داغ یا انتخاب جنس خاص برای پروانه ایجاد شود. در برخی کاربردها، موتور نباید مستقیماً در مسیر هوای گرم قرار بگیرد.
برای اعلام دما، فقط دمای معمولی را ننویسید. دمای حداقل، حداکثر و حالت دائمکار را مشخص کنید. مثلاً: «دمای معمول ۹۰ درجه و پیک کوتاهمدت ۱۳۰ درجه سانتیگراد است.»
۶. میزان غبار، رطوبت یا چربی
غبار و رطوبت، رفتار فن را عوض میکنند. غبار خشک ممکن است باعث سایش شود. گرد چسبنده میتواند روی پرهها بنشیند و بالانس پروانه را بههم بزند. رطوبت بالا باعث خوردگی میشود. چربی آشپزخانه صنعتی یا بخارات روغنی نیز روی تمیزکاری و طراحی دسترسی سرویس اثر دارد.
در سفارش ساخت فن صنعتی سفارشی، لازم است مقدار تقریبی آلودگی را توضیح دهید. لازم نیست همیشه عدد آزمایشگاهی داشته باشید؛ همین که بگویید غبار سبک، غبار سنگین، ذرات درشت، رطوبت دائم، هوای چرب یا بخار خورنده وجود دارد، مسیر انتخاب را دقیقتر میکند.
در پروژههایی که میزان غبار بالاست، علاوه بر خود فن ممکن است به تجهیزاتی مثل سیکلون، بگفیلتر، هود صنعتی یا حتی طراحی مسیر تخلیه مناسب هم نیاز باشد. در این شرایط، مراجعه به بخش خدمات ما میتواند برای پروژههایی که صرفاً خرید یک دستگاه نیستند و به یک راهکار کاملتر در طراحی یا ساخت نیاز دارند، مسیر مناسبی برای ادامه بررسی و مطالعه فراهم کند.
۷. جنس بدنه فن صنعتی
جنس بدنه روی دوام، وزن، قیمت و سازگاری فن با محیط اثر دارد. بدنه فولادی رنگشده برای بسیاری از کاربردهای عمومی مناسب است، اما همیشه انتخاب نهایی نیست. در محیط مرطوب، گالوانیزه یا پوشش مقاومتر مطرح میشود. در بخارات خورنده، استیل یا پوشش ضدخوردگی میتواند ضروری باشد.
جدول زیر یک نگاه اولیه میدهد، اما جای طراحی فنی را نمیگیرد:
| شرایط پروژه | جنس قابل بررسی برای بدنه | نکته مهم |
|---|---|---|
| هوای تمیز و خشک | فولاد رنگشده | اقتصادی و رایج |
| نصب در فضای باز | فولاد با رنگ مقاوم یا گالوانیزه | توجه به باران و تابش |
| رطوبت بالا | گالوانیزه یا پوشش مقاوم | کنترل خوردگی |
| بخارات خورنده | استیل یا پوشش خاص | وابسته به نوع ماده |
| غبار ساینده | ورق ضخیمتر و طراحی مقاوم | کاهش فرسایش بدنه |
انتخاب جنس بدنه باید با نوع سیال، محل نصب و بودجه نگهداری هماهنگ باشد. ارزانترین جنس، همیشه اقتصادیترین انتخاب در عمر پروژه نیست.
۸. جنس پروانه فن صنعتی
جنس پروانه فن صنعتی حتی از بدنه هم حساستر است، چون پروانه قطعه چرخان اصلی و در تماس مستقیم با جریان هواست. پروانه باید هم از نظر مکانیکی مقاوم باشد، هم از نظر بالانس و ایمنی قابل اعتماد بماند.
در هوای تمیز، پروانه فولادی معمولی با رنگ مناسب میتواند کافی باشد و در محیط خورنده، استیل یا پوشش ویژه مطرح میشود ولی در برخی کاربردهای سبک، آلومینیوم استفاده میشود، اما برای غبار ساینده یا دمای بالا باید با احتیاط بررسی شود.
نوع پروانه نیز مهم است. پره فوروارد، بکوارد، رادیال، دیسکی یا پلاگ فن رفتار یکسانی ندارد. در کاربردهای فشار بالاتر یا غباردار، انتخاب هندسه پروانه میتواند تفاوت جدی در راندمان، صدا و دوام ایجاد کند.
۹. توان و دور موتور فن صنعتی
توان موتور فن صنعتی از روی دبی، فشار، راندمان، دور، چگالی هوا و ضرایب اطمینان انتخاب میشود. اعلام توان پیشنهادی مفید است، اما کافی نیست. ممکن است مشتری بگوید «فن ۱۰ اسب میخواهم»، در حالی که نقطه کاری واقعی به موتور کوچکتر یا بزرگتر نیاز داشته باشد.
دور موتور نیز روی صدا، ابعاد پروانه، انتقال قدرت و راندمان اثر دارد. فن دوربالا ممکن است کوچکتر و ارزانتر شود، اما صدای بیشتری تولید کند یا برای غبار خاص مناسب نباشد. فن دورپایین میتواند نرمتر کار کند، اما ابعاد و قیمت بالاتری داشته باشد.
اطلاعات برق هم باید روشن باشد: تکفاز یا سهفاز، ولتاژ، فرکانس، محدودیت آمپر، دائمکار بودن، نیاز به اینورتر و روش راهاندازی. اگر کنترل دور لازم است، از ابتدا اعلام شود تا تابلو برق، موتور و حفاظتها درست انتخاب شوند.

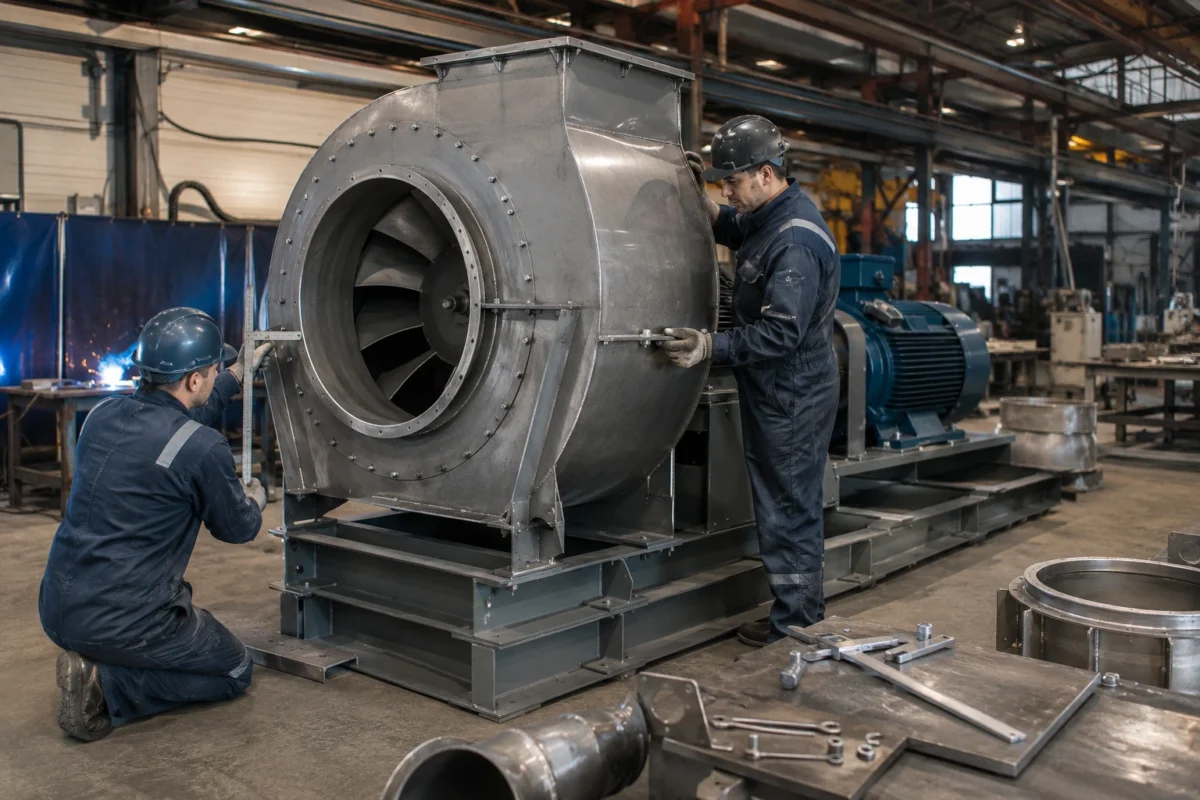

۱۰. شرایط نصب و مسیر کانالکشی
فن در کجا نصب میشود؟ داخل سالن، فضای باز، پشتبام، کنار خط تولید، روی شاسی، روی دیوار یا داخل باکس؟ پاسخ این سؤال روی طراحی خروجی، شاسی، لرزهگیر، جهت دهانه، نوع پوشش و دسترسی تعمیرات اثر دارد.
در فن سانتریفیوژ، زاویه خروجی حلزونی و جهت گردش اهمیت زیادی دارد. اگر با مسیر کانال هماهنگ نباشد، نصب سخت میشود و گاهی افت فشار اضافه ایجاد میکند. ASHRAE در موضوع انتخاب فن به اثرات ورودی و خروجی و مقاومت کل سیستم اشاره میکند؛ یعنی فن جدا از کانال و شرایط نصب انتخاب نمیشود.
عکس محل نصب، نقشه جانمایی، ارتفاع نصب، محدودیت جرثقیل یا لیفتراک و دسترسی سرویس، اطلاعاتی هستند که خطای ساخت را کم میکنند.
۱۱. محدودیت ابعاد و وزن
در سفارش فن سفارشی، ابعاد فقط یک خروجی طراحی نیست؛ گاهی از ابتدا یک محدودیت جدی است. ممکن است فن باید از درِ مشخصی عبور کند، روی سکوی موجود نصب شود، داخل اتاقک جا بگیرد یا با کانال فعلی همراستا شود.
ابعاد مجاز طول، عرض، ارتفاع، قطر دهانه ورودی و خروجی، محل فلنجها و وزن قابل تحمل سازه را اعلام کنید. اگر محدودیت حمل دارید، سازنده میتواند بدنه را چندتکه طراحی کند یا روش مونتاژ در محل را پیشنهاد دهد.
بیتوجهی به این بخش، یکی از تلخترین خطاهاست: فنی که از نظر عملکرد درست طراحی شده، اما در محل نصب جا نمیشود یا برای سرویسکاری فضای کافی ندارد.
۱۲. سطح صدای مجاز
سطح صدا در تهویه صنعتی موضوعی تزئینی نیست. صدای زیاد میتواند محیط کار را آزاردهنده کند، ارتباط اپراتورها را مختل کند و در برخی پروژهها نیاز به سایلنسر یا جانمایی متفاوت ایجاد کند. سرعت پروانه، دور موتور، نوع فن، لرزش، مسیر کانال و خروجی آزاد همگی روی صدا اثر دارند.
اگر فن نزدیک اپراتور، دفتر، ساختمان مسکونی، بیمارستان یا فضای حساس نصب میشود، سطح صدای مجاز را از ابتدا اعلام کنید. ممکن است انتخاب فن بزرگتر با دور کمتر، نصب لرزهگیر، استفاده از سایلنسر یا تغییر محل نصب، هزینه اولیه را کمی بالا ببرد اما کیفیت کارکرد را بهتر کند.
در صفحه محصولات کوییک فن، تجهیزاتی مثل لرزهگیر، سایلنسر، دمپر، کانال، تابلو برق، اینورتر و الکتروموتور در کنار گروههای محصولی دیده میشوند؛ یعنی در بسیاری از پروژهها، خود فن فقط بخشی از پکیج نهایی است.
نمونه متن آماده برای ارسال به سازنده
برای اینکه تماس یا پیام شما سریعتر به نتیجه برسد، میتوانید اطلاعات پروژه را به این شکل آماده کنید:
«برای یک خط تولید، نیاز به ساخت فن سانتریفیوژ صنعتی داریم. دبی موردنیاز حدود ۱۵,۰۰۰ مترمکعب بر ساعت و فشار استاتیک حدود ۱,۸۰۰ پاسکال است. سیال عبوری هوای گرم همراه با غبار سبک است. دمای معمول ۷۰ درجه و حداکثر ۱۰۰ درجه سانتیگراد خواهد بود. فن داخل سالن نصب میشود، برق سهفاز در دسترس است و کنترل دور با اینورتر نیاز داریم. محدودیت ارتفاع دستگاه ۱.۸ متر است و سطح صدا باید برای محیط کاری قابل قبول باشد.»
چنین متنی باعث میشود واحد مهندسی فروش از همان ابتدا وارد طراحی شود، نه پرسشهای پراکنده و رفتوبرگشتهای طولانی. برای ارسال مشخصات، صفحه تماس با کوییک فن مسیرهای ارتباطی رسمی مثل شماره تماس، ایمیل، واتساپ و آدرس دفتر و کارخانه را ارائه کرده است.
وقتی ۱۲ داده آماده باشد، سفارش دقیقتر ساخته میشود
سفارش ساخت فن صنعتی زمانی حرفهای پیش میرود که خریدار و سازنده درباره یک چیز صحبت کنند: نقطه کاری واقعی و شرایط واقعی پروژه. دبی، فشار استاتیک، نوع فن، نوع سیال، دما، غبار، رطوبت، جنس بدنه، جنس پروانه، توان موتور، شرایط نصب، محدودیت ابعاد و سطح صدا، نقشه راه طراحی و قیمتگذاری هستند.
فن سفارشی خوب فقط دستگاهی نیست که هوا را جابهجا کند؛ باید در محل نصب جا بگیرد، با سیال سازگار باشد، موتور مناسبی داشته باشد، صدای کنترلشده تولید کند و در کارکرد طولانی پایدار بماند. هر عددی که قبل از تماس آماده میشود، یک خطا را از مرحله ساخت حذف میکند.
