منحنی عملکرد فن نموداری است که نشان میدهد یک فن در سرعت و شرایط مشخص، در دبیهای مختلف چه مقدار فشار تولید میکند، چه توانی میگیرد و با چه راندمانی کار میکند. انتخاب فن زمانی دقیق است که این منحنی در کنار منحنی سیستم فن خوانده شود؛ محل تقاطع این دو، نقطه کار فن است. به همین دلیل، عبارتهایی مثل «فن ۲۰ هزار مترمکعب بر ساعت» بدون مشخصبودن فشار موردنیاز سیستم، برای انتخاب فنی کافی نیستند. AMCA نیز نقطه کار را محل تعادل بین فشار تولیدشده توسط فن و افت فشار سیستم در همان دبی تعریف میکند.
| پارامتر | معنی آن در انتخاب فن |
|---|---|
| دبی Q | حجم هوایی که در واحد زمان جابهجا میشود |
| فشار فن | انرژی لازم برای غلبه بر مقاومت مسیر هوا |
| منحنی فن | رابطه دبی و فشار قابل تولید توسط فن |
| منحنی سیستم | رابطه دبی و افت فشار شبکه |
| نقطه کار | تقاطع منحنی فن و سیستم |
| راندمان | میزان تبدیل توان ورودی به توان مفید جریان هوا |
| توان موتور | توان موردنیاز فن در نقطه کار |
| دور فن | عاملی که دبی، فشار و توان را همزمان تغییر میدهد |
منحنی عملکرد فن دقیقاً چه چیزی را نشان میدهد؟
در سادهترین حالت، محور افقی منحنی عملکرد فن نشاندهنده دبی و محور عمودی بیانگر فشار است. منحنی فشار فن معمولاً از سمت دبی پایین و فشار بالا شروع میشود و با افزایش دبی به سمت فشار کمتر حرکت میکند.
اما نمودار کامل یک فن فقط یک خط ندارد. معمولاً اطلاعات دیگری مانند توان مصرفی، راندمان، سرعت دورانی و گاهی سطح صدا یا Fan Energy Index نیز در کنار منحنی فشار نمایش داده میشوند.
در تعریف AMCA، منحنی عملکرد نمایش گرافیکی فشار استاتیک یا کل و توان ورودی در محدودهای از دبی، برای سرعت و چگالی مشخص هواست و میتواند منحنی راندمان را نیز شامل شود.
بنابراین هدف از خواندن نمودار فقط این نیست که ببینیم فن «چقدر باد میدهد». باید بررسی کنیم در دبی موردنظر، چه فشاری، با چه راندمان و چه توان مصرفی در دسترس خواهد بود. این موضوع در انتخاب فنهای صنعتی اهمیت زیادی دارد، زیرا دو فن که روی کاغذ دبی مشابهی دارند ممکن است در یک شبکه کانالکشی واقعی، عملکرد کاملاً متفاوتی داشته باشند.

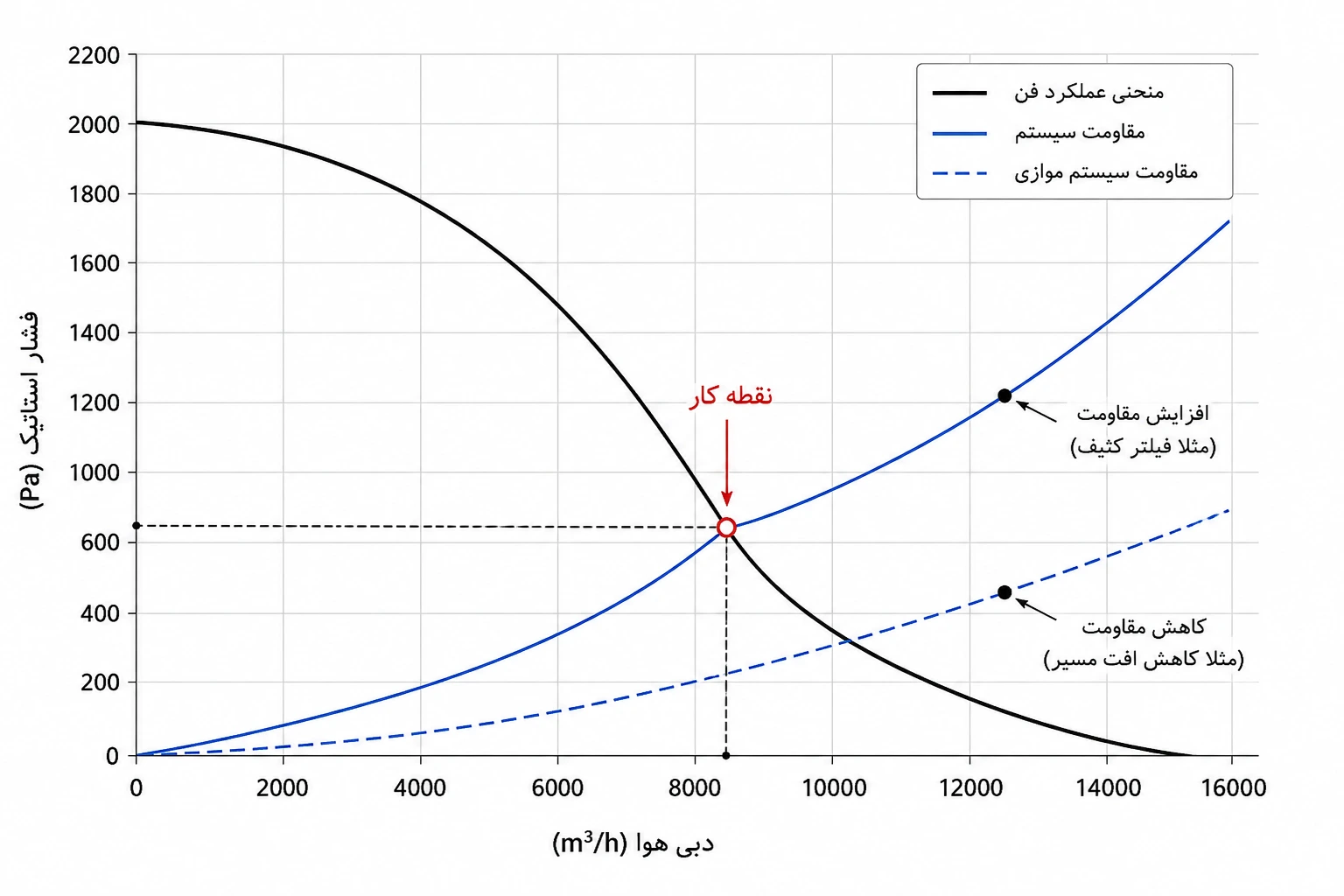

نقطه کار فن؛ عددی که عملکرد واقعی را تعیین میکند
نقطه کار فن جایی روی منحنی عملکرد است که فشار تولیدشده توسط فن دقیقاً با مقاومتی که سیستم در همان دبی ایجاد میکند برابر میشود. به بیان ساده، فن دبی را بهصورت مستقل «تحمیل» نمیکند. فن و شبکه کانال با یکدیگر به نقطه تعادل میرسند. بر اساس توضیح AMCA International:
«جریان هوا زمانی به نقطه تعادل میرسد که فشار تولیدشده توسط فن با افت فشار سیستم برابر شود.»
اگر منحنی فن و سیستم در 12,000 مترمکعب بر ساعت و 900 پاسکال همدیگر را قطع کنند، عملکرد واقعی سیستم تقریباً همین نقطه خواهد بود؛ نه لزوماً عدد دبی درجشده در نام محصول یا بیشترین دبی آزاد فن. این همان دلیلی است که انتخاب فن بر اساس «حداکثر دبی» میتواند نتیجه نامطلوب ایجاد کند.
منحنی سیستم فن چگونه ساخته میشود؟
منحنی سیستم فن نشان میدهد برای عبور دادن دبیهای مختلف از یک شبکه مشخص، چه فشاری لازم است.
کانال، زانو، سهراهی، دمپر، فیلتر، کویل، هود، سایکلون، اسکرابر، دریچه و سایر اجزای مسیر در برابر عبور هوا مقاومت ایجاد میکنند. برای بسیاری از سیستمهای متعارف تهویه، افت فشار دینامیکی تقریباً با مربع دبی تغییر میکند:
ΔP₂ / ΔP₁ ≈ (Q₂ / Q₁)²
فرض کنید افت فشار شبکه در دبی 10,000 مترمکعب بر ساعت برابر 600 پاسکال باشد. اگر بدون تغییر فیزیکی سیستم بخواهیم دبی را حدود 20 درصد افزایش دهیم، افت فشار جدید تقریباً خواهد شد:
600 × (1.2)² = 864 Pa
یعنی برای 20 درصد دبی بیشتر، حدود 44 درصد فشار بیشتری لازم شده است. ارائه AMCA درباره Fan/System Curve نیز این رابطه مربعی بین تغییر دبی و افت فشار را نشان میدهد. به همین دلیل است که اضافهکردن چندصد متر کانال، فیلتر جدید یا تجهیزات تصفیه میتواند نقطه کار سیستم را به شکل محسوسی جابهجا کند.
محاسبه افت فشار سیستم قبل از انتخاب فن
پیش از بازکردن کاتالوگ، باید محاسبه افت فشار سیستم انجام شود. در یک سیستم مکش، افت فشار بخش مکش تا ورودی فن، مقاومت تجهیزات، افت اتصالات و فشار لازم در سمت دهش باید در نظر گرفته شوند. AMCA نیز توضیح میدهد که فشار موردنیاز سیستم از مجموع نیاز فشاری بخش ورودی و خروجی فن تشکیل میشود.
محاسبه معمولاً شامل این اجزاست:
- افت اصطکاکی کانالهای مستقیم؛
- افت موضعی زانو، تبدیل، سهراهی و دمپر؛
- افت هود یا ورودی؛
- افت فیلتر، سیکلون، اسکرابر یا تجهیزات فرایندی؛
- افت مسیر خروجی، دودکش و تجهیزات جانبی؛
- حاشیه منطقی برای شرایط واقعی بهرهبرداری.
آخرین مورد نباید به «ضریب اطمینان بسیار بزرگ» تبدیل شود. اضافهکردن فشار و دبی زیاد برای اطمینان ممکن است فن را از نقطه راندمان مناسب خارج کند و هزینه موتور، برق، صدا و کنترل را افزایش دهد.
تفاوت فشار استاتیک فن و فشار کل چیست؟
فشار استاتیک فن یکی از پرکاربردترین پارامترها در انتخاب تجهیزات تهویه است، اما نباید بدون توجه به فشار سرعت و شرایط اندازهگیری تفسیر شود و فشار کل جریان از دو بخش اصلی تشکیل میشود:
فشار کل = فشار استاتیک + فشار سرعت
پس میتوان گفت فشار سرعت به انرژی جنبشی ناشی از حرکت هوا وابسته است. AMCA نیز در توضیح منحنی فن بیان میکند که فشار کل فن از جمع فشار استاتیک و فشار سرعت متناظر با سرعت متوسط هوا ساخته میشود. در پروژههای واقعی، مهم است بدانیم نرمافزار یا کاتالوگ سازنده فشار را به شکل Static Pressure، Total Pressure یا پارامتر دیگری گزارش کرده است. مقایسه مستقیم دو فن با دو تعریف متفاوت فشار میتواند انتخاب را کاملاً منحرف کند.
منحنی فن سانتریفیوژ را چگونه بخوانیم؟
در بسیاری از پروژههای صنعتی که سیستم دارای کانال، اتصالات و افت فشار قابلتوجه است، فن سانتریفیوژ یکی از گزینههای اصلی بررسی است. در خواندن منحنی فن سانتریفیوژ ابتدا دبی موردنیاز را روی محور افقی پیدا کنید. سپس تا منحنی فشار همان سرعت دورانی بالا بروید. مقدار فشار در محور عمودی باید با فشار موردنیاز سیستم تطابق داشته باشد. اما بررسی در این نقطه تمام نمیشود. توان مصرفی در همان دبی، راندمان، سرعت فن و محدوده پایدار عملکرد نیز باید کنترل شوند.
AMCA توضیح میدهد که کارکرد بیشازحد نزدیک به ناحیه پیک فشار و سمت چپ آن میتواند با ناپایداری جریان همراه باشد. از طرف دیگر، انتخاب بیشازحد نزدیک Free Delivery نیز ممکن است فن را به بخش کمبازده منحنی ببرد.
| محل تقریبی روی منحنی | پیامد احتمالی |
|---|---|
| بسیار چپ منحنی | احتمال ناپایداری و عملکرد نامناسب |
| نزدیک محدوده راندمان مناسب | معمولاً انتخاب مطلوبتر |
| بسیار راست منحنی | فشار کمتر و احتمال راندمان پایین |
| خارج از محدوده مجاز | انتخاب غیرقابلقبول |
پس «فن بزرگتر» الزاماً فن بهتر نیست. یک فن کوچکتر که نقطه کار طراحیشده در محدوده مطلوب منحنی آن قرار گرفته، میتواند از فن بزرگتری که با دمپر خفه شده کارآمدتر باشد.
راندمان فن صنعتی را در نقطه کار ببینید
راندمان فن صنعتی عدد ثابتی برای کل فن نیست و تغییر دبی و فشار تغییر میکند. فن ممکن است در یک نقطه راندمان بالایی داشته باشد و در نقطهای دیگر روی همان منحنی، عملکرد انرژی نامناسبتری ارائه دهد. این موضوع یکی از دلایلی است که امروزه شاخصهایی مانند FEI نیز بر عملکرد در نقطه واقعی تمرکز دارند.
AMCA توضیح میدهد که FEI بر دبی، فشار و راندمان تکیه دارد و برای ترکیبهای مختلف دبی و فشار محاسبه میشود؛ در نتیجه محل نقطه کار روی منحنی مستقیماً بر مصرف توان اثر دارد. برای خریدار صنعتی، این یعنی مقایسه دو مدل فقط با قطر پروانه، توان موتور یا حداکثر دبی کافی نیست. باید دید هر دو مدل در نقطه کار پروژه چه توانی میگیرند و چه راندمانی دارند.
تغییر دور فن چه بلایی سر منحنی میآورد؟
اگر هندسه فن ثابت بماند و دور تغییر کند، قوانین تشابه فن امکان تخمین تغییر عملکرد را فراهم میکنند. در شرایطی که فرضیات این قوانین برقرار باشد:
Q ∝ N
P ∝ N²
Power ∝ N³
یعنی دبی تقریباً متناسب با دور، فشار متناسب با مربع دور و توان موردنیاز تقریباً متناسب با مکعب دور تغییر میکند. AMCA نیز Fan Affinity Laws را برای پیشبینی تغییر دبی، فشار و توان بر اثر تغییر سرعت دورانی معرفی میکند.
مثلاً اگر دور یک فن 10 درصد افزایش یابد، بهطور تقریبی:
- دبی حدود 10 درصد افزایش مییابد؛
- فشار حدود 21 درصد افزایش پیدا میکند؛
- توان موردنیاز حدود 33 درصد بیشتر میشود.
همین رابطه نشان میدهد چرا افزایش جزئی دور میتواند فشار زیادی بر موتور وارد کند. برای سیستمهایی که دبی موردنیاز در طول زمان تغییر میکند، استفاده از اینورتر میتواند امکان تنظیم سرعت و جابهجایی کنترلشده منحنی عملکرد را فراهم کند؛ البته موتور، محدوده دور مجاز فن، خنککاری و شرایط مکانیکی باید با این نوع کنترل سازگار باشند.
اینورتر نقطه کار را چگونه تغییر میدهد؟
کاهش دور با VFD یا اینورتر، منحنی فن را به سمت دبی و فشار پایینتر منتقل میکند. منحنی سیستم در صورتی که مقاومت فیزیکی شبکه تغییر نکرده باشد تقریباً همان منحنی باقی میماند؛ در نتیجه نقطه تقاطع جدید در دبی پایینتری شکل میگیرد. این روش با بستن دمپر تفاوت دارد.
وقتی دمپر بسته میشود، مقاومت شبکه افزایش پیدا میکند و خود منحنی سیستم تغییر میکند. وقتی دور فن کاهش پیدا میکند، منحنی سیستم تقریباً ثابت است و منحنی فن جابهجا میشود. از نظر انرژی، در بسیاری از سیستمهای متغیر، کاهش دور میتواند از خفهکردن دائم جریان با دمپر منطقیتر باشد؛ اما مقدار واقعی صرفهجویی به ساختار سیستم، فشار استاتیک ثابت، راندمان موتور و درایو و الگوی بهرهبرداری بستگی دارد.
چرا فن نصبشده همیشه مثل کاتالوگ کار نمیکند؟
منحنیهای کاتالوگ تحت شرایط آزمون مشخص تهیه میشوند. نصب واقعی ممکن است این شرایط را تکرار نکند. زانو بلافاصله قبل از دهانه مکش، جریان نامتقارن ورودی، کانال نامناسب در خروجی یا نبود طول مستقیم کافی میتوانند باعث System Effect شوند.
AMCA این اثر را افت عملکرد ناشی از محدودیتهای ورودی، خروجی یا شرایط نصب تعریف میکند. نتیجه ممکن است این باشد که در پروژه، فن همان RPM و همان مدل کاتالوگ را دارد، اما دبی اندازهگیریشده کمتر از انتظار است. اشتباه رایج در چنین شرایطی افزایش دور فن است. این کار شاید بخشی از کمبود دبی را جبران کند، اما میتواند توان، صدا و تنش مکانیکی را بالا ببرد؛ در حالی که علت اصلی، طراحی نامناسب اتصال کانال به فن است.
محاسبه دبی فن باید قبل از منحنی انجام شود
محاسبه دبی فن از نیاز واقعی فرایند یا تهویه شروع میشود، نه از ظرفیت موجود در بازار. در یک سیستم تهویه عمومی، دبی ممکن است از بار حرارتی یا نرخ تعویض هوا به دست آید. در LEV، طراحی هود و سرعت کنترل موردنیاز تعیینکننده است و در انتقال مواد، سرعت حمل در کانال و نسبت جامد به هوا اهمیت دارد. پس مراحل منطقی انتخاب چنین ترتیبی دارد:
نیاز فرایند → دبی → طراحی شبکه → افت فشار → منحنی سیستم → انتخاب فن → کنترل نقطه کار و توان
اگر این ترتیب برعکس شود و ابتدا یک فن خریداری شود، معمولاً ادامه طراحی مجبور است خودش را با تجهیز موجود تطبیق دهد.
سه عددی که قبل از سفارش فن باید قطعی باشند
پیش از نهاییکردن انتخاب فن صنعتی حداقل سه مقدار باید روشن باشند: دبی طراحی، فشار موردنیاز در همان دبی و شرایط هوای عبوری شامل دما و چگالی. بعد از آن باید منحنی عملکرد بررسی شود تا نقطه کار در محدوده قابلقبول قرار داشته باشد، توان موتور کافی باشد و راندمان فن نیز منطقی باشد.
در کاربردهای دمای بالا، ارتفاع زیاد از سطح دریا یا گازهایی با چگالی متفاوت از هوای استاندارد، تصحیح چگالی اهمیت پیدا میکند. در سیستمهای فشار بالا نیز فرضیات ساده قوانین فن همیشه کافی نیستند؛ AMCA برای فشارهای بالاتر از حدود 3000 پاسکال به لزوم توجه به تراکمپذیری اشاره میکند.
منحنی، حدس را از انتخاب فن حذف میکند
ارزش اصلی منحنی عملکرد فن این است که انتخاب را از سطح «این فن قوی به نظر میرسد» به یک تصمیم مهندسی قابلاندازهگیری تبدیل میکند. فن فقط باید مقدار زیادی هوا جابهجا نکند؛ باید دبی موردنیاز را در فشار واقعی سیستم، با راندمان مناسب و توان قابلقبول تأمین کند. این شرایط تنها زمانی مشخص میشود که منحنی فن و منحنی سیستم کنار هم قرار گیرند.
- اگر افت فشار شبکه تغییر کند، نقطه کار تغییر میکند.
- اگر دور فن تغییر کند، منحنی عملکرد جابهجا میشود.
- اگر نصب نامناسب باشد، عملکرد واقعی ممکن است از کاتالوگ فاصله بگیرد.
همین روابط ساده توضیح میدهند چرا انتخاب فن صنعتی بدون محاسبه دبی، فشار و نقطه کار بیشتر شبیه آزمون و خطاست تا طراحی مهندسی.
