محاسبه دبی فن فشار مثبت راهپله فقط یعنی «حجم راهپله ضربدر چند بار تعویض هوا» نیست. این فن باید در زمان حریق، راهپله را نسبت به طبقات مجاور در فشار بالاتر نگه دارد تا دود وارد مسیر فرار نشود؛ بنابراین دبی هوا باید بر اساس اختلاف فشار مورد نیاز، نشتی دربها، تعداد دربهای باز، افت فشار کانال، دمپرها، لوورها و منحنی عملکرد فن محاسبه شود. در طراحی درست، راهپله نه آنقدر کمفشار است که دود بگیرد، نه آنقدر پرفشار که درب خروج اضطراری بهسختی باز شود.
| بخش محاسبه | نقش در طراحی |
|---|---|
| اختلاف فشار طراحی | تعیین میکند راهپله چقدر نسبت به فضای مجاور مثبت باشد |
| نشتی درب راهپله | مهمترین مسیر خروج هوا در حالت دربهای بسته |
| دربهای باز | سناریوی بحرانی برای افت فشار و افزایش دبی مورد نیاز |
| افت فشار کانال | تعیینکننده فشار استاتیک فن |
| دمپر و لوور | عامل افت فشار و کنترل جریان هوا |
| منحنی فن | نشان میدهد فن در فشار واقعی چه دبیای تحویل میدهد |
| تست و بالانس | اثبات میکند سیستم در ساختمان واقعی کار میکند |
فن فشار مثبت راهپله دقیقاً چه کاری انجام میدهد؟

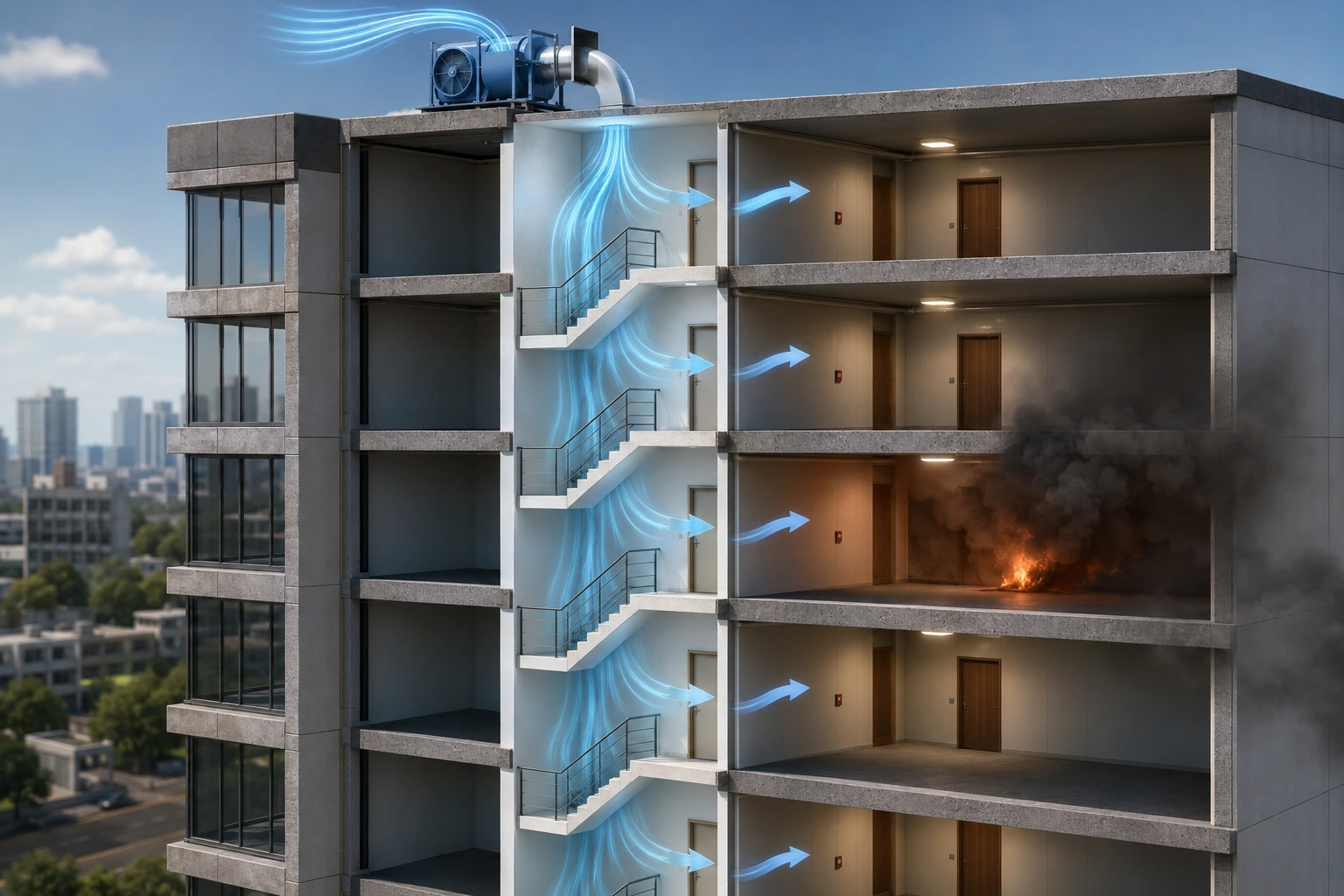

سیستم فشار مثبت راهپله بخشی از سیستم کنترل دود ساختمان است. هدف آن تخلیه دود راهپله نیست، بلکه جلوگیری از ورود دود به راهپله است. وقتی در یک طبقه آتشسوزی رخ میدهد، دود بهدلیل اختلاف دما، اثر دودکشی، باد، باز شدن دربها و عملکرد سیستمهای تهویه حرکت میکند. اگر راهپله نسبت به طبقه آتشگرفته فشار بالاتری داشته باشد، جریان هوا از راهپله به سمت طبقه میرود و مسیر ورود دود بسته میشود.
در IMC 2024، سیستمهای فشاردهی راهپله و چاه آسانسور در چارچوب سیستمهای کنترل دود ارجاع داده شدهاند. همانطور که در متن International Mechanical Code آمده است:
«وقتی راهپلهها یا چاه آسانسورها تحت فشار قرار میگیرند، این سیستمها باید بهعنوان سیستم کنترل دود رعایت شوند.»
این جمله برای طراح مکانیک پیام روشنی دارد: فن فشار مثبت راهپله یک فن تهویه معمولی نیست؛ یک جزء ایمنی حریق است و باید با سناریوی حریق، الزامات کد، برق اضطراری، کنترل فرمان حریق و تست عملکرد دیده شود. در بسیاری از پروژهها برای تأمین این فشار از تجهیزاتی مانند فن سانتریفوژ بکوارد سینگل استفاده میشود، چون در فشارهای استاتیکی بالا عملکرد پایدارتر و راندمان مناسبتری نسبت به فنهای معمولی دارد.
چرا محاسبه بر اساس حجم راهپله کافی نیست؟
در محاسبه تهویه راهپله برای کاربردهای عادی، شاید حجم فضا و تعداد دفعات تعویض هوا کافی باشد. اما در سیستم کنترل دود ساختمان، معیار اصلی «نگه داشتن اختلاف فشار» است. راهپله ممکن است حجم کمی داشته باشد، اما اگر در هر طبقه دربهای زیادی با درزهای باز، شفتهای متصل یا مسیرهای نشتی وجود داشته باشد، دبی هوای فن فشار مثبت بالا میرود.
از طرف دیگر، یک راهپله حجیم اما با دربهای خوب، درزبندی مناسب و کانالکشی کوتاه ممکن است به فن کوچکتری نیاز داشته باشد. بنابراین حجم راهپله فقط یکی از ورودیهای طراحی است، نه مبنای نهایی انتخاب فن.
در NFPA 92 نسخه 2024، موضوع سیستمهای کنترل دود، مستندسازی طراحی و انواع سیستمهای فشار مثبت راهپله در بخشهای مختلف از جمله پیوست مربوط به انواع سیستمهای فشاردهی راهپله آمده است؛ همین ساختار نشان میدهد طراحی باید فراتر از یک محاسبه ساده حجمی انجام شود.
در برخی پروژههای صنعتی یا فضاهای محدود، بهجای کانالکشی گسترده از فن باکس برای توزیع یکنواخت هوا و کاهش افت فشار موضعی استفاده میشود تا کنترل فشار در طبقات دقیقتر انجام شود.
قدم اول؛ تعیین اختلاف فشار مورد نیاز
اولین سؤال مهندسی این است: راهپله باید چند پاسکال نسبت به فضای مجاور مثبت باشد؟ پاسخ به نوع ساختمان، ارتفاع، اسپرینکلردار بودن، کد مبنا، سناریوی حریق و نظر مرجع دارای صلاحیت بستگی دارد.
در بسیاری از پروژههای مبتنی بر IBC، برای راهپلههای فشار مثبت، حداقل فشار مثبت 0.10 اینچ ستون آب، معادل حدود 25 پاسکال، و حداکثر 0.35 اینچ ستون آب، معادل حدود 87 پاسکال، در نظر گرفته میشود. در متن IBC 2024 آمده است:
«راهپله یا رمپ داخلی باید نسبت به ساختمان حداقل ۲۵ پاسکال و حداکثر ۸۷ پاسکال فشار مثبت داشته باشد.»
حد پایین برای جلوگیری از ورود دود است. حد بالا برای باز ماندن قابلیت خروج است. فشار بیش از حد ممکن است نیروی لازم برای باز کردن درب را زیاد کند. IBC 2021 نیز به محدودیت نیروی باز کردن درب اشاره میکند و حداکثر نیروی شروع باز شدن درب را 30 پوند، معادل 133 نیوتن، بیان میکند. (ICC Code Development)
قدم دوم؛ محاسبه نشتی درب راهپله
نشتی درب راهپله قلب محاسبه دبی است. هر درب بسته، از اطراف چهارچوب، زیر درب، محل قفل و گاهی از خود لنگه، هوا نشت میدهد. فن باید آنقدر هوا تأمین کند که با وجود این نشتیها، فشار راهپله در مقدار طراحی باقی بماند.
فرمول پایه برای جریان از یک منفذ به این شکل است:
Q = Cd × A × √(2 × ΔP / ρ)
در این رابطه، Q دبی هوا، Cd ضریب تخلیه، A سطح مؤثر نشتی، ΔP اختلاف فشار و ρ چگالی هواست. در محاسبات اجرایی، گاهی از ضرایب سادهشده استفاده میشود، اما منطق همان است: هرچه سطح نشتی یا اختلاف فشار بیشتر باشد، هوای بیشتری از درزها خارج میشود.
برای یک ساختمان چندطبقه، دبی نشتی بستهها معمولاً بهصورت زیر جمع میشود:
Qleak = Qdoor1 + Qdoor2 + Qdoor3 + ... + Qdoorn
در این مرحله باید فقط تعداد طبقات را نشمارید؛ نوع درب، ابعاد درب، کیفیت نصب، وجود نوار دودبند، فاصله زیر درب و مسیرهای جانبی نشتی هم مهم است. یک درب بد نصبشده گاهی بیشتر از چند درب استاندارد هوا تلف میکند.
قدم سوم؛ سناریوی دربهای باز
در زمان حریق، همه دربها بسته نمیمانند. افراد از طبقات وارد راهپله میشوند، نیروهای آتشنشانی تردد میکنند و ممکن است درب طبقه حریق یا درب خروجی همزمان باز باشد. باز شدن حتی یک درب، سطح نشتی را از چند سانتیمتر مربع به چند متر مربع تبدیل میکند.
در این حالت محاسبه فقط حفظ فشار نیست؛ باید بررسی شود آیا جریان هوا از راهپله به سمت طبقه، توان مقابله با حرکت دود را دارد یا نه. فرمول ساده آن چنین است:
Qopen = Adoor × V
Adoor سطح بازشو و V سرعت هدف جریان هوا در بازشو است. سرعت هدف باید از کد پروژه، استاندارد مبنا و سناریوی کنترل دود استخراج شود. در پروژههای حساس، ممکن است چند سناریو بررسی شود: یک درب باز، چند درب باز، درب خروجی باز، درب طبقه حریق باز یا ترکیبی از آنها.
اشتباه رایج این است که فن فقط برای حالت دربهای بسته انتخاب میشود. نتیجه در تست حریق مشخص میشود: با باز شدن درب، فشار میریزد و راهپله دیگر نقش حفاظتی خود را انجام نمیدهد.
قدم چهارم؛ جمع کردن دبی هوای فن فشار مثبت
پس از محاسبه نشتیها و سناریوی دربهای باز، دبی هوای فن فشار مثبت از مجموع حالتهای بحرانی به دست میآید. یک فرم ساده برای دید طراحی چنین است:
Qfan = Qleak + Qopen + Qrelief + Safety Margin
Qleak دبی لازم برای جبران نشتی دربها و جدارههاست. Qopen دبی لازم برای شرایط باز بودن دربهاست. Qrelief مربوط به مسیرهای تخلیه یا فشارشکن است؛ چون سیستم باید بتواند فشار اضافه را هم کنترل کند. Safety Margin حاشیهای است که برای عدم قطعیتهای اجرایی، خطای نصب، کثیفی فیلتر، تغییرات باد و اختلاف بین مدل محاسباتی و ساختمان واقعی در نظر گرفته میشود.
حاشیه ایمنی نباید جای محاسبه دقیق را بگیرد. فن خیلی بزرگ همانقدر مشکلساز است که فن کوچک. فن بزرگ میتواند فشار اضافی ایجاد کند، دربها را سخت باز کند، صدای زیاد بسازد و باعث ناپایداری کنترل دمپرها شود.
قدم پنجم؛ محاسبه افت فشار کانال
بعد از تعیین دبی، نوبت فشار استاتیک فن میرسد. فن باید بتواند همان دبی را در برابر مقاومت واقعی شبکه تحویل دهد. این مقاومت شامل افت فشار کانال، زانوییها، تبدیلها، دمپرها، صداگیر، لوور هوای تازه، توری، شفت، دریچههای تزریق هوا و محل تخلیه احتمالی است.
فرم کلی محاسبه فشار استاتیک فن چنین است:
Pfan = ΔPstair + ΔPduct + ΔPdamper + ΔPlouver + ΔPterminal + Margin
ΔPstair همان اختلاف فشار مورد نیاز راهپله نسبت به فضای مجاور است. ΔPduct افت فشار کانال است. ΔPdamper و ΔPlouver به تجهیزات مسیر هوا مربوط میشوند. ΔPterminal افت فشار دریچهها یا نقاط تزریق است.
در IMC 2024، نفوذ کانالها به محفظه راهپلههای خروج داخلی محدود شده و در حالت سیستم کنترل دود باید مطابق ضوابط مربوط به سیستم تأییدشده کنترل دود باشد؛ بنابراین مسیر کانالکشی فن فشار مثبت باید از ابتدا با معماری، حریق و مکانیک هماهنگ شود.
جدول نمونه برای مسیر محاسبه
| مرحله | ورودی لازم | خروجی محاسبه |
|---|---|---|
| تعیین کد مبنا | NFPA، IBC، مقررات ملی، نظر AHJ | فشار و سناریوی طراحی |
| بررسی دربها | تعداد، ابعاد، کیفیت درزبندی | سطح مؤثر نشتی |
| سناریوی حریق | درب بسته، درب باز، طبقه حریق | دبی بحرانی |
| کانالکشی | طول، مقطع، زانو، دمپر، لوور | افت فشار کانال |
| انتخاب فن | دبی و فشار استاتیک | نقطه کار روی منحنی فن |
| تست نهایی | فشار طبقات، نیروی درب، عملکرد کنترل | تأیید یا اصلاح سیستم |
محل تزریق هوا در راهپله
تزریق هوا فقط از یک نقطه در پایین یا بالای راهپله همیشه بهترین جواب را نمیدهد. در ساختمانهای بلند، اثر دودکشی و اختلاف فشار بین طبقات باعث میشود فشار در پایین، وسط و بالای راهپله یکسان نباشد. ممکن است در یک طبقه فشار کم باشد و در طبقه دیگر فشار بیش از حد شود.
برای همین، در راهپلههای بلند، تزریق چندنقطهای، شفت اختصاصی، دمپرهای بالانس یا سیستم کنترل دور فن میتواند لازم شود. طراحی باید طوری باشد که فشار در همه طبقات بحرانی در محدوده قابل قبول بماند، نه فقط در یک نقطه اندازهگیری.
فن ثابت یا فن دورمتغیر؟
فن فشار مثبت میتواند با دبی ثابت یا کنترلشده کار کند، فن ثابت سادهتر است و با باز و بسته شدن دربها فشار بهشدت تغییر میکند ولی فن دورمتغیر، در کنار سنسور فشار و کنترل مناسب، میتواند فشار راهپله را پایدارتر نگه دارد.
با این حال، سیستم دورمتغیر هم بدون طراحی دقیق مشکلساز میشود. محل نصب سنسور فشار، زمان پاسخ کنترلر، هماهنگی با دمپر فشارشکن و رفتار فن در حالت اضطراری باید مشخص باشد. در سیستم ایمنی حریق، پیچیدگی فقط وقتی ارزش دارد که قابلیت اطمینان را بالا ببرد، نه اینکه خطای عملکرد ایجاد کند.
نقش دمپر فشارشکن
اگر همه دربها بسته باشند، فن همان دبی را به فضای تقریباً بسته تزریق میکند و فشار بالا میرود. اینجاست که دمپر فشارشکن یا مسیر relief اهمیت پیدا میکند. دمپر فشارشکن اجازه میدهد هوای اضافه خارج شود و فشار از حد مجاز بالاتر نرود.
محاسبه دمپر فشارشکن باید همراه با محاسبه فن انجام شود. اگر دمپر کوچک باشد، فشار دربها زیاد میشود. اگر بیش از حد بزرگ یا بد تنظیم شود، فشار راهپله افت میکند. در ساختمانهای بلند، گاهی چند مسیر تخلیه کنترلشده لازم است تا فشار در کل ارتفاع متعادل بماند.
تست و بالانس؛ جایی که محاسبه با واقعیت روبهرو میشود
حتی دقیقترین محاسبات هم بدون تست نهایی کامل نیستند. در ساختمان واقعی، کیفیت نصب دربها، درزهای معماری، باد، نشتی شفتها، عملکرد دمپرها و افت فشار واقعی تجهیزات با نقشه متفاوت است. تست باید فشار بین راهپله و فضاهای مجاور را در طبقات مختلف، در حالت دربهای بسته و سناریوهای باز بودن درب بررسی کند.
در کنار فشار، نیروی باز کردن درب هم باید اندازهگیری شود. راهپلهای که دود نمیگیرد اما درب آن بهسختی باز میشود، مسیر فرار ایمن محسوب نمیشود. هدف نهایی، تعادل بین کنترل دود و قابلیت خروج انسان است.

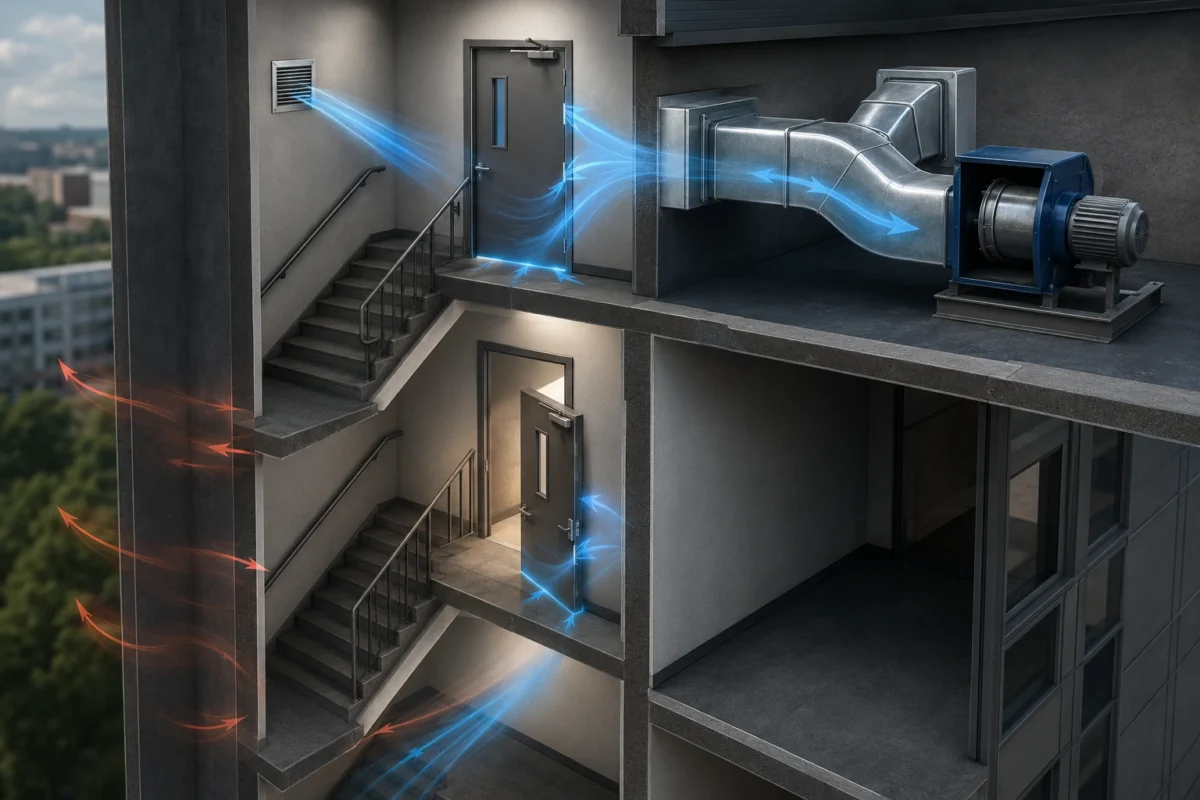

خطاهای رایج در طراحی فن فشار مثبت
چند خطا در پروژهها زیاد دیده میشود:
- انتخاب فن فقط بر اساس حجم راهپله
- نادیده گرفتن نشتی دربها و کیفیت درزبندی
- محاسبه نکردن سناریوی درب باز
- اضافه نکردن افت فشار کانال و دمپر به فشار استاتیک فن
- انتخاب فن بدون بررسی منحنی عملکرد
- نبود دمپر فشارشکن یا تنظیم غلط آن
- نصب سنسور فشار در محل نامناسب
- تحویل سیستم بدون تست واقعی در طبقات مختلف
هرکدام از این خطاها میتواند باعث شود سیستم روی کاغذ درست باشد، اما در حریق واقعی عملکرد قابل قبول نداشته باشد.
فشار مثبت یعنی محاسبه، نه حدس
محاسبه دبی فن فشار مثبت راهپله زمانی قابل دفاع است که از سناریوی حریق شروع شود و به انتخاب فن روی منحنی واقعی برسد. حجم راهپله، فقط یک عدد کمکی است؛ معیارهای اصلی، اختلاف فشار، دبی هوای فن فشار مثبت، نشتی درب راهپله، افت فشار کانال، فشار استاتیک فن و عملکرد سیستم در حالت دربهای باز هستند. راهپله در زمان حریق آخرین مسیر امید ساختمان است؛ هوایی که به آن تزریق میشود باید با محاسبه وارد شود، نه با حدس.
