ظرفیت و هوادهی این نوع از سانتریفیوژها (اگزاست فن سقفی)کاملا شبیه سانتریفیوژ های بکوارد میباشند و در دو نوع کوپل مستقیم و پولی تسمه قابل استفاده است.
مشخصات کلی:
- بدنه دستگاه و پروانه از جنس فولاد اصفهان است که با یک لایه رنگ الکترواستاتیک در برابر زنگ زدگی مقاوم می شود.
- بدنه ی دستگاه به صورت کلی توسط فناوری چفت ناخنی به هم متصل شده اند؛ به همین دلیل اتصالات از استحکام بالایی برخوردارند.
- اتصال هایی که نیاز به جوشکاری دارند، عملیات توسط دستگاه فول جوش CO2 به وسیله ی ربات CNC انجام می گیرد.
- لرزه گیر های استفاده شده در زیر دستگاه از نوع لرزه گیر فنری آلمانی با کیفیت فوق العاده بالا بوده که باعث کاهش 95 درصدی نویز و لرزش حاصل از کار دستگاه می شود.
- همه ی دستگاه ها مجهز به شاسی دوبل هستند که مانع لرزش دستگاه می شوند.
- نحوه ی اتصال پروانه و شفت موتور توسط دیسک فن دو تکه دارای بوش مخروطی است که با اتصال آسان و با پیچ، امکان مونتاژ و دمونتاژ کردن را به راحتی فراهم می کند.
- تیغه ی پروانه ها، از نوع تیغه های بیونیک است.
- پروانه به صورت عدسی طراحی شده است.
- پروانه فن جهت راندمان بالای دستگاه توسط دستگاه دیجیتالی دارای بالانس استاتیکی و دینامیکی می باشد.
- دستگاه ها جهت استحکام بالا تسمه کشی شده اند.
مشخصات فنی:
- نوع کارکرد فن: مکنده
- نوع فن:سانتریفیوژ سقفی بکوارد
- سایز بندی: 250mm~1000mm
- نوع اتصال موتور به دستگاه: مستقیم و پولی تسمه
- سرعت چرخش موتور(RPM): 500~3000
- حجم هوادهی: 40000~1000(m3/h) & 600~24000(cfm)
- فشار: 3000~300(pa) & 1.2~12(inWC)
مشخصات موتور:
- توان: 50~0.37(kw) & 0.5~67(hp)
- تعداد قطب(P):2/4/6/8
تجهیزات جانبی:
- قابلیت نصب الکتروموتور ضد انفجار و احتراق
- قابلیت نصب دمپر مکانیکی و برقی
- قابلیت نصب فیلتر
- قابلیت نصب دستگاه کنترل کننده دور(اینورتر)
- قابلیت نصب پره های هادی جهت بالا بردن راندمان
- قابلیت ارائه ی باکس فن و سایلنسر جهت کاهش صدا
در موقعیتی که محیط مورد نظر مشتری فاقد ورودی و خروجی مناسب و یا فضای کافی برای راه اندازی یک سیستم تهویه میباشد، خرید سانتریفیوژ سقفی یک گزینه ایده آل به حساب می‌آید. این فن‌ها مانع از رکود هوا در محیط‌های سربسته می‌شوند و بر ظاهر و زیبایی فضای داخلی ساختمان‌ها نیز تاثیر نمی‌گذارند. فن‌های سقفی صنعتی تا حدودی امکان جا به جایی ذرات جامد موجود در هوا، مخصوصا گرد و غبارهای معلق در آن را دارند. به همین دلیل این محصول بسیار رایج و پرکاربرد است.
سانتریفیوژ سقفی چیست؟

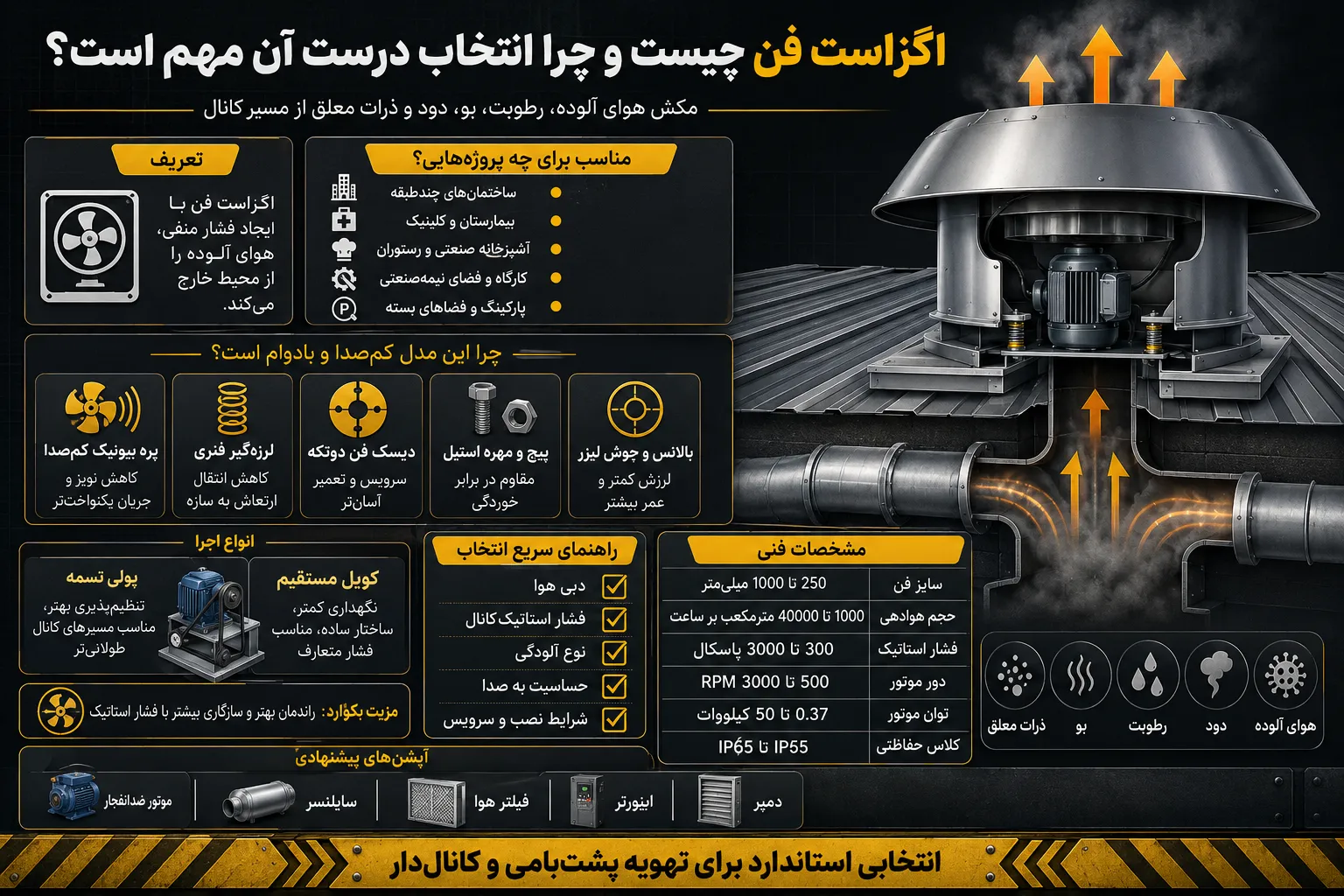

اگزاست فن سقفی، سانتریفیوژ قارچی، پاورروف یا همان سانتریفیوژ سقفی وسیله‌ای است که هوای موجود در یک فضای سربسته را جمع و به محیط بیرونی منتقل می‌نماید. با خرید سانتریفیوژ سقفی و راه اندازی یک سیستم تهویه مطبوع خارجی می‌توان تمام آلودگی‌ها و رطوبت‌های اضافی را تخلیه کرد. لذا صنایعی که با فراورده‌های شیمیایی و خطرناک در ارتباط هستند از این اگزاست فن‌ها به خوبی بهره می‌برند.
هوای وارد شده به این فن در موازات محور گردش می‌نماید و با توجه به حرکت پروانه 90 درجه منحرف می‌گردد. این سبک از حرکت باعث ایجاد انرژی جنبشی در جریان هوا و در نتیجه بالا رفتن فشار استاتیکی خواهد شد. به خاطر همین فشار استاتیکی بالا، این فن‌ها در هوای آلوده و گرم نیز قابل استفاده هستند.
انواع اگزاست فن قارچی
با کوچک‌ترین تغییر در مشخصات فنی و ساختاری فن‌ها می‌توان نمونه‌های مختلفی را به وجود آورد تا افراد به ازای هزینه پرداختی‌شان مناسب‌ترین محصول را دریافت نمایند. سانتریفیوژهای سقفی به طور کلی در دو مدل طراحی و تولید می‌شوند:
- مدل سرعت مستقیم متغیر
- مدل کمربند تک سرعته
مقدار هوایی که پاورروفها جا به جا می‌کنند چقدر است؟
پاسخ این سوال به دو مؤلفه بستگی دارد:
- ظرفیت فن (منظور دبی فن میباشد)
- قدرت فن
بنابراین این دو ویژگی مشخص می‌کنند که فن‌ها قادر به جا به جایی چه مقدار از هوا هستند. تولیدکنندگان، سانتریفیوژهای سقفی متفاوتی را میساز‌ند تا خریداران متناسب با نیاز و نوع محیط مورد نظرشان دست به انتخاب بزنند.
خرید سانتریفیوژ سقفی برای کاربردهای مختلف
در وهله‌ی نخست باید گفت که این اگزاست فن‌ها صرفا به عنوان مکنده عمل می‌کنند. بنابراین امکان دهش هوا را ندارند. با در نظر گرفتن این موضوع برخی از مهم‌ترین کاربردها به این ترتیب میباشند:
- قابل استفاده در محیط‌های انفجاری
- مناسب برای محیط‌هایی با دمای بالا
- قابل استفاده در محیط‌های مرطوب
- رستوران‌ها و آشپزخانه‌های بزرگ و صنعتی
- ساختمان‌های بزرگ و چند طبقه
هنگام خرید سانتریفیوژ سقفی متقاضیان باید شرایط کاری و عملیاتی فن‌ها را با جزئیات مشخص کنند تا محصولات تولید شده، با سازگاری و امنیت بالا به بهره برداری برسند. این فن‌ها قابل اجرا در برنامه‌هایی هستند که سیستم تهویه با فاصله از محیط مورد نظر راه اندازی میشود.
اگزاست فن سقفی بکوارد
پاورروف یک فن سانتریفیوژ بکوارد میباشد که پره‌های آن محدب و به سمت خلاف گردش پروانه هستند. البته برخی از نمونه‌های کوچکتر به جای پره‌های محدب، پره‌های شیب دار و فاقد انحنا دارند. به هر حال این محصول یک جریان هوای پر سرعت و قوی را ایجاد می‌نماید.
مقایسه سانتریفیوژ سقفی بکوارد با فوروارد
نمونه‌های بکوارد نسبت به فن‌های سقفی فوروارد و شعاعی از راندمان و کارایی بالاتری برخوردارند. همچنین اگزاست فن سقفی بکوارد برای سیستم‌هایی که به سبب تعدد و نوع تجهیزات به انرژی زیادی نیاز دارند، یک گزینه مقرون به صرفه و مناسب میباشد.
مقایسه اگزاست فن بکوارد با فن‌های یوتیلیتی
فن سقفی بکوارد نسبت به نمونه‌ی یوتیلیتی در دبی و فشار بالا، کارایی و راندمان کمتری دارد. اما توجه به این امر ضروری است که پاورروفها مقرون به صرفه‌تر هستند و نصب و راه اندازی راحت‌تری دارند.
ویژگی‌های سانتریفیوژ سقفی کوییک فن
- بدنه‌ای از جنس فولاد اصفهان
- مقاوم در برابر خوردگی با یک لایه رنگ الکترواستاتیک
- اتصالات محکم و استاندارد
- دارای لرزه گیر فنری آلمانی که منجر به کاهش 95 درصدی نویز میشود
- دارای بالانس دینامیکی و استاتیکی مطابق با استانداردهای جهانی
- حجم هوادهی 40000~1000 متر مکعب بر ساعت (با توجه به سایز و اندازه فن)
محل استقرار موتور یکی از مهم‌ترین ویژگی‌های فن سقفی است که کارایی و طول عمر این محصول را افزایش می‌دهد. موتور این فن در نزدیکی پروانه قرار می‌گیرد و به خوبی خنک میشود. این فن‌ها هر چقدر کوچکتر باشند طراحی منحصر به فردتری هم خواهند داشت.
از آنجایی که سانتریفیوژهای سقفی روی بام ساختمان‌ها نصب می‌شوند باید بدنه‌ای بسیار محکم داشته باشند تا در انواع شرایط آب و هوایی به کار خود ادامه دهند. کلاهک قارچ مانند این محصول تاثیر به سزایی در محافظت از تجهیزات داخلی آن مخصوصا موتور دارد.
مزایای سانتریفیوژ سقفی
- دارای صرفه اقتصادی زیاد
- بسیار کارآمد
- انطباق با زاویه‌های مختلف کانال‌ها (عمودی و افقی)
- این فن‌ها در ساختمان‌هایی که سقف کاذب دارند بیشترین مزایا و کارایی را خواهند داشت.
اجزای ساختاری اگزاست فن قارچی
- بدنه‌ی مکعبی شکل که بر روی سقف قرار داده میشود.
- بخش اصلی یعنی جایی که کاسه فن مستقر می‌گردد (پره‌ها در کاسه فن قرار می‌گیرند).
- پره‌ها که در راستای تهویه‌ی هوا فعالیت می‌کنند.
- موتور که انرژی فن را تامین می‌نماید.
آثار مخرب عدم تهویه‌ی هوای محیط
آثار مخرب عدم تهویه‌ی هوا در محیط‌های مختلف متفاوت میباشد. اما نکته‌ی بارز و مشخص این است که موجودات زنده برای ادامه کار و زندگی خود به هوای پاکیزه همراه با اکسیژن زیاد نیاز دارند. بنابراین کارکنان یک مجموعه برای حفظ راندمان خود به هوای مطبوع نیاز مبرم خواهند داشت. از سوی دیگر عدم گردش هوا شرایط مساعدی را برای تکثیر میکروب‌ها به وجود می‌آورد. مخصوصا اگر محیط حاوی مقادیری از رطوبت باشد. این موضوع برای کارخانه‌ها و کارگاه‌های تولید کننده مواد غذایی، پارچه و دارو بسیار حائز اهمیت است. همچنین گرد و غبار و سایر آلاینده‌های خورنده می‌توانند طول عمر دستگاه‌ها و ماشین آلات صنعتی را کاهش دهند.
قیمت سانتریفیوژ سقفی (پاورروف)
غالبا شرایط بازار به حدی نوسانی است که حتی مشخص کردن یک رنج قیمت برای محصولات نیز بسیار سخت میباشد. از همین رو هنگام خرید سانتریفیوژ سقفی مشتریان برای اطلاع از قیمت‌ها باید با واحدهای فروش هر مجموعه‌ای تماس بگیرند. شفاف سازی هزینه‌های راه اندازی برای تمام خریداران خوشایند است. از همین رو کوییک فن در مورد تمام هزینه‌ها با شما صحبت خواهد کرد. نوع متریال‌های مورد استفاده، قدرت محصول، وسعت پروژه و خیلی از مؤلفه‌های دیگر تاثیر به سزایی بر قیمت محصولات دارند.
