بگ فیلتر
این تصفیه کننده که در تهویه صنعتی در گروه فیلترها قرار میگیرد دارای بستری متخلخل جهت جداسازی آلاینده ها میباشد. این بستر حاوی تعدادی کیسه است که با عبور هوای حاوی آلایندگی از سمت ورودی بگ فیلتر به سمت دهانه خروجی، غبار موجود در هوا بر بروی دهانه خروجی کیسه ها مینشیند و سپس با دمیده شدن هوای پر فشار به میانه کسیه ویا لغزش کیسه ها، غبار موجود بر روی کیسه ها تکانده شده و به بخش زیرین فیلتر ریخته میشود.
آشنایی با طرز کار بگ فیلتر در کوئیک فن برای کاربرانی مناسب است که میخواهند با نحوه عملکرد بگ فیلتر صنعتی، اجزای اصلی آن، روشهای پاکسازی فیلترها و نکات مهم انتخاب این دستگاه آشنا شوند. بگ فیلتر یکی از کاربردیترین تجهیزات کنترل آلودگی هوا در صنایع مختلف است و با جداسازی گردوغبار و ذرات معلق از جریان هوا، به بهبود کیفیت محیط کار و کاهش انتشار آلایندهها کمک میکند.
| اطلاعات مهم صفحه | توضیحات |
|---|---|
| موضوع اصلی | طرز کار بگ فیلتر صنعتی |
| کاربرد | حذف گردوغبار و ذرات معلق از هوا |
| انواع مدیا | کاغذی و پارچهای |
| روشهای پاکسازی | جت پالس، شیک اوت، هوای معکوس، سونیک |
| صنایع پرکاربرد | سیمان، فولاد، آسفالت، کاشی، سرامیک، غذایی و نیروگاه |
بگ فیلتر چیست و چه کاری انجام میدهد؟
فیلتر کیسهای یا بگ فیلتر صنعتی، دستگاهی برای تصفیه هوای آلوده در فرآیندهای صنعتی است. در این سیستم، هوای حاوی گردوغبار وارد محفظه فیلتر میشود و پس از عبور از مدیا، ذرات آلاینده روی سطح کیسهها باقی میمانند و در نهایت، هوای تصفیهشده از خروجی دستگاه خارج میشود و گردوغبار جمعآوریشده به سمت هاپر هدایت میگردد.
در بگ فیلترها از مدیا بهعنوان محیط میانی برای جداسازی آلایندهها استفاده میشود. این مدیا میتواند کاغذی یا پارچهای باشد. فیلترهای کاغذی مانند فیلتر هپا بیشتر در کاربردهای خاص استفاده میشوند، درحالیکه فیلترهای پارچهای مانند فیلترهای کیسهای و تیوپی در بسیاری از خطوط صنعتی کاربرد گستردهتری دارند.

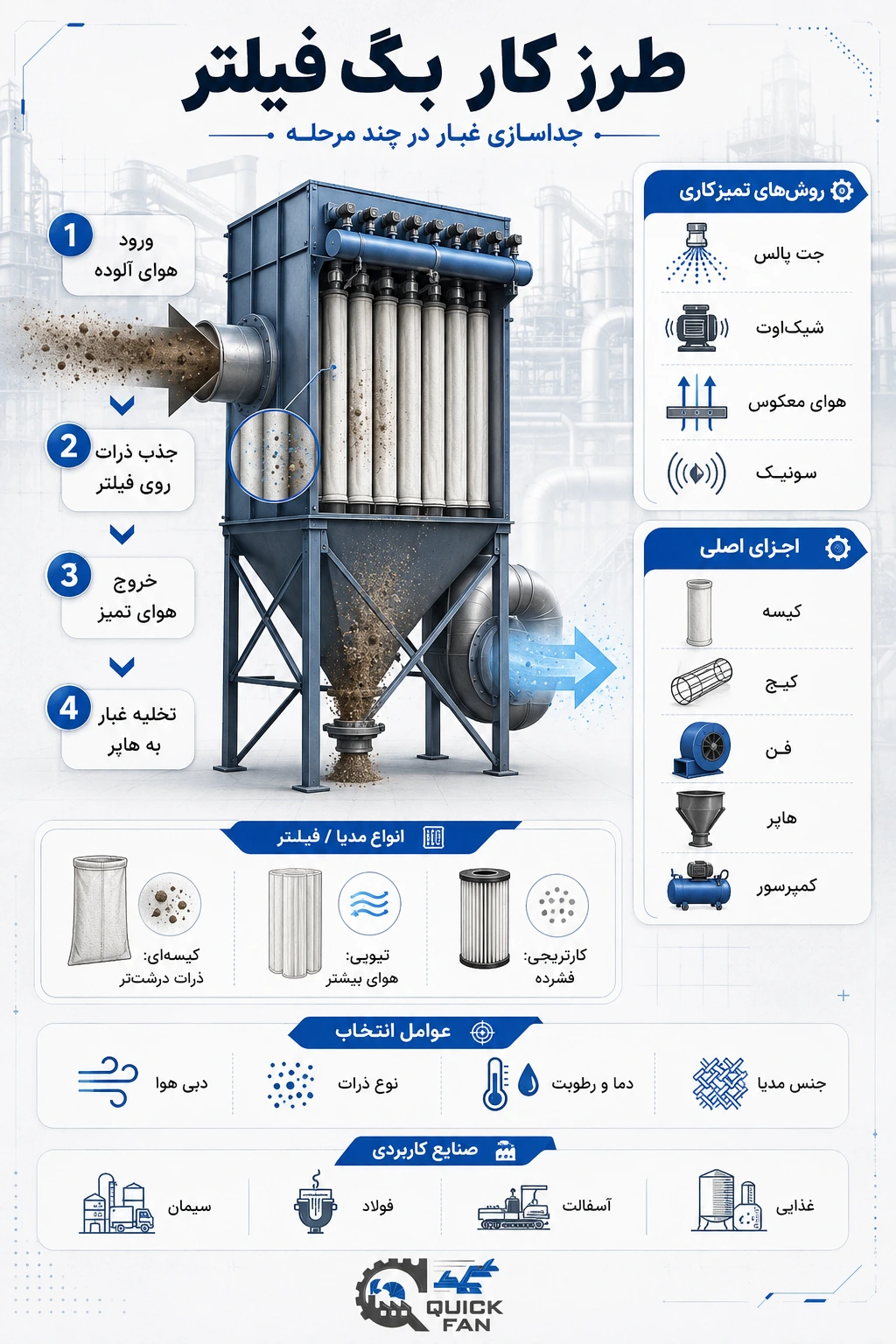

طرز کار بگ فیلتر چگونه است؟
طرز کار بگ فیلتر بر پایه عبور جریان هوا از سطح فیلترکننده انجام میشود. زمانی که هوای آلوده وارد دستگاه میشود، ذرات معلق به سطح کیسهها میچسبند و هوا پس از عبور از منافذ مدیا، تمیزتر از دستگاه خارج میشود. با ادامه فعالیت دستگاه، لایهای از غبار روی کیسهها تشکیل میشود که اگر بهموقع پاکسازی نشود، افت فشار افزایش یافته و راندمان سیستم کاهش پیدا میکند.
به همین دلیل، سیستم پاکسازی در بگ فیلتر نقش بسیار مهمی دارد. این سیستم کمک میکند ذرات نشسته روی کیسهها جدا شده و به بخش جمعآوری غبار منتقل شوند. انتخاب روش پاکسازی به نوع گردوغبار، حجم هوا، میزان آلایندگی، شرایط کاری و طراحی دستگاه بستگی دارد.
تفاوت فیلتر کیسهای و تیوپی در بگ فیلتر
در بگ فیلترهای صنعتی، نوع مدیا و شکل فیلتر اهمیت زیادی دارد. فیلترهای کیسهای معمولاً برای جداسازی ذرات درشتتر، حجم هوای کمتر و غلظت آلایندگی پایینتر مناسب هستند. در مقابل، فیلترهای تیوپی برای شرایطی استفاده میشوند که حجم هوا بالا بوده و ذرات ریزتری در جریان هوا وجود دارد.
| نوع فیلتر | ویژگی اصلی | کاربرد مناسب |
|---|---|---|
| کیسهای | مناسب برای ذرات درشتتر | خطوط با غبار کمتر و حجم هوای پایینتر |
| تیوپی | سطح فیلتراسیون بیشتر | ذرات ریز و حجم هوای بالا |
| کارتریجی | طراحی چینخورده و فشرده | فضاهای محدود و نیاز به جذب بیشتر |
| هپا | ساختار کاغذی و دقت بالا | کاربردهای خاص و حساس |
روشهای پاکسازی در بگ فیلتر
۱. جت پالس
در روش جت پالس، هوای فشرده در زمانهای مشخص و بهصورت منظم به داخل کیسهها دمیده میشود. این شوک هوایی باعث میشود گردوغبار نشسته روی سطح کیسه جدا شده و به داخل هاپر سقوط کند. بگ فیلتر پالس جت یکی از رایجترین مدلها در صنایع مختلف است، زیرا در حجم هوای بالا و شرایط کاری پیوسته عملکرد مناسبی دارد.
در این سیستم معمولاً اجزایی مانند کمپرسور هوا، شیر سلنوئیدی، شیر دیافراگمی، لوله دمنده، نازل و تابلو کنترل نقش دارند. در مدلهای پیشرفتهتر، کنترل پاکسازی میتواند با PLC انجام شود تا زمانبندی پالسها بر اساس افت فشار و شرایط کاری تنظیم گردد.
۲. شیک اوت یا تکانشی
در روش شیک اوت، پاکسازی کیسهها با ایجاد ارتعاش مکانیکی انجام میشود. در این حالت، موتور لنگ یا مکانیزم لرزاننده باعث انتقال لرزش به کیسهها شده و ذرات گردوغبار از سطح مدیا جدا میشوند. این روش برای برخی خطوط صنعتی با شرایط سادهتر یا جایی که استفاده از هوای فشرده محدودیت دارد، گزینهای کاربردی محسوب میشود.
۳. هوای معکوس
در بگ فیلتر هوای معکوس، جریان هوای تمیز در جهت مخالف وارد کیسهها میشود و غبار جمعشده را از سطح فیلتر جدا میکند. این روش معمولاً برای شرایطی مناسب است که پاکسازی ملایمتر موردنیاز باشد یا نوع گردوغبار و طراحی سیستم، استفاده از جریان معکوس را منطقیتر کند.
۴. سونیک
در روش سونیک، پاکسازی با استفاده از موجهای صوتی انجام میشود. این نوع سیستم بیشتر در کاربردهای حساس یا پیچیده، مانند برخی صنایع غذایی و دارویی، مورد توجه قرار میگیرد. استفاده از این روش به شرایط فرآیند و نوع ذرات بستگی دارد.
انواع بگ فیلتر صنعتی
بگ فیلترها بر اساس نوع طراحی و روش پاکسازی به چند گروه تقسیم میشوند. هر مدل برای شرایط مشخصی طراحی شده و انتخاب درست آن میتواند روی راندمان، مصرف انرژی، هزینه نگهداری و عمر کیسهها اثر مستقیم داشته باشد.
| نوع بگ فیلتر | نحوه عملکرد | مزیت اصلی |
|---|---|---|
| پالس جت | پاکسازی با هوای فشرده | مناسب برای کارکرد پیوسته و حجم هوای بالا |
| تکانشی | جداسازی غبار با لرزش مکانیکی | ساختار ساده و کاربردی |
| هوای معکوس | پاکسازی با جریان هوای مخالف | مناسب برای پاکسازی آرامتر |
| کارتریجی | استفاده از فیلترهای چینخورده | سطح فیلتراسیون بیشتر در فضای کمتر |
| سونیک | پاکسازی با موج صوتی | مناسب برای کاربردهای حساس |
اجزای اصلی بگ فیلتر صنعتی
برای درک بهتر طرز کار بگ فیلتر، شناخت اجزای اصلی آن ضروری است. کیسهها یا فیلترها مهمترین بخش دستگاه هستند و وظیفه جداسازی ذرات از هوا را بر عهده دارند. کیج یا قفس نگهدارنده، فرم کیسهها را حفظ میکند و مانع تغییر شکل یا آسیبدیدگی آنها در زمان مکش و پاکسازی میشود.
فن سانتریفیوژ وظیفه ایجاد جریان هوا را بر عهده دارد و کمپرسور هوا در مدلهای جت پالس، هوای فشرده لازم برای پاکسازی را تأمین میکند. هاپر در بخش پایینی دستگاه قرار دارد و گردوغبار جداشده را جمعآوری میکند. در بسیاری از سیستمها، تخلیه غبار از طریق روتاری ایرلاک یا اسکروکانوایر انجام میشود تا مواد جمعآوریشده به شکل پیوسته از دستگاه خارج شوند.
هنگام انتخاب بگ فیلتر به چه نکاتی توجه کنیم؟
انتخاب بگ فیلتر فقط به ظرفیت ظاهری دستگاه محدود نمیشود. برای رسیدن به عملکرد پایدار، باید شرایط واقعی خط تولید بررسی شود. نوع ذرات، دمای هوا، رطوبت، خورندگی، غلظت گردوغبار و میزان دبی هوا از مهمترین عواملی هستند که در انتخاب مدل مناسب تأثیر دارند.
یکی از شاخصهای مهم در طراحی، نسبت air-to-cloth است؛ یعنی نسبت دبی هوای عبوری به سطح پارچه فیلتر. اگر این نسبت بهدرستی محاسبه نشود، کیسهها سریعتر دچار گرفتگی میشوند یا دستگاه بیش از حد بزرگ و پرهزینه طراحی خواهد شد. همچنین جنس کیسهها باید با شرایط کاری هماهنگ باشد؛ برای مثال پلیاستر در کاربردهای عمومی، فایبرگلاس برای دماهای بالاتر و نومکس برای برخی شرایط خاص انتخاب میشود.
کاربرد بگ فیلتر در صنایع مختلف
بگ فیلتر صنعتی در بسیاری از صنایع برای کنترل گردوغبار و کاهش آلودگی هوا استفاده میشود. در کارخانههای سیمان، این دستگاهها برای جمعآوری ذرات معلق در فرآیند تولید کاربرد دارند. صنایع فولاد، گردوغبار ناشی از ذوب و ریختهگری با کمک بگ فیلتر کنترل میکند. در کارخانههای آسفالت، کاشی و سرامیک نیز این سیستمها نقش مهمی در کاهش انتشار ذرات دارند.
در صنایع غذایی و دارویی، انتخاب نوع فیلتر و روش پاکسازی اهمیت بیشتری پیدا میکند؛ زیرا کیفیت هوا و کنترل آلودگی در این محیطها حساستر است. نیروگاهها نیز برای کاهش ذرات معلق و آلایندههای خروجی از تجهیزات احتراقی، از سیستمهای غبارگیر صنعتی استفاده میکنند.
جمعبندی
بررسی طرز کار بگ فیلتر در کوئیک فن به شما کمک میکند محصولات و تجهیزات مرتبط با سیستمهای غبارگیری صنعتی را دقیقتر بررسی کنید. بگ فیلتر با عبور دادن هوای آلوده از مدیا، ذرات معلق را جدا میکند و با کمک روشهایی مانند جت پالس، شیک اوت، هوای معکوس یا سونیک، سطح فیلترها را پاک نگه میدارد. هنگام انتخاب این دستگاه، توجه به ظرفیت هوا، نوع گردوغبار، جنس کیسه، روش پاکسازی، طراحی هاپر و سیستم تخلیه غبار اهمیت زیادی دارد. بررسی محصولات مرتبط در کوئیک فن میتواند مسیر انتخاب بگ فیلتر مناسب برای خط تولید یا محیط صنعتی شما را سادهتر و دقیقتر کند.
