زمان مطالعه: 5 دقیقه
توضیحات و کارکرد
- جت فن F300 همانطور که از نام آن مشخص است، نوعی جت فن است که به صورت ضربه ای در سیستم، عملیات تهویه را انجام می دهد و موتور نصب شده بر روی آن از نوع F300 است. جت فن F300 از مدرن ترین فن هاست که به دو مدل کتابی و استوانه ای طراحی و تولید می شوند. پروانه ی به کار رفته در جت فن کتابی از نوع رادیال و یا به عبارتی پروانه ی بکوارد، و پروانه ی جت فن لوله ای از نوع پروانه ی آکسیال می باشد. نحوه ی اتصال موتور و پروانه در هر دو مدل به صورت مستقیم یا پولی تسمه انجام می گیرد.
- جت فن های F300 در دو مدل تک سرعته و دو سرعته قابل طراحی و تولید هستند. در مدل دو سرعته فن دارای یک سرعت پایین و یک سرعت بالاست؛ به طوری که در زمان های معمولی و جهت تهویه ی عادی، فن در دور پایین کار می کند، و در زمان آتش سوزی و تخلیه ی دود با کمک سنسور های تعبیه شده در آن، در دور بالا شروع به کار کرده و عملیات تهویه را به سرعت انجام می دهد.
- از کاربرد های اصلی و عمده ی این فن ها عبارتند از: تهویه هوا در معادن، محیط های زیر زمینی، مجتمع های مسکونی و کارخانه هایی که بدون روزنه و سربسته هستند، تونل ها، پارکینگ های طبقاتی و… که در آن ها گاز هایی که برای سلامتی مضر هستند تولید می شوند؛ از جمله گاز های دی اکسیدکربن، گاز LPG و نیتروژن که وجود آن ها باعث کاهش کیفیت هوا، بوی نامطبوع و به خطر انداختن سلامت افراد در آن مکان می شود.
- از ویژگی های جت فن F300 که آن ها را از بهترین، پرطرفدارترین و کاراترین فن ها در دسته ی جت فن ها قرار داده است می توان به موارد زیر اشاره کرد:
- توانایی جابجا کردن حجم زیادی از هوا در زمان کم و با فشار بالا، به طوری که با فشاری که تولید می کند، می تواند تهویه ی فضا را به طور کامل انجام داده و نقاط کور تهویه را به حداقل برساند.
- به دلیل حذف کانال کشی در پارکینگ ها به علت استفاده از این نوع جت فن، مشکل کانال کشی و در نتیجه محدودیت فضا را مرتفع می سازد.
- وجود سنسور دود در این فن ها باعث می شود در مواقعی که دود افزایش یابد، فن با سرعت بیشتری شروع به کار کرده تا بتواند دود را کاهش و شرایط را کنترل کند.
- این فن علاوه بر سنسور دود، دارای سنسور دی اکسید کربن است که با اندازه گیری مداوم آن، هنگامی که به حد غیر مجاز برسد، این گاز را از محیط حذف می کند.این فن ها دارای بدنه، موتور و پروانه ی مقاوم در برابر حریق هستند که می توانند در مواقع آتش سوزی تا 1 ساعت مداوم در دمای 300 درجه ی سانتیگراد کار کنند و همچنین می توانند دود تولید شده از آتش را حذف کنند.
- این فن ها به دلیل دارا بودن سنسور های هوشمند، فقط در مواقع نیاز شروع به کار روی دور بالا می کنند؛ به همین دلیل مصرف انرژی را تا 80% کاهش داده و عمر محصول افزایش می یابد.با بکارگیری اینورتر می توان فشار، سرعت و هوادهی را متناسب با نیاز تنظیم کرد.
- تیغه های پروانه ی جت فن F300 تولید شده توسط شرکت کوییک فن، با طراحی تخصصی و الهام از طبیعت، باعث کاهش صدای فن، تعادل بالا، تسریع در زمان راه اندازی فن به دلیل اینرسی کم تیغه ها و در آخر راندمان بالای فن می شود.
- لازم به ذکر است که در هنگام خرید این نوع از جت فن ها به نقاط ورودی هوای تازه و خروجی دود در محیط توجه کنید، زیرا تاثیر بسزایی در عملکرد صحیح جت فن F300 دارد. علاوه بر آن، نکته ای که حائز اهمیت است، نحوه ی سیم کشی ساختمان است که باید طوری باشد که بتواند تا پایان زمان آتش سوزی به فن برق رسانی کند.
الکتروموتور IP55
لازم به ذکر است که الکتروموتور به کار رفته در جت فن های F300 از نوع الکتروموتور با درجه حفاظت 55 است.
این الکتروموتور ها در برابر ورود هر گونه گرد و غبار و نفوذ آب به طور کامل محافظت شده اند و در برابر حریق مقاومت بسیار بالاتری دارند.
مشخصات کلی محصول کوییک فن
- بدنه ی دستگاه و پروانه از جنس مقاوم در برابر حرارت بالا تولید می شوند.
- بدنه ی دستگاه جت فن کتابی به صورت کلی توسط فناوری چفت ناخنی به هم متصل شده اند؛ به همین دلیل اتصالات از استحکام بالایی برخوردارند.
- اتصال هایی که نیاز به جوشکاری دارند، عملیات توسط دستگاه فول جوش CO2 انجام می گیرد.

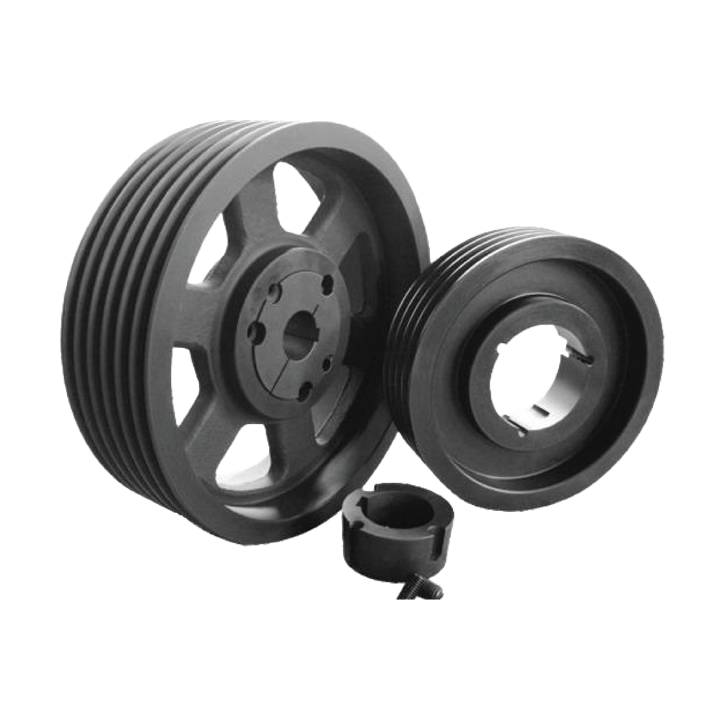

- نحوه ی اتصال پروانه و شفت موتور توسط دیسک فن دو تکه دارای بوش مخروطی است که با اتصال آسان و با پیچ، امکان مونتاژ و دمونتاژ کردن را به راحتی فراهم می کند.
- تیغه ی پروانه ها در جت فن کتابی، از نوع تیغه های بیونیک است.
- پروانه ی جت فن کتابی به صورت عدسی طراحی شده است.
- پروانه فن جهت راندمان بالای دستگاه توسط دستگاه دیجیتالی دارای بالانس استاتیکی و دینامیکی می باشد.
- دستگاه ها جهت استحکام بالا تسمه کشی شده اند.
دستگاه های جت فن F300 با هوادهی 30000~1000(m3/h) & 600~17500(cfm) و فشار 4500~100(pa) & 0.4~18(inWC) در سایز های 250mm~900mm تولید می شوند.
زمان مطالعه: 5 دقیقه
توضیحات و کارکرد
- جت فن F300 همانطور که از نام آن مشخص است، نوعی جت فن است که به صورت ضربه ای در سیستم، عملیات تهویه را انجام می دهد و موتور نصب شده بر روی آن از نوع F300 است. جت فن F300 از مدرن ترین فن هاست که به دو مدل کتابی و استوانه ای طراحی و تولید می شوند. پروانه ی به کار رفته در جت فن کتابی از نوع رادیال و یا به عبارتی پروانه ی بکوارد، و پروانه ی جت فن لوله ای از نوع پروانه ی آکسیال می باشد. نحوه ی اتصال موتور و پروانه در هر دو مدل به صورت مستقیم یا پولی تسمه انجام می گیرد.
- جت فن های F300 در دو مدل تک سرعته و دو سرعته قابل طراحی و تولید هستند. در مدل دو سرعته فن دارای یک سرعت پایین و یک سرعت بالاست؛ به طوری که در زمان های معمولی و جهت تهویه ی عادی، فن در دور پایین کار می کند، و در زمان آتش سوزی و تخلیه ی دود با کمک سنسور های تعبیه شده در آن، در دور بالا شروع به کار کرده و عملیات تهویه را به سرعت انجام می دهد.
- از کاربرد های اصلی و عمده ی این فن ها عبارتند از: تهویه هوا در معادن، محیط های زیر زمینی، مجتمع های مسکونی و کارخانه هایی که بدون روزنه و سربسته هستند، تونل ها، پارکینگ های طبقاتی و… که در آن ها گاز هایی که برای سلامتی مضر هستند تولید می شوند؛ از جمله گاز های دی اکسیدکربن، گاز LPG و نیتروژن که وجود آن ها باعث کاهش کیفیت هوا، بوی نامطبوع و به خطر انداختن سلامت افراد در آن مکان می شود.
- از ویژگی های جت فن F300 که آن ها را از بهترین، پرطرفدارترین و کاراترین فن ها در دسته ی جت فن ها قرار داده است می توان به موارد زیر اشاره کرد:
- توانایی جابجا کردن حجم زیادی از هوا در زمان کم و با فشار بالا، به طوری که با فشاری که تولید می کند، می تواند تهویه ی فضا را به طور کامل انجام داده و نقاط کور تهویه را به حداقل برساند.
- به دلیل حذف کانال کشی در پارکینگ ها به علت استفاده از این نوع جت فن، مشکل کانال کشی و در نتیجه محدودیت فضا را مرتفع می سازد.
- وجود سنسور دود در این فن ها باعث می شود در مواقعی که دود افزایش یابد، فن با سرعت بیشتری شروع به کار کرده تا بتواند دود را کاهش و شرایط را کنترل کند.
- این فن علاوه بر سنسور دود، دارای سنسور دی اکسید کربن است که با اندازه گیری مداوم آن، هنگامی که به حد غیر مجاز برسد، این گاز را از محیط حذف می کند.این فن ها دارای بدنه، موتور و پروانه ی مقاوم در برابر حریق هستند که می توانند در مواقع آتش سوزی تا 1 ساعت مداوم در دمای 300 درجه ی سانتیگراد کار کنند و همچنین می توانند دود تولید شده از آتش را حذف کنند.
- این فن ها به دلیل دارا بودن سنسور های هوشمند، فقط در مواقع نیاز شروع به کار روی دور بالا می کنند؛ به همین دلیل مصرف انرژی را تا 80% کاهش داده و عمر محصول افزایش می یابد.با بکارگیری اینورتر می توان فشار، سرعت و هوادهی را متناسب با نیاز تنظیم کرد.
- تیغه های پروانه ی جت فن F300 تولید شده توسط شرکت کوییک فن، با طراحی تخصصی و الهام از طبیعت، باعث کاهش صدای فن، تعادل بالا، تسریع در زمان راه اندازی فن به دلیل اینرسی کم تیغه ها و در آخر راندمان بالای فن می شود.
- لازم به ذکر است که در هنگام خرید این نوع از جت فن ها به نقاط ورودی هوای تازه و خروجی دود در محیط توجه کنید، زیرا تاثیر بسزایی در عملکرد صحیح جت فن F300 دارد. علاوه بر آن، نکته ای که حائز اهمیت است، نحوه ی سیم کشی ساختمان است که باید طوری باشد که بتواند تا پایان زمان آتش سوزی به فن برق رسانی کند.
ضربه بزنید
الکتروموتور IP55
لازم به ذکر است که الکتروموتور به کار رفته در جت فن های F300 از نوع الکتروموتور با درجه حفاظت 55 است.
این الکتروموتور ها در برابر ورود هر گونه گرد و غبار و نفوذ آب به طور کامل محافظت شده اند و در برابر حریق مقاومت بسیار بالاتری دارند.
مشخصات کلی محصول کوییک فن
- بدنه ی دستگاه و پروانه از جنس مقاوم در برابر حرارت بالا تولید می شوند.
- بدنه ی دستگاه جت فن کتابی به صورت کلی توسط فناوری چفت ناخنی به هم متصل شده اند؛ به همین دلیل اتصالات از استحکام بالایی برخوردارند.
- اتصال هایی که نیاز به جوشکاری دارند، عملیات توسط دستگاه فول جوش CO2 انجام می گیرد.
- نحوه ی اتصال پروانه و شفت موتور توسط دیسک فن دو تکه دارای بوش مخروطی است که با اتصال آسان و با پیچ، امکان مونتاژ و دمونتاژ کردن را به راحتی فراهم می کند.
- تیغه ی پروانه ها در جت فن کتابی، از نوع تیغه های بیونیک است.
- پروانه ی جت فن کتابی به صورت عدسی طراحی شده است.
- پروانه فن جهت راندمان بالای دستگاه توسط دستگاه دیجیتالی دارای بالانس استاتیکی و دینامیکی می باشد.
- دستگاه ها جهت استحکام بالا تسمه کشی شده اند.
دستگاه های جت فن F300 با هوادهی 30000~1000(m3/h) & 600~17500(cfm) و فشار 4500~100(pa) & 0.4~18(inWC) در سایز های 250mm~900mm تولید می شوند.
تولید و فروش
شرکت کوییک فن، طراح و تولید کننده انواع سیستم های تهویه صنعتی و مطبوع، مفتخر به ساخت و ارائه ی انواع محصولات، متناسب با محیط و مطابق استاندارد های روز است.برای برقراری ارتباط با مهندسان شرکت کوییک فن جهت انتخاب مناسب ترین دستگاه و اطلاع از قیمت با شماره های موجود تماس حاصل فرمایید.
تولید و فروش
شرکت کوییک فن، طراح و تولید کننده انواع سیستم های تهویه صنعتی و مطبوع، مفتخر به ساخت و ارائه ی انواع محصولات، متناسب با محیط و مطابق استاندارد های روز است.برای برقراری ارتباط با مهندسان شرکت کوییک فن جهت انتخاب مناسب ترین دستگاه و اطلاع از قیمت با شماره های موجود تماس حاصل فرمایید.
